Глава 5. Пульты боевого управления и аппаратура отображения воздушной и наземной обстановки

§ 1. Применяемая аппаратура отображения, ее задачи и возможности

В системе управления средствами ПВО "Сейдж", поскольку она является полуавтоматической системой, многие задачи ее решаются не автоматически машиной, а с участием человека-оператора. Боевой расчет оперативного центра сектора состоит более чем из 100 человек. Большинство из них для выполнения своих задач пользуется различной аппаратурой отображения воздушной и наземной обстановки в секторе.

Поскольку современная противовоздушная оборона имеет дело с большим количеством воздушных объектов, летящих с большими скоростями, воздушная обстановка может меняться очень быстро, поэтому и отображение воздушной обстановки должно быть оперативным, наглядным, с достаточно полной ее характеристикой. Применявшиеся ранее радиолокационные индикаторы кругового обзора и планшеты воздушной обстановки оказались практически непригодными в условиях быстроменяющейся обстановки и наличия большого объема информации, с которым может справиться только вычислительная машина.

Применение электронных цифровых вычислительных машин, производящих анализ и обобщение воздушной обстановки от многочисленных источников информации с большой скоростью, потребовало применения и автоматических средств отображения, быстродействие которых было бы сравнимо со скоростью работы вычислительной машины. Таким требованиям отвечают индикаторы воздушной обстановки (рис. 5.1) и другого назначения, использующие электроннолучевые трубки со знаковой индикацией - характроны и тайпотроны. Разработка трубок знаковой индикации имела большое значение для создания современной автоматизированной системы ПВО.

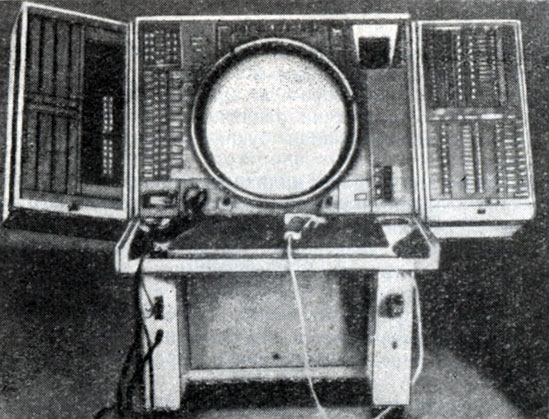

Рис. 5.1. Индикатор воздушной обстановки на характроне, использующийся в системе 'Сейдж'

Основное достоинство аппаратуры отображения, использующей электроннолучевые трубки со знаковой индикацией, в том, что в ней на поверхности экрана индикатора могут отображаться цели с их координатами таким же методом, как и в обычных радиолокационных индикаторах, а, кроме того, рядом с отметкой цели может быть отображена различная дополнительная информация об этих целях в виде букв, цифр и других условных знаков (рис. 5.2).

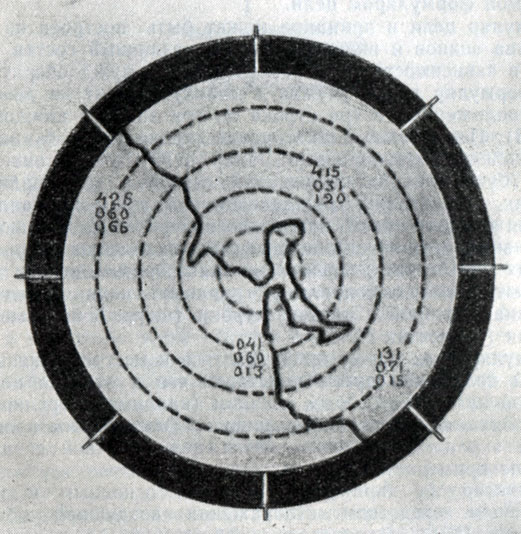

Рис. 5.2. Отображение на экране характрона целей с формулярами

Высвечивание на экране индикатора дополнительной информации в виде различных знаков стало возможным благодаря применению в электроннолучевой трубке (характроне, тайпотроне) на пути прохождения электронного луча специальной металлической пластинки (матрицы) с отверстиями в виде букв, цифр и других специальных знаков. Электронный луч, проходя через отверстия матрицы, принимает форму этого отверстия, вследствие чего на экране высвечивается определенный знак. Отклонением луча для выбора определенного знака управляет вычислительная машина.

Дополнительная информация, представляющая собой обычно такие характеристики цели, как принадлежность, тип цели, курс, скорость, высота и т. п., вырабатывается вычислительной машиной и отображается на экране индикатора в виде группы знаков, называемой формуляром цели.

Формуляр цели в принципе может быть построен из разного количества знаков и включать в себя различный состав характеристик в зависимости от обязанностей или нужд оператора. Типовой формуляр целей (чужих и своих) состоит из девяти знаков, расположенных в три строки по три знака в каждой строке (рис. 5.3). Первые два знака первой строки (одна буква и одна цифра) обозначают условный номер цели; третий знак первой строки (буква) характеризует тип самолета (бомбардировщик, разведчик, истребитель, гражданский и т. д.) и принадлежность (большая буква - чужой или неопознанный, малая - свой); первые два знака второй строки (цифры) показывают скорость цели (в сотнях миль в час); первые два знака третьей строки (цифры) указывают число самолетов в групповой цели (в единицах); третьи знаки второй и третьей строки (цифры) показывают высоту цели (в тысячах футов).

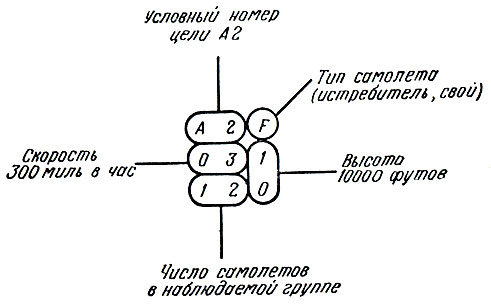

Рис. 5.3. Формуляр цели

Формуляр цели может привязываться к местоположению определенной цели либо путем приставки его к отметке цели, обозначаемой на экране особым значком (например, стрелкой), либо путем совмещения центра формуляра с фактическим положением цели на экране, если для отметки цели никакой специальный символ не применяется.

Индикатор на характроне является основным и наиболее эффективным средством отображения воздушной обстановки в системе ПВО. Благодаря изобретению электроннолучевой трубки со знаковой индикацией получена возможность быстро и наиболее полно (до мельчайших деталей) воспроизвести воздушную обстановку в секторе.

Кроме характеристик воздушных целей, на характронном индикаторе могут отображаться специальными значками аэродромы, места дислокации батарей ЗУРС, радиусы действия истребителей и управляемых снарядов, точки и рубежи перехвата, характерные географические ориентиры и т. п.

Такие возможности электроннолучевых трубок со знаковой индикацией в сочетании с их быстродействием увеличили пропускную способность аппаратуры отображения и повысили оперативность и эффективность противовоздушной обороны. Такие средства отображения нашли широкое применение не только во многих системах ПВО, но и в других радиоэлектронных системах (УВД и пр.). (О другой системе отображения со знаковой индикацией типа "Диджитрон" - см. гл. 8, § 3.)

Благодаря таким средствам отображения оператор оперативного центра получил широкие возможности для наблюдения и анализа воздушной обстановки, воспроизводимой на индикаторе по желанию самого оператора с различной степенью подробности (детальная, обобщенная с формулярами целей или без формуляров, в масштабе всего сектора или на отдельном его участке в более крупном плане и т. д.). Такие же возможности имеются и для отображения и анализа разработанных машиной различных вариантов уничтожения отдельных целей, причем оператору предоставляется право выбирать из этих вариантов наиболее подходящие (по его мнению) и свои решения вводить в машину.

Операторы оперативного центра выполняют различные задачи: опознавание целей, обобщение воздушной обстановки, выбор средств поражения, наведение активных средств и др. У каждого оператора есть свой пульт боевого управления с индикаторами (на характроне и тайпотроне), на которое вычислительная машина в соответствии с задачами оператора выдает необходимую ему информацию. На характронах обычно отображается воздушная и наземная обстановка в секторе или на отдельном его участке, тайпотроны же используются для сопоставления и анализа отдельных данных воздушной и наземной обстановки, для отображения данных о состоянии и боеготовности средств ПВО сектора, о состоянии погоды в районе отдельных аэродромов, для приема распоряжений или специальных указаний командования сектора, а также такой информации, как причина, по которой машина отклонила действие оператора. Но у оператора, кроме того, имеется возможность со своего пульта управления с помощью кнопочного устройства вызвать для себя из машины дополнительную информацию или ввести в машину свое решение.

Пропускная способность каждого пульта управления в направлении вычислительной машины составляет от 25 до 100 двоичных единиц информации одновременно. Общая емкость входных устройств всех пультов боевого управления составляет более 4000 (точнее 4096) двоичных единиц, которые могут вводиться в машину и выдаваться машиной одновременно и обновляться каждые несколько секунд.

Для отображения на индикаторах из вычислительной машины каждые 2,5 сек поступает около 200 различных видов информации, требующих для ее отображения свыше 2000 букв и знаков, 18000 точек и 5000 линий. Одна часть этой информации отображается на индикаторах постоянно, другая может быть затребована оператором по мере надобности.

Кроме того, машина может вырабатывать и посылать для отображения на индикаторах индексы особого назначения для привлечения внимания оператора.

Более подробно работа операторов на пультах боевого управления будет рассмотрена в следующей главе.

Кроме пультов боевого управления, в оперативном центре для отображения воздушной обстановки в увеличенном масштабе для командира сектора и его штаба применяется большой экран. На большом экране специальной аппаратурой воспроизводится общая воздушная обстановка внутри своего сектора и на прилегающих к нему участках соседних секторов путем проецирования обстановки, отображаемой вычислительной машиной на одном из ха-рактронных индикаторов.
