Назначение и устройство частей и механизмов

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, которые вьются слева вверх направо (рис. 2). Шаг нареза - 350 мм. Таким образом, пуля, проходя ствол длиной 640 мм, делает около двух оборотов.

Назначение нарезов - придавать пуле вращательное движение вокруг продольной оси при полете, что придает ей устойчивость и дальность в полете.

Промежутки между нарезами называются полями, а расстояния между двумя противоположными полями (по диаметру) - калибром ствола, который равен 5,6 мм.

Передняя часть ствола называется дульной, а задняя - казенной. Казенная часть имеет патронник, соединенный с нарезной частью канала пульным входом. Казенная часть ствола оканчивается пеньком, который соединяет его со ствольной коробкой. Обрез пенька имеет два паза: правый - для помещения зацепа выбрасывателя, левый - для головки гильзодержателя. Нижний обрез пенька ствола имеет вырез, в который входит выступ вкладыша.

На дульной части ствола крепится основание мушки, на казенной части, около ствольной коробки, - прицельная колодк,а.

Ствольная коробка (рис. 3) соединена посредством пенька со стволом и служит для помещения затвора. В ней же располагается вкладыш. Снизу к ней прикреплен спусковой механизм. Задняя часть ствольной коробки закрывается тыльной крышкой или колпачком, предохраняющим глаз стрелка от ожога в случаях прорыва газов при стрельбе.

Рис. 2. Канал ствола: 1 - нарез; 2 - поле; 3 - грани стрелка от ожога в случаях

С правой стороны ствольной коробки находится коленчатый вырез, служащий для направления движения рукоятки затвора. Впереди ствольная коробка имеет окно для вкладывания патрона при заряжании и выбрасывании стреляной гильзы и два сквозных отверстия, расположенных справа и слева,- для отвода пороховых газов при прорыве их при выстреле, а снизу - жесткий пирамидальный упор, который улучшает крепление ствола в ложе.

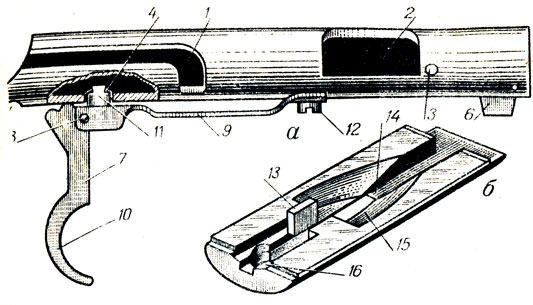

Рис. 3. Ствольная коробка с вкладышем и пусковым механизмом: а - ствольная коробка со спусковым механизмом; б - вкладыш; 1 - коленчатый вырез; 2- окно для заряжания и выбрасывания стреляной гильзы; 3 -отверстие (правое) для отвода пороховых газов; 4 - отверстие для стойки спусковой пружины; 5 - отверстие для хвостового винта; 6 - упор; 7 - спусковой крючок; 8 - ось, соединяющая крючок со спусковой пружиной; 9 - спусковая пружина; 10 - хвост крючка; 11 - стойка спусковой пружины; 12 - винт спусковой пружины; 13 - отражательный выступ; 14 - паз для досылателя боевой личинки затвора; 15 - продольный направляющий паз со скосами; 16 - отверстие для винта спусковой пружины

В задней части ствольной коробки, снизу, сделаны два отверстия: переднее для шептала и заднее для хвостового винта.

Вкладыш служит для направления патрона в патронник, он имеет продольный направляющий паз со скосами, выступ для отражения стреляной гильзы и паз для досылателя боевой личинки затвора. Вкладыш укрепляется в канале ствольной коробки винтом спусковой пружины.

Спусковой механизм служит для спуска курка с боевого взвода. Он состоит из спускового крючка, в верхней части которого имеется отверстие для оси, соединяющей крючок со спусковой пружиной, и два выступа, а в нижней части - хвост для накладывания пальца; спусковой пружины со стойкой, передняя часть которой является затворной задержкой, а задняя - шелталом; винта спусковой пружины, присоединяющего весь спусковой механизм к ствольной коробке.

Затвор (рис. 4) предназначен для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения стреляной гильзы. Он состоит из боевой личинки, стебля затвора с рукояткой, курка, ударника с бойком, боевой пружины и муфты.

Боевая личинка соединяет все части затвора. Она имеет внутри канал для ударника, боевой пружины и муфты, чашечку для шляпки патрона с отверстием для выхода бойка ударника. По бокам боевой личинки находятся два продольных паза: в правом из них помещается выбрасыватель, в левом - тильзодержатель с пружинами. В передней нижней части боевой личинки сделан выступ, выполняющий роль досылателя патрона, в задней части -пенек с отверстием для надевания стебля затвора с рукояткой.

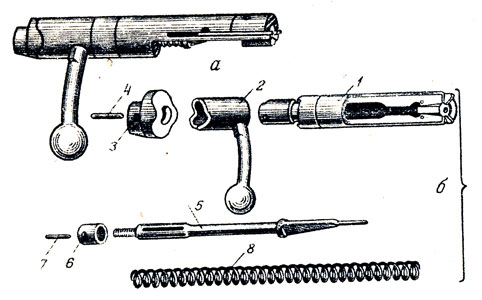

Рис. 4. Затюр: а - в собранном виде; б - детали затвора; 1 - боевая личинка; 2 - стебель затвора с рукояткой; 3 - курок; 4 - шпилька курка; 5 - ударник; в - муфта; 7 - шпилька муфты; 8 - боевая, пружина

Стебель затвора с рукояткой необходим для удобства действия затвором. Он имеет два больших выреза, куда входят выступы курка при спущенном курке, и два малых выреза, в которых помещаются выступы курка при открытом затворе. Передняя часть стебля соединена с пеньком боевой личинки посредством кольцевой проточки между пеньком и задним срезом личинки.

Курок удерживает ударник на боевом взводе. Он имеет полукруглые выступы и скос, являющийся боевым взводом. Внутри курка сделажхдарезное отверстие для навинчивания на ударник, и в задней части - сквозное отверстие для крепления курка на ударнике шпилькой.

Ударник служит для удара бойком по-закраине гильзы патрона. На ударник надевается боевая пружина с муфтой. В передней части ударника находится венчик для упора пружины и боек, в задней части - продольная прорезь и нарезная часть для навинчивания курка.

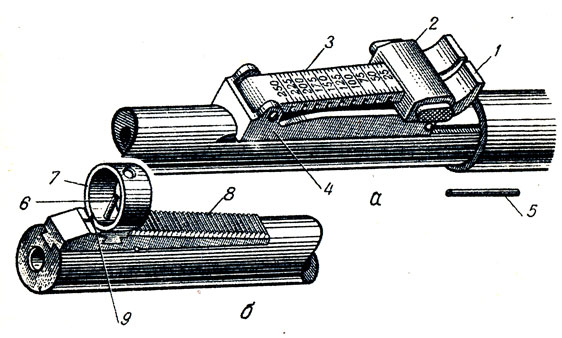

Рис. 5. Прицельное приспособление: а - прицел; б - мушка; 1 - гривка с прорезью; 2 - хомутик прицельной планки; 3 - прицельная планка с делениями; 4 - прицельная колодка с проушинами; 5 - шпилька прицельной планки; 6 - мушка; 7 - намушник: 8 - основание мушки; 9 - риска

Боевая пружина сообщает ударнику поступательное движение для удара бойком по закраине гильзы патрона. Она надевается на ударник, передним концом упирается в венчик ударника, а задним - в муфту, надетую на ударник.

Тыльная крышка закрывает заднюю часть ствольной коробки и предохраняет глаза стрелка от возможного прорыва газов.

Прицельное приспособление (рис. 5) служит для направления винтовки в цель и придания ей необходимых углов прицеливания. Оно состоит из секторного прицела открытого типа и мушки с намушником.

Открытый прицел состоит из прицельной колодки и прицельной планки с хомутиком.

Прицельная колодка имеет две криволинейные щеки, на переднем конце которых сделаны проушины с отверстиями для шпильки прицельной планки. На заднем конце находится паз для пружины прицельной планки. Прицельная планка имеет гривку с прорезью для прицеливания и хомутик с защелками. На боковых гранях планки сделаны вырезы для защелок прицельной планки. На планке нанесены 10 больших делений с цифрами от 25 до 250, обозначающими расстояния в метрах. Каждое большое деление соответствует 25. метрам расстояния. Переставляя хомутик, стрелок изменяет угол прицеливания, что дает возможность стрелять на различные расстояния, а также вносить поправки по вертикали путем перемещения хомутика прицельной планки на малые деления.

Мушка служит для прицеливания. Она крепится в отверстии основания кольцевого намушника, который вдвигается своим выступом в паз основания мушки на дульной части ствола. Намушник предохраняет мушку от механических повреждений и защищает ее от блеска при ярком освещении.

В передней части намушника нанесена риска, совпадающая с риской на основании мушки, для контроля при передвижении мушки.

Для передвижения мушки по горизонтали в целях перемещения средней точки попадания пользуются формулой

где X - величина поправки;

П - величина прицельной линии (расстояние от прорези прицела до мушки);

О - величина отклонения средней точки попадания, (СТП);

Д - дистанция стрельбы.

Пример. Прицельная линия (округленно) П = 60 см, отклонение СТП = 2,5 см, дистанция стрельбы Д = 50 м, или 5000 см. Таким образом,

или 0,3 мм. На такую величину следует передвинуть мушку в сторону отклонения средней точки попадания на мишени.

Диоптрический прицел устанавливается на малокалиберную винтовку для совершенствования стрельбы. Он дает возможность вносить очень точные поправки в установку прицела и вести стрельбу с большой точностью.

Прицел устанавливается с левой сторонк ствольной коробки с помощью переходной планки и крепится двумя винтами, для чего в ложе, с левой стороны гнез да хвостового винта, делается небольшая выемка.

Диоптрический прицел (рис. 6) состоит из основания (колодки), угольника, стопорного винта, тарели и переходной планки.

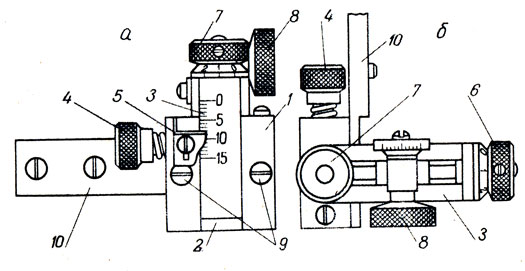

Рис 6. Диоптрический прицел: а - вид сбоку; б - вид сверху; 1 - основание прицела (колодка), 2 - вертикальный фигурный паз; 3 - угольник; 4 - стопорный винт с пружиной; 5 - паз для крепления передвижного показателя; 6 - микрометрический винт горизонтальных поправок; 7 - микрометрический винт вертикальных поправок; 8 - тарель; 9 - винты крепления с переходной планкой; 10 - переходная планка

Основание прицела имеет вертикальный фигурный паз, в который помещается угольник, гнездо для стопорного винта, два отверстия для винтов крепления с переходной планкой и паз для укрепления передвижного указателя.

Угольник имеет вмонтированные два микрометрических винта для вертикальных и горизонтальных поправок с головками. На головках винтов находятся фиксаторы, позволяющие вносить точные поправки в установку прицела в "щелчках".

При вращении винтов тарель диоптра передвигается по горизонтали, а угольник - по вертикали. Полный оборот винта имеет 10 щелчков и дает горизонтальное (вертикальное) смещение на шкале прицела на 1 мм, Один щелчок изменяет прицел на 0,1 мм, что при стрельбе на 50 м дает перемещение средней точки попадания на мишени на 6,3 мм.

Стопорный винт закрепляет угольник в вертикальном положении. Стопорный винт состоит из стержня с винтовой нарезкой, пружины и гайки. По нарезам стопорного винта вращается вертикальный микрометрический винт.

Перед внесением поправок по вертикали стопорный винт необходимо освободить, а после внесения поправки-снова закрепить. Ни в коем случае нельзя допу скать внесения вертикальных поправок при закреплен ном стопорном винте.

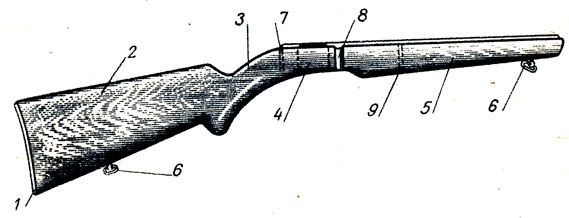

Рис. 7. Ложа: 1 - затыльник; 2 - приклад; 3 - шейка; 4 - щель для спускового механизма; 5 - цевье; 6 - антабки; 7 - гнездо для хвостового винта; 8 - выем для рукоятки затвора; 9 - отверстие для винта упора

Тарель ввинчивается в стойку угольника. Отверстие тарели заводского производства равно 1,5 мм.

Ложа (рис. 7) предназначена для соединения всех частей винтовки и удобства действия ею. Ложа имеет приклад, шейку и цевье. Ствол крепится в ней посредством двух винтов: винта упора и хвостового винта.

Рис. 8. Малокалиберный патрон: 1 - пуля; 2 - гильза; 3 - закраина гильзы с ударным составом: 4 - ведущие пояски; 5 - пороховой заряд; 6 - сферическое углубление

Для предохранения спускового крючка к ложе двумя винтами крепится спусковая скоба. На цевье и прикладе сделаны антабки для крепления ружейного ремня, используемого при стрельбе и переноске винтовки. Приклад имеет металлический затыльник, предохраняющий его от порчи.

Патрон (рис. 8). Отличительной особенностью малокалиберного патрона является отсутствие специального капсюля. Ударный состав, необходимый для воспламенения порохового заряда, впрессовывается в шляпку гильзы между стенками ее закраины.

Гильза изготовляется из латуни цилиндрической формы. Внутри гильзы, кроме ударного состава, помещается бездымный пироксилиновый порох. В передней части гильзы укрепляется пуля, изготовленная из сплава свинца с сурьмой. В средней части пули имеются ведущие пояски, сделанные для уменьшения трения о канал ствола. На задней ее части находится сферическое углубление для предупреждения прорыва газов между пулей и стенками канала ствола. При выстреле задняя часть пули раздается и прижимается к стенкам канала ствола.
