Назначение и устройство частей и механизмов

Действие автомата основано на использовании энергии части пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

Для стрельоы из автомата применяются патроны обр. 1943 г.

Питание патронами производится из магазина.

Патрон обр. 1943 г. (рис. 11) состоит из пули, гильзы, порохового заряда, капсюля, дульца гильзы, проточки, наковальни, затравочных отверстий и ударного состава.

В комплект автомата входят: принадлежность, ремень и сумка для магазинов. В комплект автомата АКМС, кроме того, входит чехол для автомата с карманом для магазина.

Автомат состоит из следующих основных частей и механизмов (рис. 12): ствола со ствольной коробкой: крышки ствольной коробки; прицельного приспособления и приклада; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; цевья; ударно-спускового механизма; магазина и штыка-ножа.

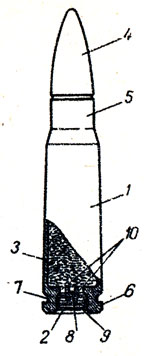

Рис. 11. Патрон обр. 1943 г. 1 - гильза; 2 - капсюль; 3 - пороховой заряд; 4 - пуля; 5 - дульце гильзы; 6 - дно гильзы; 7 - кольцевая проточка; 8 - наковальня; 9 - ударный состав; 10 - затравочное отверстие

Ствол (рис. 13) предназначен для направления подлета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения. Калибр ствола автомата равен 7,62 мм. В казенной части канал ствола гладкий и большего диаметра, в нем помещается патрон, и он называется патронником. Патронник соединяется с нарезной частью канала ствола аульным входом.

На стволе снаружи имеются: резьба на дульной части, основание мушки, газоотводное отверстие, газовая камора, соединительная муфта, колодка прицела и на казенном срезе вырез для зацепа выбрасывателя.

Основание мушки, газовая камора и колодка прицела закреплены с помощью штифтов.

Резьба (левая) на дульной части служит для навинчивания компенсатора и втулки при стрельбе холостыми патронами. Для предохранения резьбы от по-вреждений на ствол навинчивается муфта ствола.

Компенсатор служит для повышения кучности боя при стрельбе очередями из неустойчивых положений (на ходу, стоя, с колена). Он имеет цилиндрическую часть для навинчивания на твол и выступ с косым срезом. Сзади на цилиндрической части находится паз, в который входит фиксатор, удерживая компенсатор на стволе в заданном положении. Внутри, компенсатора сделана проточка, образующая компенсационную камору и буртик. После вылета пули из канала ствола дульная часть автомата под давлением пороховых газов на компенсационную камору отклоняется в сторону выступа (влево вниз). Снаружи на выступе сделан Т-образный паз, удерживающий крышку пенала при чистке - ствола.

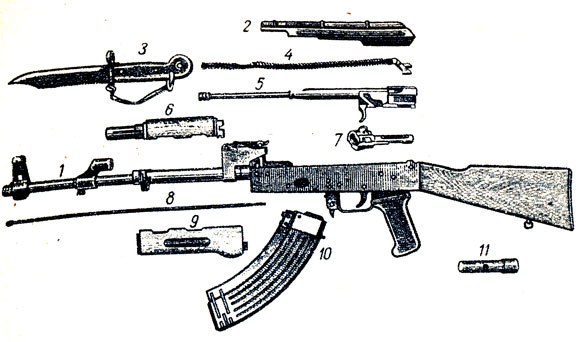

Рис. 12. Основные части и механизмы автомата; 1 - ствол со ствольной коробкой, прицельным приспособлением и прикладом; 2 - крышка ствольной коробки; 3 -штык-нож; 4 - возвратный механизм; 5 - затворная рама с газовым поршнем; 6 - газовая трубка со ствольной накладкой; 7 - затвор; 8 - шомпол; 9 - цевье; 10 - магазин; 11 - пенал с принадлежностью

Основание мушки (рис. 14) имеет: упор для шомпола и рукоятки штыка-ножа, отверстие для полозка мушки, предохранитель мушки, мушку и фиксатор с пружиной, удерживающий от свинчивания со ствола втулку для стрельбы холостым патроном, компенсатор и муфту ствола, а также крышку пенала при чистке канала ствола.

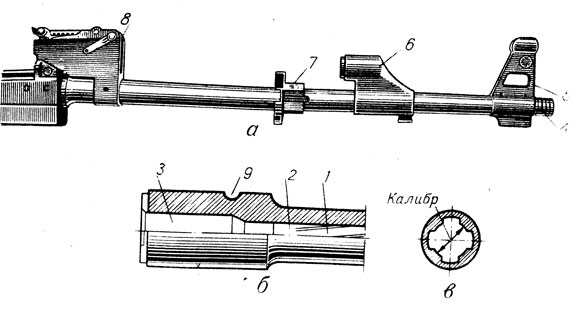

Рис. 13. Ствол: а - наружный вид; б - казенная часть в разрезе; в - калибр ствола; 1 - нарезная часть; 2 - пульный вход; 3 - патронник; 4 - резьба 5 - основание мушки; в - газовая камора; 7 - соединительная муфта; 8 - колодка прицела; 9 - выем для шпильки ствола

Газовая камора служит для направления пороховых газов из отверстия канала ствола на газовый поршень. Она имеет патрубок с каналом для газового поршня и отверстиями для выхода пороховых газов, наклонное газоотводное отверстие и упор для рукоятки штыка-ножа. В проушине упора помещается шомпол.

Соединительная муфта предназначена для присоединения цевья к автомату. Она имеет замыкатель цевья, антабку для ремня и отверстие для шомпола.

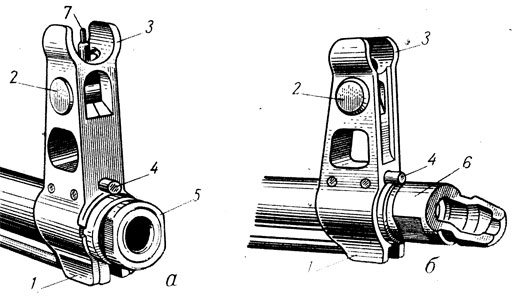

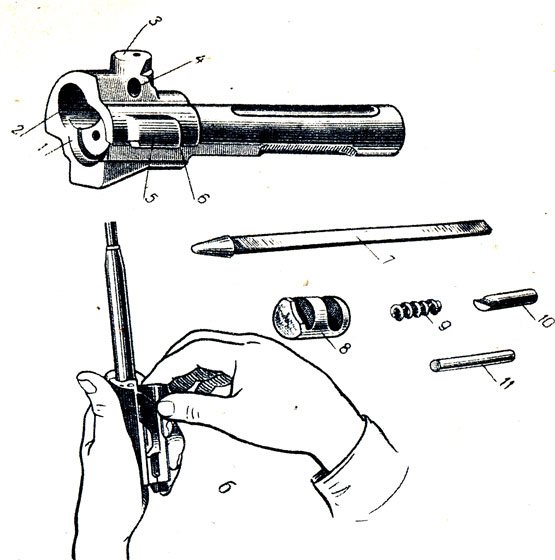

Рис. 14. Основание мушки: в - с муфтой ствола; б - с компенсатором; 1 - упор для шомпола и штыка-ножа; 2 - полозок с мушкой; 3 - предохранитель мушки; 4 - фиксатор; 5 - муфта ствола; в - компенсатор; 7 - мушка

Ствольная коробка (рис. 15) служит для соединения частей и механизмов автомата, обеспечения закрывания и запирания канала ствола затвором; в ней помещается ударно-спусковой механизм. Сверху она закрывается крышкой.

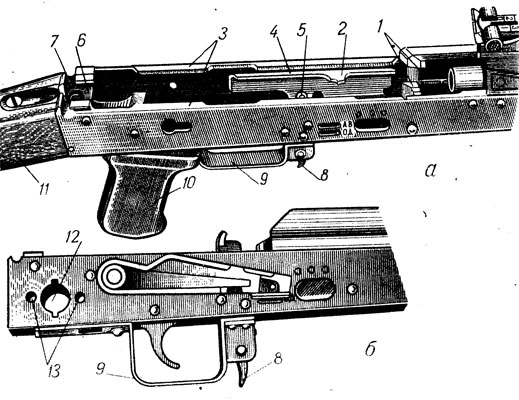

Рис. 15. Ствольная коробка: а - АКМ, б - АКМС; 1 - вырезы; 2 - отражательный выступ; 3 - отгибы; 4 - направляющий выступ; 5 - перемычка; 6 - продольный паз; 7 - поперечный паз; 8 - защелка магазина; 9 - спусковая скоба; 10 - пистолетная рукоятка; 11 - приклад; 12 - отверстие для соединительной втулки; 13 - отверстия для выступов фиксатора приклада

Ствол соединен со ствольной коробкой посредством штифта и от него не отделяется.

Ствольная коробка имеет:

- внутри вырезы для запирания затвора, задние стенки которых являются боевыми упорами; отгибы и направляющие выступы для направления движения заяворной рамы с затвором; отражательный выступ для отражения гильз; перемычку для скрепления боковых стенок; выступ для зацепа магазина и по одному овальному выступу на боковых стенках для направления магазина;

- сзади поверху пазы: продольный - для пятки направляющего стержня возвратного механизма и поперечный-для крышки ствольной коробки; хвост с отверстием для крепления приклада к ствольной коробке;

- в боковых стенках по четыре отверстия, три для осей ударно-спускового механизма, а четвертое - для цапф переводчика; "а правой стенке - две фиксирующие выемки для постановки переводчика на автоматический (АВ) и одиночный (ОД) огонь; у АКМС имеются еще отверстия для соединительной втулки и выступов фиксаторов приклада;

- снизу окно для магазина и окно для спускового крючка.

К ствольной коробке прикреплены: приклад, пистолетная рукоятка и спусковая скоба с защелкой для магазина.

Рис. 16. Крышка ствольной коробки: а - крышка; б - способ ее отделения; 1 - ступенчатый вырез; 2 - отверстие; 3 - ребра жесткости

Крышка ствольной коробки (рис. 16) предохраняет части и механизмы, помещенные в ствольной коробке, от загрязнения. С правой стороны она имеет ступенчатый вырез для прохода выбрасываемых гильз (патронов) и движения рукоятки затворной рамы; сзади - отверстие для выступа направляющего стержня возвратного механизма. Крышка удерживается на СТВОЛЬНОЙ коробке при помощи полукруглого выреза на колодке прицела, поперечного паза ствольной коробки и выступа направляющего стержня возвратного механизма.

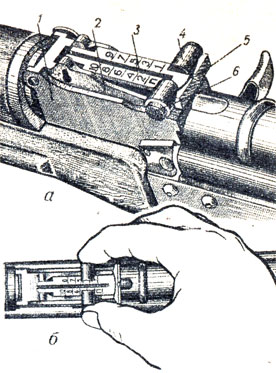

Рис 17 Прицел: в - детали прицела; б - способ его установки; 1 - колодка прицела; 2 - сектор; 3 - прицельная планка; 4 - хомутик; 5 - гривка прицельной планки; 6 - защелка хомутика

Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки.

В прицел (рис. 17) входит колодка прицела, пластинчатая пружина, прицельная планка и хомутик.

Колодка прицела имеет: два сектора для придания прицельной планке определенной высоты; проушины для крепления прицельной планки; отверстия для штифта и замыкателя газовой трубки; внутри - гнездо для пластинчатой пружины и полость для затворной рамы; на задней стенке г- полукруглый вырез для крышки ствольной коробки. Колодка прицела надета на ствол и закреплена штифтом.

Пластинчатая пружина помещается в гнезде колодки прицела и. удерживает прицельную планку в приданном положении.

Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении с помощью защелки с пружиной. На прицельной планке нанесена шкала с делениями от 1 до 10 и буквой "П"; цифры обозначают дальность стрельбы в сотнях метров; "П" - постоянную Установку прицела, соответствующего прицелу 3.

Хомутик надет на прицельную планку и удерживается на нужном делении шкалы посредством защелки которая под действием пружины своим зубом заекаи вает в вырез прицельной планки.

Мушка ввинчивается в полозок, закрепленный в основании мушки. На полозке и основании мушки нанесены риски, определяющие положение мушки.

К автоматам последних выпусков прилагаются при способления для стрельбы ночью (самосветящиеся на садки). Приспособление состоит из откидного целика с широкой прорезью; устанавливаемого на гривку при цельной планки, и широкой мушки, надеваемой на мушку сверху". На целике и мушке приспособления нанесе ны светящиеся точки. Приспособления устанавливаются на автоматы при поступлении их в войска и в процессе эксплуатации от них не отделяются.

При стрельбе днем целик и мушка приспособления откидываются вниз и не мешают пользоваться прицель-рым приспособлением автомата.

При стрельбе в ограниченной видимости и ночью целик приспособления поворачивается вверх до соприкосновения с гривкой прицельной планки, а мушка сдвигается вверх по пружине и надевается на мушку автомата.

Затворная рама с газовым поршнем (рис. 18) служит для приведения в действие затвора и ударно-спускового механизма. Она имеет: внутри - каналы для возвратного механизма и затвора; сзади-предохранительный выступ; по бокам - пазы для движения затворной рамы по отгибам ствольной коробки; с правой стороны - выступ для опускания (поворота) рычага автоспуска и рукоятку для перезаряжания автомата; внизу - фигурный вырез для ведущего выступа затвора и паз для прохода отражательного выступа ствольной кфобки. В передней части затвора укреплен газовый поршень.

Затвор (рис. 19) предназначен для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

Затвор состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки.

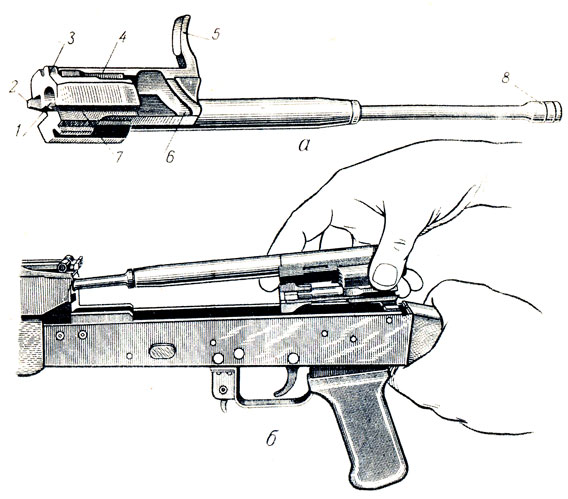

Рис. 18 Затворная рама с газовым поршнем: а - детали затворной рамы; б - способ ее отделения; 1 - капал для затвора; 2 - предохранительный выступ; 3 - выступ для опускания рычага автоспуска; 4 - паз для отгиба ствольной коробки; 5 - рукоятка; 6 - фигурный вырез; 7 - паз для отражательного выступа; 8 - газовый поршень

Остов затвора имеет на переднем срезе два цилиндрических выреза для дна гильзы и для выбрасывателя; два боевых выступа, которые при затирании затво-ра заходят в вырезы ствольной коробки; сверху-ведущий выступ для поворота затвора при запирании и отпирании; на левой стороне - продольный паз для прохода отражательного выступа ствольной коробки (паз в конце расширен для обеспечения поворота затвора при запирании); в утолщенной части остова затвора находятся отверстия для оси выбрасывателя и шпильки. Внутри остова есть канал для помещения ударника.

Ударник имеет боек и уступ для шпильки, которая закрепляет ударник и ось выбрасывателя.

Рис. 19. Затвор: а - в разобранном виде; б - способ его отделения; 1 - вырез для дна гильзы; 2 - вырез для выбрасывателя; 3 - ведущий выступ; 4 - отверстие для оси выбрасывателя; 5 - боевой выступ; в - про дольный паз для отражательного выступа; 7 - ударник; 8 - выбрасыватель; 9 - пружина выбрасывателя; 10 - ось выбрасывателя; 11 - шпилька

Выбрасыватель с пружиной служит для извлечения гильзы из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Он имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.

Шпилька предназначена для закрепления ударника и оси выбрасывателя.

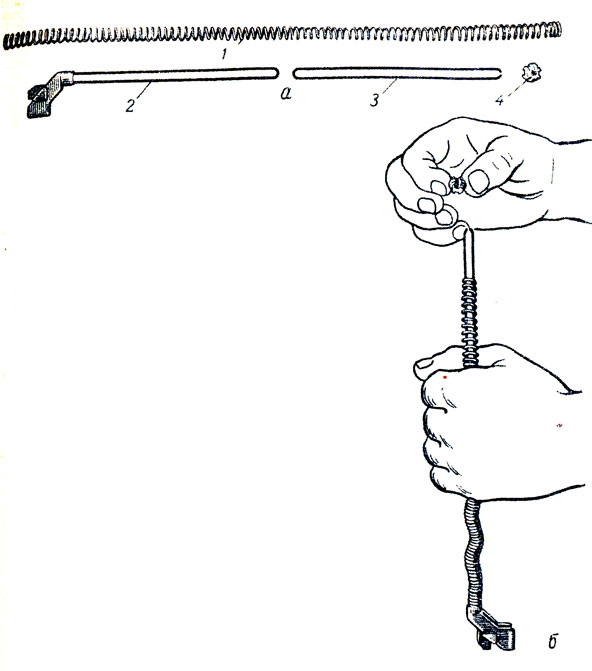

Рис. 20. Возвратный механизм: а - в разобранном виде; б - способ его разборки; 1 - возвратная пружина; 2 - направляющий стержень; 3 - подвижный стержень; 4 - муфта

Возвратный механизм (рис. 20) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из возвратной пружины, направляющего стержня, подвижного стержня и муфты.

Направляющий стержень имеет на заднем конце упор для пружины, пятку с выступами для соединения со ствольной коробкой и выступ для удержания крышки ствольной коробки. Подвижный стержень на переднем конце имеет загибы для задевания муфты.

Газовая трубка со ствольной накладкой (рис. 21) состоит из газовой трубки, передней и задней соединительных муфт, ствольной накладки и металлического полукольца. Она имеет направляющие ребра и служит для направления движения газового поршня. Передним концом газовая трубка надевается на патрубок газовой каморы.

Ствольная накладка служит для предохранения рук автоматчика от ожогов при стрельбе. Она имеет желоб, в котором укреплено металлическое полукольцо, отжимающее ствольную накладку от газовой трубки (чем исключается появление качки накладки при усыхании древесины).

Ствольная накладка укреплена на газовой трубке посредством передней и задней соединительных муфт; задняя соединительная муфта имеет выступ, в который упирается замыкатель газовой трубки.

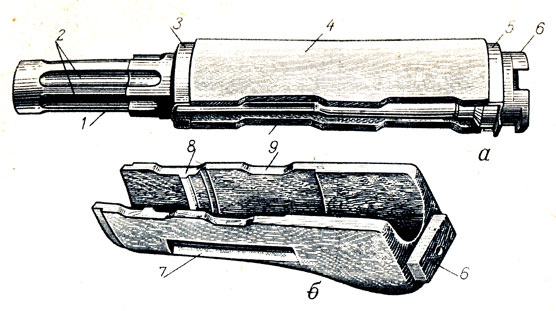

Рис. 21. Газовая трубка со ствольной накладкой и цевье: а - газовая трубка со ствольной накладкой; б - цевье; 1 - газовая трубка; 2 - направляющие ребра для газового поршня; 3 - передняя соединительная муфта; 4 - ствольная накладка; 5 - задняя соединительная муфта; 6 - выступ; 7 - упоры для пальцев; 8 -металлическая прокладка; 9 - вырезы

Цевье служит для удобства действия автоматом и предохраняет руки стрелка от ожогов. К стволу оно прикрепляется снизу соединительной муфтой, а к ствольной коробке - выступом, входящим в гнездо ствольной коробки. В желобе цевье имеет металлическую прокладку для опоры ствола, а по бокам-упоры для пальцев рук. Вырезы на цевье и ствольной накладке образуют окна, через которые происходит охлаждение ствола и газовой трубки во время стрельбы

Ударно-спусковой механизм (рис. 22) служит для спуска курка с боевого взвода или с взвода автоспуска, нанесения удара по ударнику, обеспечен ния ведения автоматического или одиночного огня, прекращения стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

Ударно-спусковой механизм крепится в ствольной коробке тремя взаимозаменяемыми осями и состоит из курка с боевой пружиной, замедлителя курка с пружиной, спускового крючка, шептала одиночного огня с пружиной, автоспуска с пружиной и переводчика.

Курок с боевой пружиной служит для нанесения удара по ударнику. На нем имеются: боевой взвод, взвод автоспуска цапфы и отверстие для оси. Боевая пружина надета на цапфы курка. Петлей она действует на курок, а концами на прямоугольные выступы спускового крючка.

Замедлитель курка служит для замедления движения курка вперед с целью улучшения кучности боя при ведении автоматического огня. Он имеет передний и задний выступы, отверстие для оси и пружину. К заднему выступу шпилькой прикреплена защелка.

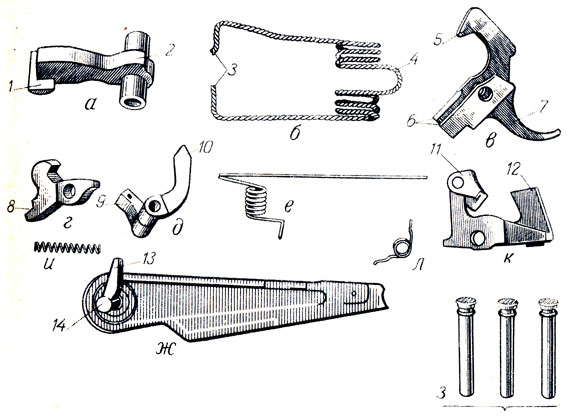

Рис. 22. Ударно-спусковой механизм в разобранном виде: а - курок; б - боевая пружина; в - спусковой крючок; г - шептало одиночного огня; д - автоспуск; е - пружина автоспуска; ж - переводчик; з - оси; и - пружина шептала одиночного огня; к - замедлители курка; л - пружина замедлителя курка; 1 - боевой взвод; 2 - взвод автоспуска; 3 - загнутые концы; 4 - петля; 5 - фигурный выступ; 6 - прямоугольные выступы; 7 - хвост; 8 - вырез; 9 - шептало; 10 - рычаг; 11 -защелка; 12 - передний выступ; 13 - сектор; 14 - цапфа

Спусковой крючок служит для удержания курка на боевом взводе и спуска курка. Он имеет отверстие для оси, фигурный выступ, прямоугольные выступы и хвост. Фигурным выступом он удерживает курок на боевом взводе (рис. 23)

Шептало одиночного огня находится на одной оси со спусковым крючком и служит для удержания курка после выстрела в крайнем заднем положении, если при ведении одиночного огня спусковой крючок не отпущен, Оно имеет пружину, отверстие для оси и вырез, в который входит сектор переводчика при ведении автоматического огня и стопорит шептало. Кроме того, этот вырез ограничивает поворот сектора вперед при постановке переводчика на предохранитель.

Автоспуск с пружиной имеет шептало для удержания курка на взводе автоспуска, рычаг для поворота автоспуска выступом затворной рамы при подходе в переднее положение и пружину. На одной оси с автоспуском находится его пружина, коротким концом которой она соединена с автоспуском, а длинный конец, проходя вдоль левой станки ствольной коробки, входит в кольцевые проточки на осях автоспуска, курка и спускового крючка, удерживая оси от выпадания. Автоспуск служит для автоматического освобождения курка со взвода автоспуска при стрельбе очередями, а также для предотвращения спуска курка при незакрытом канале ствола или незапертом затворе.

Переводчик служит для установки автомата на автоматический или одиночный огонь или на предохранитель. Он имеет сектор с цапфами, которые помещаются в отверстиях стенок ствольной коробки, Нижнее положение его отвечает установке на одиночный огонь (ОД), среднее - на автоматический (АВ) и верхнее - на предохранитель.

Приклад и пистолетная рукоятка (рис. 24) служат для удобства действия автоматом.

Деревянный приклад имеет: антабку для ремня, гнездо для принадлежности и металлический затыльник с крышкой над гнездом. В гнезде приклада укреплена пружина для выталкивания пенала с принадлежностью.

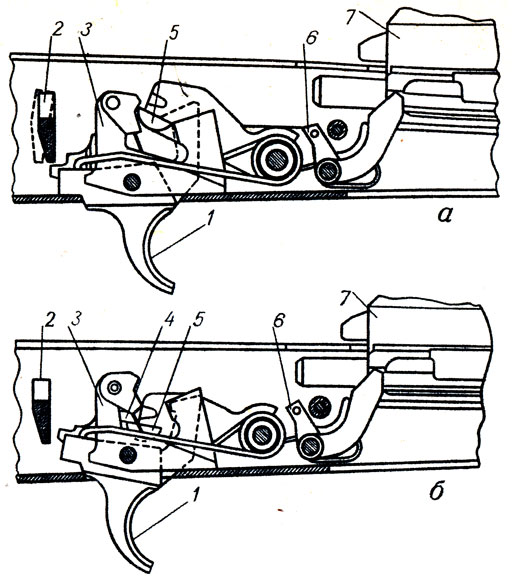

Рис. 23. Положение частей ударно-спускового механизма: а - перед выстрелом; б - после выстрела при переводчике, установленном на одиночный огонь; 1 - спусковой крючок; 2 - сектор переводчика; 3 - замедлитель курка; 4 - шептало одиночного огня; 5 - курок; 6 - шептало автоспуска; 7 - затворная рама

Складывающийся приклад состоит из двух тяг, плечевого упора, соединительной втулки с гайкой, двух фиксаторов приклада с соединительным стержнем, шайбы с антабкой для ремня, колпачка, пружины и трех шпилек.

Тяги своими ушками и шайба надеты на соединительную втулку приклада и закреплены гайкой. Ушки тяг имеют по два отверстия для выступов фиксаторов приклада, удерживающих его в откинутом или сложенном положении. Фиксаторы приклада соединены соединительным стержнем и перемещаются вправо - при нажиме на колпачок, влево-под действием пружины.

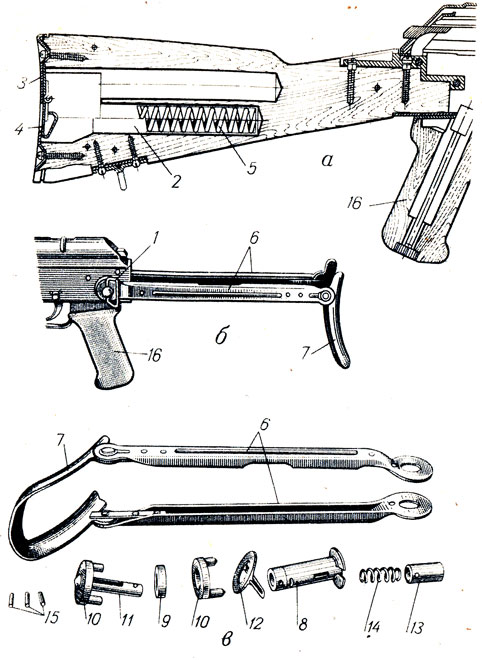

Рис. 24. Приклад и пистолетная рукоятка: а - деревянный приклад; б - складывающийся приклад; в - складывающийся приклад в разобранном виде; 1 - антабка для ремня; 2 - гнездо для принадлежности; 3 - затыльник; 4 - крышка; 5 - пружина для выталкивания пенала с принадлежностью; 6 - тяги; 7 - плечевой упор; 8 - соединительная втулка; 9 - гайка; 10 - фиксаторы приклада; 11 - соединительный стержень; 12 - шайба с антабкой; 13 - колпачок; 14 - пружина; 15 - шпильки; 16 - пистолетная рукоятка

Магазин (рис. 25) служит для помещения и подачи патронов в ствольную коробку. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя. Корпус магазина на боковых стенках имеет загибы, удерживающие патроны от выпадания, и выступы, ог-раничивающие подъем подавателя; на передней стенке сделан зацеп, а на задней - опорный выступ, при помощи которых магазин крепится к автомату. На задней стенке корпуса внизу имеется отверстие; когда магазиь полностью снаряжен, в это отверстие виден нижний патрон. Для придания корпусу прочности стенки его сделаны ребристыми.

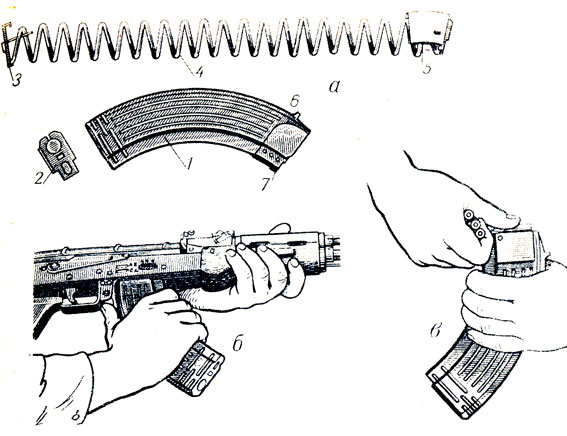

Рис. 25. Магазин: а - в разобранном виде; б - способ его отделения; в снаряжение магазина патронами; 1 - корпус; 2 - крышка; 3 - стопорная планка; 4 - пружина; 5 - подаватель; 6 - опорный выступ; 7 - зацеп

Снизу корпус закрывается крышкой, имеющей отверстие для выступа стопорной планки. Внутри корпуса помещен подаватель и пружина со стопорной планкой. Подаватель удерживается на верхнем конце пружины при помощи внутреннего загиба на правой стенке и имеет выступ, обеспечивающий шахматное расположение патронов в магазине. Стопорная планка закреплена неотъемно на нижнем конце пружины и своим выступом удерживает крышку магазина от смещения.

Некоторые автоматы имеют пластмассовые магазины, которые по устройству не отличаются от металлических.

Штык-нож (рис. 26) служит для поражения "противника в рукопашном бою и присоединяется к автомату перед атакой. В остальное время он используется как нож, пила (для распиловки металла) и ножницы (для резки проволоки). Проделывать проходы в электризованных проволочных заграждениях с помощью штыка-ножа не разрешается. Осветительные провода необходимо резать по одному, предварительно сняв ремень со штыка-ножа и подвеску с ножен. При резке провода "адо следить за тем, чтобы не прикасаться к металлической поверхности штыка-ножа и ножен.

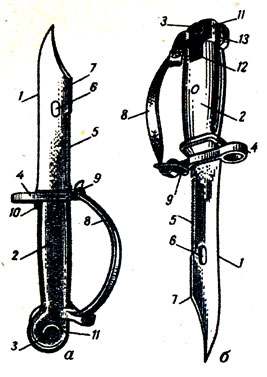

Рис. 26. Штык-нож: а - старого образца; 5 - нового образца; 1 - лезвие: 2 - рукоятка; 3 - защелка; 4 - кольцо; 5 - пила; 6 - отверстие; 7 - режущая кромка; 8 - ремень; 9 - зацеп; 10 - выступ; 11 - предохранительный выступ; 12 - винт наконечника; 13 - продольные пазы

Штык-нож состоит из лезвия и рукоятки. На лезвии имеются: режущая грань, пила, режущая кромка, которая в сочетании с ножнами действует как ножницы; отверстие для выступа-оси ножен.

Рукоятка служит для удобства действия и для примыкания штыка-ножа к автомату. На рукоятке имеются: спереди - кольцо для надевания на компенсатор или на муфту ствола; выступ, которым штык-нож входит в паз на упоре основания мушки; зацеп для ремня; сзади - продольные пазы, которыми штык-нож надевается на выступы упора газовой каморы; защелка; предохранительный выступ; отверстие для ремня; шечки и ремень для удобства обращения со штыком-ножом.

Щечки у штыков-ножей последних выпусков заменены пластмассовым корпусом, который крепится на рукоятке металлическим наконечником с соединительным винтом. Наконечник имеет продольные пазы для надевания на соответствующие выступы на упоре газовой каморы.

Ножны (рис. 27) служат для ношения штыка-ножа на поясном ремне и используются вместе со штыком-ножом для резки проволоки. Ножны имеют подвеску с двумя карабйнчиками и застежкой; выступ-ось; упор для ограничения поворота штыка-ножа при использовании его как ножниц и резиновый наконечник для электроизоляции. Внутри ножен находится пластинчатая пружина для удержания штыка-ножа от выпадания.

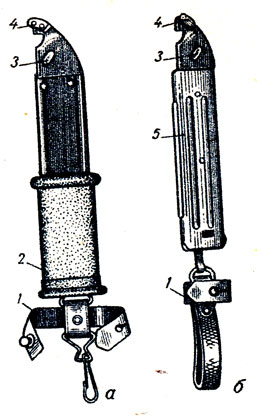

Рис. 27 Ножны: а - старого образца; б - нового образца; 1 - подвеска с карабинчиками; 2 - резиновый наконечник; 3 - выступ-ось; 4 - упор; 5 - пластмассовый корпус

В настоящее время пластмассовые ножны изготовляются без резиновых наконечников, так как пластмасса сама является изолятором, а также изменена подвеска, у которой верхний карабинчик заменен петлей Для пояса.
