Назначение и устройство частей и механизмов пулемета

Ручной пулемет - оружие автоматическое. Работа автоматики его основана на принципе использования отводимых газов через отверстие в стволе.

Питание пулемета производится из металлической ленты на 100 патронов, укладываемой в круглую коробку, которая прикрепляется к пулемету снизу.

На каждый пулемет положен комплект принадлежности, помещаемый в гнезде приклада.

Сущность автоматического действия пулемета заключается в следующем: когда пуля, двигающаяся при выстреле по каналу ствола, минует отверстие, часть пороховых газов, следующих за ней, устремляется через это отверстие в стволе и газовую камору в патрубок и ударяет в газовый поршень. От толчка газов поршень с затворной рамой и присоединенным к ней затвором отходят назад, сжимая возвратно-боевую пружину, расположенную в прикладе. После прекращения действия газов на газовый поршень подвижная система продолжает по инерции свое движение до крайнего заднего положения. Механизм подачи ленты подает очередной патрон в окно приемника. Затвор, отходя назад, извлекает из патронника ствола гильзу. Гильза, ударившись об отражатель, выбрасывается через нижнее окно ствольной коробки. Если спусковой крючок остается нажатым (шептало утоплено), то затворная рама с затвором и газовым поршнем не задерживается в заднем положении, а под действием сжатой возвратно-боевой пружины немедленно устремляется вперед. Затвор, двигаясь вперед, выталкивает из звена ленты очередной патрон и досылает его в патронник. Стойка затворной рамы утолщенной частью раздвигает боевые упоры, и они входят в боевые уступы ствольной коробки, тем самым обеспечивается прочное запирание канала ствола затвором. После этого боек ударника ударяет по капсюлю патрона, происходит новый выстрел и новый отход всей подвижной системы назад и т. д.

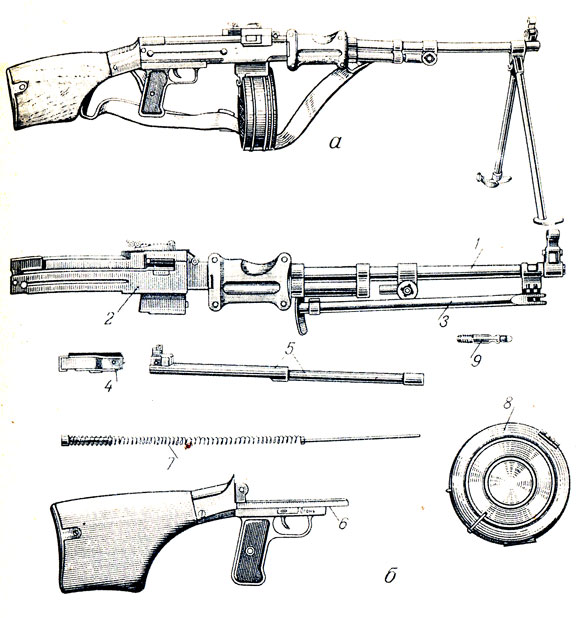

Рис. 28. Общий вид и основные части и механизмы пулемета: а - общий вид; б - основные части и механизмы; 1 - ствол; 2 - ствольная коробка; 3 - сошка; 4 - затвор; 5 - затворная рама; 6 - спусковая рама с прикладом и спусковым механизмом; 7 - возвратно боевая пружина; 8 - коробка с лентой; 9 - рукоятка перезаряжания

Пулемет (рис. 28) состоит из следующих основных частей и механизмов: ствола, ствольной коробки, крышки ствольной коробки с прицелом, затвора, затворной рамы, рукоятки перезаряжания, спусковой рамы с прикладом и спусковым механизмом, возвратно-боевой пружины, сошки и коробки с лентой.

Ствол (рис. 29) служит для направления полета пули. Внутри ствол так же, как и у автомата, имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Калибр канала ствола пулемета равен 7,62 мм.

С казенной части канал гладкий, сделан по форме патрона и называется патронником. Патронник с нарезной частью канала ствола соединен пульным входом.

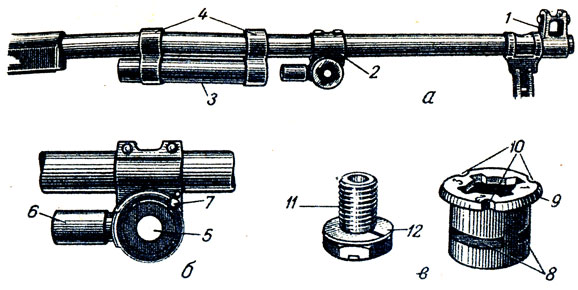

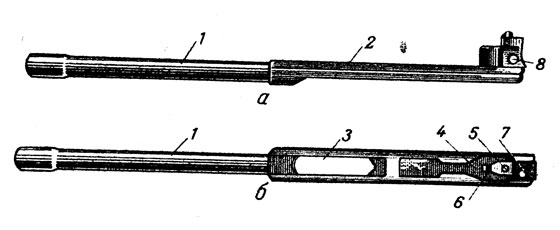

Рис. 29. Ствол с газовой каморой и регулятором: а - ствол; б - газовая камора; в - регулятор; 1 - основание мушки; 2 - газовая камора; 3 - газовая трубка; 4 - муфты; 5 - отверстие для регулятора; 6 - патрубок; 7 - стопор; 8 - канавки; 9 - венчик регулятора; 10 - вырезы для стопора с цифрами; 11 - винт регулятора; 12 - пружинная шайба

В стенке ствола имеется отверстие, которое совпадает с отверстием газовой каморы и служит для отвода газов. На дульной части ствола укреплено основание мушки. Около основания мушки на стволе находится выточка, служащая для крепления сошки. При помощи двух муфт к стволу крепится газовая трубка для газового поршня. На передней муфте с левой стороны при-креплена антабка для ремня и имеется прилив с отверстием для переднего конца шомпола. В нижней части заднего среза ствола сделан вырез для выбрасывателя

Ствол соединен со ствольной коробкой винтовой нарезкой и заштифтован шпилькой (соединение неразъемное).

Газовая камора служит для помещения регулятора и для отвода тазов. Она закреплена на стволе двумя шпильками и имеет: вертикальное отверстие для отвода пороховых газов, поперечное отверстие для регулятора и патрубок, на который находит раструб газового поршня. Патрубок имеет отверстие для выхода газов. На правой стороне газовой каморы находится стопор, который служит для установки регулятора на соответствующее деление.

Регулятор предназначен для регулирования подачи пороховых газов к поршню. Он имеет три различные по ширине канавки, каждую из которых путем поворота регулятора можно совместить с отверстием каморы, что даст возможность регулировать подачу газов. На венчике регулятора имеются три выреза для стопора и нанесены цифры "1", "2" и "3", позволяющие совмещать надлежащую канавку регулятора с отверстием газовой каморы.

На новых пулеметах регулятор ставится на цифру "2". У пулеметов, из которых произведено приблизительно 1000 - 1500 выстрелов, трущиеся поверхности частей прирабатываются, и энергия подвижной системы при движении назад становится излишней. В этом случае регулятор следует установить на цифру "1".

При загрязнении подвижных частей, а также во время стрельбы при низкой или высокой температуре, в случае неполного отхода подвижных частей назад следует регулятор ставить на цифру "3".

Регулятор крепится в газовой каморе при помощи винта. На винт надевается пружинная шайба, предупреждающая самопроизвольное вывинчивание винта.

Газовая трубка предназначена для предохранения и направления движения газового поршня. Она крепится к стволу при помощи двух муфт.

Ствольная коробка (рис. 30) служит для помещения затворной рамы с затвором и для обеспечения запирания канала ствола. Она имеет: внутри - отверстие с резьбой, куда ввинчен ствол; направляющие пазы, в которые входят направляющие выступы затворной рамы (для уменьшения трения одна из стенок пазов сделана прерывчатой); боевые уступы для боевых упоров затвора; отражатель для отражения гильз; с правой и левой сторон - продольные канавки, служащие для удержания смазки и уменьшения трения, затвора о стенки ствольной коробки; снаружи - продольные пазы для присоединения спусковой рамы; отверстие для соединительной чеки; паз для гнетка соединительной чеки с пружиной; кронштейн для присоединения коробки с лентой. В правой стенке ствольной коробки сделан продольный вырез для рукоятки перезаряжания; вырез сзади заканчивается отверстием для присоединения рукоятки перезаряжания; вверху продольное окно для стойки затворной рамы; окно для прохода патрона, вырез для основания приемника; скос, направляющий пулю при досылании патрона в патронник; ушко для присоединения колодки приемника. Ушко ствольной коробки "имеет выступ для пружинной защелки колодки приемника. На ствольной коробке в верхней части расположены две перемычки, из которых задняя имеет выемку для зуба защелки крышки ствольной коробки,

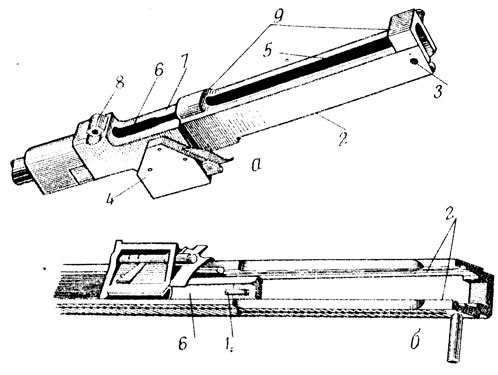

Рис. 30. Ствольная коробка: а - вид слева; б - вид снизу; 1 - отражатель; 2 - продольные пазы для направляющих выступов затворной рамы; 3 - отверстие для соединительной чеки; 4 - кронштейн; 5 - продольное окно для стойки затворной рамы; 6 - окно для прохода патрона; 7 - вырез для основания приемника; 8 - ушко для присоединения колодки приемника; 9 - перемычки

Соединительная чека соединяет спусковую раму со ствольной коробкой; она имеет продольную канавку для гнетка и головку. Благодаря гнетку соединительная чека от ствольной коробки не отделяется.

Рис. 31. Кронштейн: 1 - выступы для зацепа коробки; 2 - флажок; 3 - ось флажка; 4 - пластинчатая пружина

Кронштейн (рис. 31) служит для присоединения к пулемету коробки с лентой. Он прикреплен к ствольной коробке с левой стороны и имеет выступы, на которые надвигается своим зацепом коробка, и флажок с осью и пластинчатой пружиной для закрепления коробки на кронштейне.

Крышка ствольной коробки (рис. 32) предназначена для закрывания ствольной коробки и расположения механизма подачи ленты. В задней части крышки смонтирована защелка, в передней находятся отверстие для кольцевого выступа большого рычага и направляющие выступы для колодки приемника; снизу крышки - планка, пластинчатая пружина и ось малого рычага. На крышке смонтирован прицел.

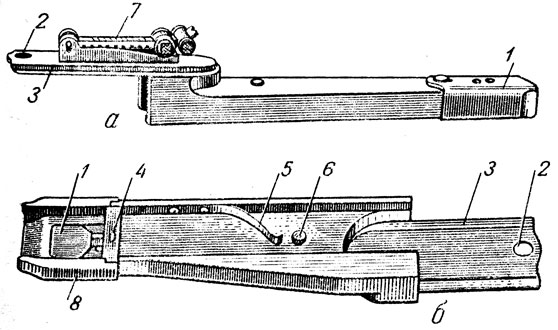

Рис: 32. Крышка ствольной коробки: а - вид сбоку; б - вид снизу; 1 - защелка; 2 - отверстие для кольцевого выступа большого рычага; 3 - направляющие выступы для колодки; 4 - планка крышки; 5 - пластинчатая пружина; 6 - ось малого рычага; 7 - прицел; 8 - корпус защелки крышки ствольной коробки

Защелка крышки ствольной коробки. Она имеет: продолговатое отверстие для прохода винта, при помощи которого удерживается защелка на крышке ствольной коробки, и зуб с отверстием для пружины и направляющими боковыми пазами. Наружные боковые стенки защелки для удобства обращения имеют насечку.

Приемник (рис. 33) служит для подачи ленты с патронами при стрельбе; он состоит из основания приемника, колодки и механизме подачи ленты.

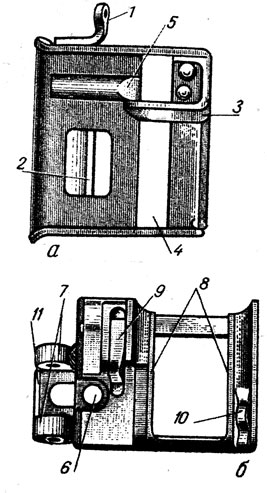

Рис. 33. Приемник: а - основание приемника; б - колодка приемника; 1 - ушкоа; 2 - палец; 3 - отсекатель; 4 - окно для прохода патрона; 5 - направляющий выступ; 6 - отверстие трубчатой оси; 7 - проушины; 8 - направляющие выступы для подавателя; 9 - фиксатор пули; 10 - фиксирующий выступ; 11 - пружинная защелка

Основание приемника обеспечивает размещение и свободное продвижение ленты с патронами. Основание приемника скрепляется со ствольной коробкой при помощи ушка. Основание приемника имеет: палец с пружиной, удерживающей ленту от выпадания; отсекатель, который выжимает патрон из ленты и ограничивает продвижение патрона вправо; окно для лрохода патрона и досылателя затвора; поперечный штампованный выступ, который служит для направления патронов.

Рис. 34. Подаватель: 1 - гнездо для помещения пальцев подачи; 2 - пальцы подачи; 3 - проушины; 4 - пружина

Колодка приемника составляет верхнюю часть приемника и обеспечивает правильное движение подавателя с пальцами подачи. Она имеет: продольные пазы для соединения колодки с крышкой ствольной коробки; проушины для соединения со ствольной коробкой, окно с направляющими выступами для подавателя; фиксатор с пружиной и фиксирующий выступ, которые обеспечивают правильное положение патрона в продольном окне основания приемника. К колодке прикреплена пружинная защелка, удерживающая крышку ствольной коробки, когда она открыта.

Механизм подачи ленты состоит из подавателя и рычагов подачи.

Подаватель (рис. 34) служит для подачи ленты с патронами. Он имеет: сверху - продольный вырез для переднего конца малого рычага; боковые направляющие выступы; снизу - гнездо для помещения пальцев подачи, которые надеты проушинами на ось и при помощи пружины удерживаются в опущенном положении.

Рычаги подачи (рис. 35) (большой и малый) служат для приведения в движение подавателя. Они помещаются в крышке ствольной коробки.

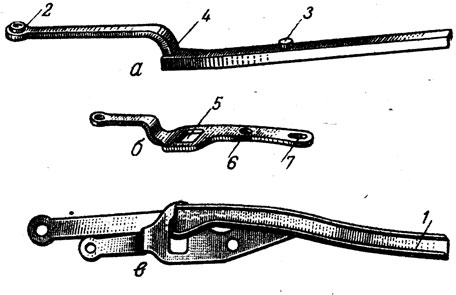

Рис. 35. Рычаги подачи: а - большой рычаг; б - малый рычаг; в - рычаги подачи в собранном виде; 1 - криволинейный паз; 2 - кольцевой выступ с отверстием для трубчатой оси; 3 - выступ для привода малого рычага подачи; 4 - ограничительный выступ; 5 - отверстие для соединения с большим рычагом; 6 - круглое отверстие для оси крышки ствольной коробки; 7 - продолговатое отверстие для соединения с большим рычагом

Большой рычаг коленчатый и изогнутый имеет: криволинейный паз, в котором движется ролик стойки затворной рамы, впереди кольцевой выступ с отверстием для трубчатой оси, выступ, служащий для привода малого рычага, и выступ, ограничивающий подъем малого рычага кверху.

Малый рычаг имеет отверстие для соединения с большим рычагом, круглое отверстие для оси крышки ствольной коробки и продолговатое отверстие для соединения с выступом, расположенным на большом рычаге.

Прицельное приспособление (рис. 36) состоит из прицела и мушки. Оно служит для наводки пулемета в цель на различные расстояния.

Рис. 36. Прицельное приспособление: а - прицел; б - мушка; 1 - прицельная колодка; 2 - прицельная планка; 3 - хомутик; 4 - защелка; 5 - гривка целика с прорезью; 6 - маховичок для внесения поправок по горизонтали; 7 - мушка; 8 - предохранитель мушки; 9 - основание мушки; 10 - винт с гайкой

Прицел состоит из прицельной колодки, прицельной планки с осью, пластинчатой пружины, хомутика с защелками и пружинами, целика и винта целика с маховичком.

Прицельная колодка заклепками прикреплена к верхней площадке крышки ствольной коробки. Ha переднем конце колодки сделаны проушуны для крепления прицельной планки; внутри - гнездо для пластинчатой пружины.

Прицельная планка имеет шкалу с нанесенными на нее делениями от 1 до 10, означающими расстояния в сотнях метров. Для установки прицела на требуемое расстояние необходимо установить указатель (риску), хомутика против риски под соответствующей цифрой на прицельной планке.

Боковые поправки вносятся при помощи целика, который передвигается вправо и влево маховичком. Целик имеет шкалу с делениями. Вправо и влево от нуля сделано по 7 делений. Одно деление целмка соответствует линейной величине перемещения точки прицеливания на расстоянии 100 м - 20 см, на 200 м - 40 см, на 300 м - 60 см, на 400 м - 80 см и т. д.

Мушка ввинчивается в предохранитель, который предохраняет мушку от случайных ударов и обеспечивает равномерное ее освещение. Предохранитель мушки помешен в пазах основания. Пазы обеспечивают возмож-ность перемещения мушки в боковом направлении. Предохранитель мушки крепится к основанию при помощь винта с гайкой. В верхней части основания мушки нане сена шкала, деления которой равны 0,5 мм. По этой шка ле можно определить, на сколько передвигается предо хранитель мушки прм приведении пулемета к нормальному бою. Основание мушки укреплено на дульной части ствола при помощи двух шпилек.

Затвор (рис. 37) предназначен для досылания патрона в патронник, запирания канала ствола при выстреле, производства выстрела и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, двух боевых упоров и выбрасывателя с осью и пружиной.

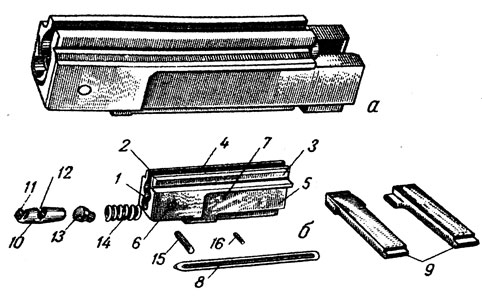

Рис. 37. Затаор: а - в собранном виде; б - в разобранном виде; 1 - гнездо для выбрасывателя; 2 - досылатель; 3 - гребень; 4 - паз для отражателя; 5 - выемы для боевых упоров; 6 - отверстие для оси выбрасывателя; 7 - отверстие для шпильки ударника; 8 - ударник; 9 - боевые упоры; 10 - выбрасыватель; 11 - зацеп выбрасывателя; 12 - поперечный вырез для оси; 13 - гнеток выбрасывателя; 14 - пружина выбрасывателя; 15 - ось выбрасывателя; 16 - шпилька ударника

Остов служит для соединения всех частей затвора Он имеет: на переднем срезе - чашечку для дна гильзы патрона и отверстие для выхода бойка; снизу - гнездо для выбрасывателя и его пружины, сверху - досылатель и гребень, в котором проходит паз для отражателя, а также фигурный выступ для соединения с затворной рамой; с обеих сторон остова сделаны выемка для боевых упоров: внутри - канал для ударника и по перечные отверстия для оси выбрасывателя и шпилька ударника.

Ударник служит для разбивания капсюля. Он имеет лыску для шпильки, которая ограничивает перемещение Ударника.

Боевые упоры совместно с остовом затвора служат Для запирания канала ствола при выстреле. Они входят в баковые выемы остова затвора. С внутренней стороны боевые упоры имеют выступы; верхняя часть выступов предназначена для разведения упоров, а нижняя - для их сведения.

Выбрасыватель служит для извлечения стреляной гильзы (патрона) из патронника. Он имеет зацеп и поперечный вырез для оси. Задняя часть выбрасывателя клиновидной формы, она упирается в гнеток. На другой конец гнетка надета пружина выбрасывателя. Пружина, гнеток и выбрасыватель размещаются в гнезде остова затвора.

Затворная рама (рис. 38) служит для присоединения затвора и приведения его в движение, а также для приведения в действие механизма подачи ленты.

Рис. 38. Затворная рама: а - вид сбоку; б - вид сверху; 1 - газовый поршень; 2 - направляющие выступы; 3 - выводное окно; 4 - фигурный выем; 5 - стойка; 6 - передняя стенка стойки; 7 - ролик стойки; 8 - отверстие для рукоятки перезаряжания

К передней части затворной рамы прикреплен газовый поршень, закрепляемый осью. Затворная рама имеет: направляющие выступы для соединения со ствольной коробкой; выводное окно, через которое выбрасываются гильзы; фигурный выем для помещения выступов боевых упоров и фигурного выступа остова затвора. Затворная рама внизу имеет боевой взвод; на заднем конце затворной рамы находится стойка, которая утолщенной частью разводит боевые упоры. Передней стенкой стойки наносится удар по ударнику. Вверху стойка имеет ось, на которой находится ролик, служащий для приведения в движение большого рычага подачи: в средней части стойки - поперечное отверстие для рукоятки перезаряжания. На заднем конце затворной рамы находится шаровая выточка для упора переднего конца поводка возвратно-боевой пружины.

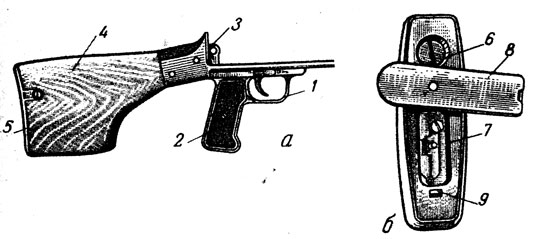

Рис 39. Спусковая рама с прикладом и затыльником: а - спусковая рама с прикладом; б - затыльник; 1 - спусковая скоба; 2 - пистолетная рукоятка; 3 - проушины для скрепления со ствольной коробкой; 4 - приклад; 5 - затыльник; 6 - втулка для возвратно-боевой пружины; 7 - гнездо для пенала с принадлежностью; 8 - крышка затыльника; 9 - защелка крышки

Для замены оси ролика внизу сделано отверстие для конца выколотки.

Рукоятка перезаряжания предназначена для приведения в движение затворной, рамы рукой. Она имеет вырезы, которыми входит в продольный вырез правой стен.ки ствольной коробки.

Спусковая рама с прикладом (рис. 39), служит для помещения спускового механизма и возвратно-боевой пружины и для удобства действия пулеметом. Она имеет: продольные выступы для соединения со ствольной коробкой; гнездо, в которое помещаются спусковой механизм и предохранитель с пружиной; спусковую скобу, пистолетную рукоятку и проушины для закрепления со ствольной коробкой. С левой стороны спусковой рамы находится гнездо для головки шомпола.

Рис. 40. Возвратно-боевая пружина с поводком и стержнем: 1 - возвратно-боевая пружина; 2 - поводок; 3 - венчик поводка; 4 - стержень; 5 - головка стержня

Внутри приклада вверху помещается крепежная втулка, в которую вставляется возвратно-боевая пружина. Внизу расположено гнездо для укладки пенала с принадлежностью. Гнездо закрывается крышкой при помощи защелки, расположенной на затыльнике; снаружи слева на прикладе укреплена антабка для ремня. Приклад крепится к спусковой раме болтом.

Возвратно-боевая пружина с поводком и стержнем (рис. 40) служит для подачи затворной рамы с затвором в крайнее переднее положение.

Рис. 41. Спусковой механизм: 1- спусковой рычаг; 2 - спусковой крючок; 3 - пружина спускового рычага; 4 - ось спускового крючка

Рис. 42. Сошка: 1 - ноги сошки; 2 - полозки; 3 - пружина; 4 - пружинная застежка; 5 - хомутик для прикрепления к стволу

Поводок венчиком упирается в передний конец возвратно-боевой пружины. Передний конец поводка входит в шаровую выточку затворной рамы.

Стержень является упором возвратно-боевой пружины. Он имеет головку с выступами для укрепления его в крепежной втулке.

Спусковой механизм (рис. 41) служит для удержания затворной рамы на боевом взводе и для спуска ее с боевого взвода. Он состоит из спускового крючка с осью и спускового рычага с пружиной.

Предохранитель предназначен для запирания спускового механизма, когда затворная рама находится на боевом взводе. Он имеет флажок и стержень с вырезом. В установленном положении предохрани гель удерживается при помощи пружины.

Сошка (рис. 42) служит упором при стрельбе. Она состоит из двух ног с полозками для упора в грунт, пружины, при помощи которой ноги разводятся в стороны, и хомутика для прикрепления к стволу. Ноги соединены с основанием хомутика осью.

Для удержания ног в сложенном положении на верхней части их находятся штифты, которые входят в вырезы нижней части хомутика, и пружинная застежка, надетая на левую ногу сошки. Сошка от пулемета не отделяется.

Цевье предназначено для удобства стрельбы на ходу, для переноски пулемета и предохранения рук от ожогов. Оно состоит из двух деревянных щечек с металлическими накладками внутри. Щечки прикрепляются к пулемету при помощи четырех винтов. В левой щечке внизу имеется отверстие для прохода шомпола.

Чехол с ремнем служит для хранения и переноски пулемета.
