Разборка и сборка пулемета

Разборка и сборка пулемета производится на столе, а в полевых условиях - на чистой подстилке. Части и механизмы пулемета надо класть в порядке разборки, обращаться с ними осторожно, не применять излишних усилий и резких ударов.

Разборка может быть неполной и полной. Неполная разборка производится при чистке после стрельбы, занятий, учений и наряда, при смазке и осмотре. Полная разборка при чистке и смазке производится в том случае, если оружие сильно загрязнилось или было под дождем (в воде, снегу), при переходе на нойую смазку и при замене неисправных частей.

Порядок неполной разборки пулемета следующий:

- пулемет на сошке поставить на стол или на землю на чистую подстилку и проверить, нет ли патрона в патроннике;

- отделить шомпол. Обхватить шомпол у кронштейна левой рукой и отжать его, затем правой рукой вытянуть из паза назад;

- вынуть из гнезда приклада пенал с принадлежностью. Головкой шомпола нажать на защелку крышки затыльника вниз, большим пальцем левой руки повернуть крышку и вынуть пенал с принадлежностью; открыть пенал и взять не-обходимую принадлежность;

Рис. 45. Отделение спусковой рамы

- вынуть возвратно-боевую пружину. Поддер живая пулемет левой рукой за выступ приклада, правой взять отвертку и нажать ее концом на головку стержня пружины

(в затыльнике приклада) вперед до отказа, повернуть стержень на 1/4 оборота влево и вынуть из приклада возвратно-боевую пружину;

- отделить спусковую раму (рис. 45):

a) вытолкнуть выколот ой вправо до отказа соединительную чеку;

б) левой рукой придерживая пулемет за шейку приклада (прижимая его слегка вниз), большим и указательным пальцами правой руки нажать наз ащелку крышки ствольной коробки вперед и открыть крышку, не допуская ударов пружинной защелки об ушко ствольной коробки;

в) придерживая пулемет за ствольную коробку левой рукой, правой взяться за шейку приклада или за пистолетную рукоятку и, сдвигая спусковую раму назад, отделить ее;

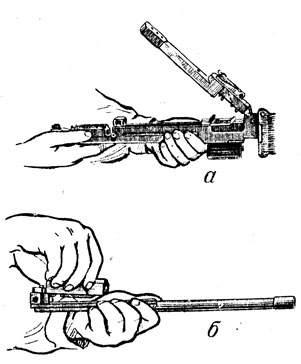

Рис. 46. Отделение затворной рамы а и затвора от затворной рамы б

- отделить рукоятку перезаряжания. Удерживая пулемет левой рукой за ствольную коробку, правой рукой отвести рукоятку перезаряжания назад до отказа и вынуть ее вправо;

- отделить затворную раму (рис. 46). Удерживая пулемет левой рукой за ствольную коробку, указательным пальцем правой руки выдвинуть снизу затворную раму из ствольной коробки назад, затем, обхватив правой рукой затворную раму, вместе с затвором отделить их от ствольной коробки;

- отделить затвор от затворной рамы. Положить затворную раму с затвором на ладонь левой руки, взять правой рукой затвор за середину, подать вперед до отказа и приподнять вверх, отделить боевые упоры от остова затвора.

На этом неполная разборка заканчивается. При полной разборке пулемета она продолжается в следующем порядке:

- разобрать затвор. Выколоткой вытолкнуть ось выбрасывателя и вынуть из гнезда выбрасыватель, гнеток и пружину; выколоткой вытолкнуть шпильку ударника и вынуть ударник из остова затвора;

- отделить регулятор. Ключом, регулятора постепенно вывинчивать винт регулятора, одновременно слегка ударяя колотушкой по головке винта, отделить регулятор; снять с винта пружинную шайбу;

- разобрать механизм подачи ленты. Сжать вырезом ключа регулятора разрезную чеку и вытолкнуть ее из трубчатой оси при помощи ключа; вынуть трубчатую ось; отделить крышку ствольной коробки от колодки приемника (колодка приемника при разборке не отделяется, это делается только в оружейной мастерской); отделить подаватель от колодки приемника; отделить рычаги подачи от крышки ствольной коробки, для чего вывести кольцевой выступ на переднем конце большого рычага из отверстия в крышке ствольной коробки, а малый рычаг снять с оси, расположенной в средней части крышки; отделить малый рычаг от большого рычага.

Порядок сборки производится в обратной последовательности.
