Сборка и разборка гранатомета

Разборка гранатомета может быть полная и неполная. Неполная разборка производится для чистки, смазки и осмотра гранатомета, полная - для чистки при сильном загрязнении гранатомета, после нахождения его под дождем или в снегу, при переходе на новую смазку и при ремонте.

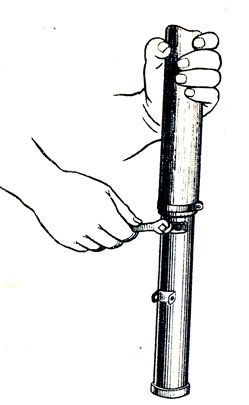

Рис. 62. Вывинчивание ниппеля бойкового механизма

Излишне частая разборка гранатомета, как и всякого оружия, вредна, так как ускоряет изнашивание частей и механизмов.

Обучение разборке и сборке на боевых гранатометах допускается лишь в исключительных случаях и с соблюдением особой осторожности в обращении.

Разборка и сборка гранатомета производится на столе или чистой подстилке. Части и механизмы надо класть в порядке разборки и обращаться с ними осторожно, не применяя излишних усилий и резких ударов.

Порядок неполной разборки!

- отделить ударно-спусковой механизм. Положить гранатомет на стол рукояткой влево. Выбить выколоткой чеку и, взявшись за рукоятку, отделить ударно-спусковой механизм от ствола;

- отделить бойковый механизм. Взять гранатомет левой рукой и поставить его вертикально дульной частью вниз; правой рукой при помощи ключа-отвертки вывинтить ниппель (рис. 62) и вынуть из основания бойкового механизма боек с собранными в нем частями^*;

^* (При отделении бойкового механизма от собранного гранатомета необходимо поставить курок на боевой взвод и переместить впра^ во предохранитель спуска. )

- отделить крышку корпуса ударно-спускового механизма. Взять ударно-спусковой механизм в левую руку спусковой скобой влево, правой рукой при помощи ключа-отвертки вывинтить четыре винта и снять крышку корпуса ударно-спускового механизма.

На этом неполная разборка заканчивается. При полной разборке она продолжается в следующей последовательности:

- разобрать ударно-спусковой механизм (рис. 63);

- отделить щечки:- вывинтить винт, соединяющий щечки, и отделить щечки от корпуса ударно-спускового механизма;

- отделить курок: поставить курок на боевой взвод и вставить тонкий конец выкколотки в отверстие на нижнем конце стержня; взять ударно-спусковой механизм левой рукой за рукоятку, указательным пальцем этой же (левой) руки нажать на спусковой крючок (приподнятв шептало), а правой рукой снять курок с его оси;

- отделить стержень с боевой пружиной: взять ударно-спусковой механизм в правую руку, упереть головку стержня в угол стола или в какой-либо другой деревянный предмет, сжать боевую пружину и осторожно вынуть выколотку из отверстия стержня и, постепенно ослабляя нажим на пружину, отделить стержень с боевой пружиной от корпуса; снять пружину со стержня^**. При отделении стержня следует соблюдать осторожность, так как действием пружины стержень может быть с силой выброшен;

^** (Если имеется паз для выколотки в гнезде для боевой пружины, то, нажимая на спицу курка, надо совместить верхнее отверстие в стержне с этим пазом и вставить в него тонкий конец выколотки до упора в стенку корпуса. После снятия курка с оси вынуть стержень из корпуса вместе с боевой пружиной и выколоткой и вставить их в канал приспособления для сборки и разборки ударно-спускового механизма* вставить ключ-отвертку в паз приспособления, головку стержня упереть в твердый предмет и, нажимая на ключ-отвертку сжать боевую пружину и вынуть выколотку. Ослабляя давление на ключ-отвертку, постепенно разжать боевую пружину, вынуть ее из приспособления со стержнем и отделить друг от друга. )

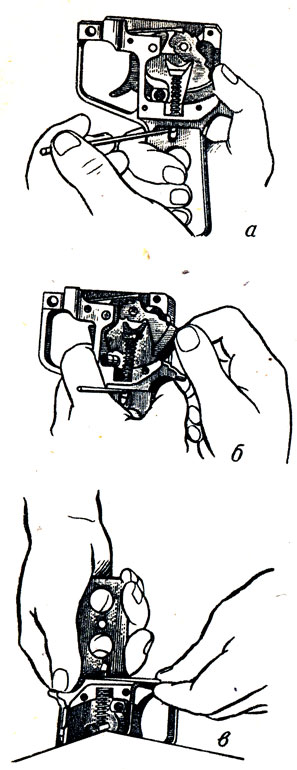

Рис. 63. Порядок разборки ударно-спускового механизма: а-вставить выколотку в отверстие стержня; б - снять курок с оси; в - отделить стержень с боевой пружиной

- отделить спусковой крючок: тонким концом выколотки вытолкнуть ось спускового крючка, приподняв спусковой крючок вверх и влево, вывести его нижний зуб из окна. Подать его внутрь корпуса и затем отделить;

- отделить предохранитель спуска: нажать на предохранитель с правой стороны, затем осторожно вынуть предохранитель спуска, стопор и пружину стопора^*;

^* (При разборке ударно-спускового механизма запрещается отделять шептало. )

- разобрать бойковый механизм. Нажимая на опорную втулку сжать пружину бойка, снять с бойка стопор, сдвинув его в сторону, снять опорную втулку, пружину и фланец.

Сборка гранатомета производится в обратном порядке.

Предохранитель ствола поступает вместе с гранатометом, но не установленным на него. Для установки его на гранатомет на казенную часть ствола надевается гайка и отводится до антабки, затем надевается диск и доводится до упора. В кольцевой зазор между диском и стволом гранатомета вкладываются два полукольца, а на диск до отказа навинчивается гайка. Предохранитель ствола должен прочно и без качки удерживаться на стволе. При разборке гранатомета предохранитель ствола не отделяется.
