§ 8. Ручные осколочные гранаты

Ручные гранаты на протяжении многих столетий состояли на вооружении русской армии. Они успешно применялись русскими воинами при отражении нашествий неприятеля на нашу землю. В современном бою ручные гранаты являются надежным средством поражения противника.

На вооружении Советской Армии состоят ручные осколочные гранаты дистанционного действия РГД-5 и Ф-1 (рис. 71).

Назнаение и боевые свойства гранат

Рис. 70. Положение стрелка для осмотра оружия стоя

Ручные осколочные гранаты предназначены для поражения осколками живой силы противника. При взрыве граната образует большое количество разлетающихся осколков, обладающих энергией, достаточной для поражения живой силы.

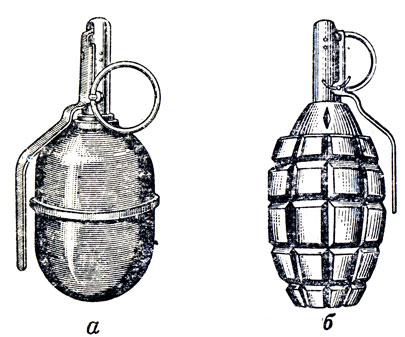

Рис. 71. Общий вид ручных осколочных гранат: а - граната РГД-5; б - граната Ф-1

Ручные осколочные гранаты особенно эффективны в ближнем бою (при атаке, ведении боя в окопах, населенных пунктах, лесу, горах, убежищах).

В зависимости от дальности разлета осколков гранаты подразделяются на наступательные и оборонительные. Боевые свойства гранат приведены в табл. 8.

Таблица 8

^* (Метается только из-за укрытий, из танка, БМП, БТР)

Устройство ручной осколочной гранаты РГД-5

Ручная осколочная граната РГД-5 (рис. 72) предназначается для применения в основном в наступательном бою. Она состоит из корпуса, разрывного заряда и запала.

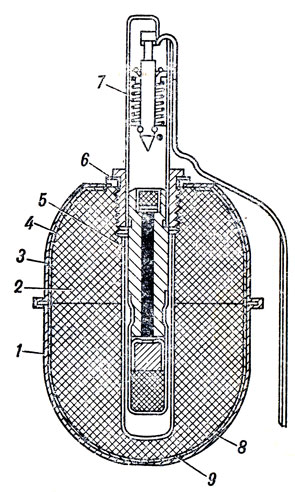

Рис. 72. Устройство ручной осколочной гранаты РГД-5: 1 - корпус; 2 - разрывной заряд, 3 - колпак; 4 - вкладыш колпака 5 - трубка для запала; 6 - манжета; 7 - запал; 8 - поддон; 9 - вкладыш поддона

Корпус служит для помещения разрывного заряда и трубки для запала. Он состоит из верхней и нижней частей и включает внешнюю оболочку и вкладыш, которые служат для образования осколков при взрыве гранаты.

К верхней части корпуса с помощью манжеты присоединяется трубка для запала, служащая для присоединения запала к гранате и герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала (рис. 73). Запалы всегда находятся в боевом положении. Разбирать их и проверять работу ударного механизма категорически запрещается.

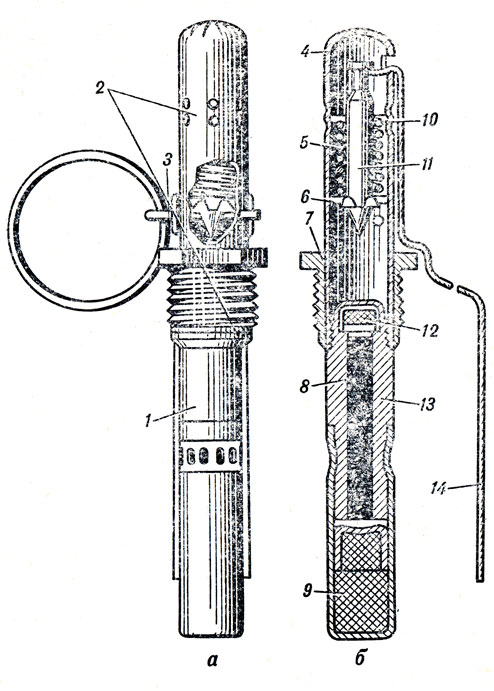

Рис. 73. Запал гранаты УЗРГМ: а - общий вид; б - разрез; 1 - собственно запал; 2 - ударный механизм; 3 - предохранительная чека; 4 - трубка ударного механизма; 5 - боевая пружина; 6 - шайба ударника; 7 - соединительная втулка; 8 - замедлитель; 9 - капсюль-детонатор; 10 - направляющая шайба; 11 - ударник; 12 - капсюль-воспламенитель; 13 - втулка замедлителя; 14 - спусковой рычаг

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала. Соединительная втулка соединяет запал с корпусом гранаты. Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника; она закреплена в верхней части трубки ударного механизма. Боевая пружина предназначена для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя; она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним - в шайбу ударника. Ударник служит для накола и воспламенения капсюля-воспламенителя; он помещается внутри трубки ударного механизма. Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины. Спусковой рычаг предназначен для удержания ударника во взведенном положении (боевая пружина сжата). Предохранительная чека служит для удержания спускового рычага на трубке ударного механизма; она проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма; для ее выдергивания имеется кольцо.

Собственно запал предназначен для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора.

Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри - канал, в котором помещается замедлитель, снаружи - проточку для присоединения гильзы капсюля-детонатора. Капсюль-воспламенитель предназначен для воспламенения замедлителя; замедлитель - для передачи огня от капсюля-воспламенителя к капсюлю-детонатору, он состоит из запрессованного малогазового состава. Капсюль-детонатор служит для взрыва разрывного заряда гранаты; он помещается в гильзе, закрепленной на нижней части втулки замедлителя.

Устройство ручной осколочной гранаты Ф-1

Ручная осколочная граната Ф-1 применяется преимущественно в оборонительном бою. Она состоит из корпуса, разрывного заряда и запала. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым он обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске в него ввертывается пластмассовая пробка.

Назначение и устройство разрывного заряда и запала гранаты Ф-1 такие же, как и гранаты РГД-5.

Работа частей и еханизмов гранат

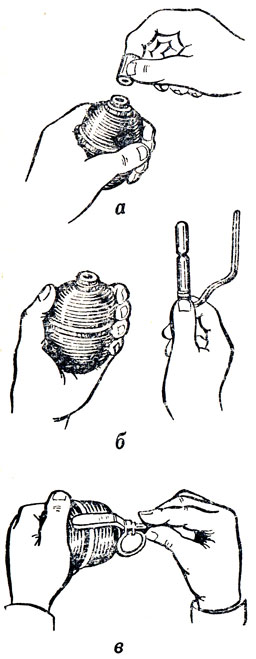

Рис. 74. Заряжание ручной осколочной гранаты: в - вывинчивание пробки; б - доставание запала; в - ввинчивание запала

Перед метанием гранаты. Вывернуть пробку из трубки, на ее место ввернуть до отказа запал. Части ударного механизма запала находятся в следующем положении: ударник взведен и удерживается в верхнем положении вилкой спускового рычага, соединенного с трубкой ударного механизма предохранительной чекой. Концы предохранительной чеки разведены и прочно удерживают ее в запале.

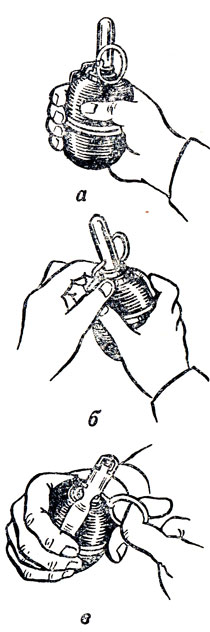

Рис. 75. Действия перед метанием ручной осколочной гранаты: а - прижатие спускового рычага к корпусу гранаты; 6 - выпрямление концов предохранительной чеки; в - выдергивание предохранительной чеки

При метании гранаты. Гранату для метания взять в руку так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Не отпуская рычага, за кольцо выдернуть предохранительную чеку и бросить гранату в цель. При выдергивании чеки положение частей запала не меняется, ударник во взведенном положении удерживается спусковым рычагом, который овобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под воздействием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель (дистанционную часть запала) и, пройдя его, передается капсюлю-детонатору. Капсюль детонируется и вызывает взрыв разрывного заряда гранаты. Корпус гранаты разрывается, и осколки разлетаются в разные стороны.

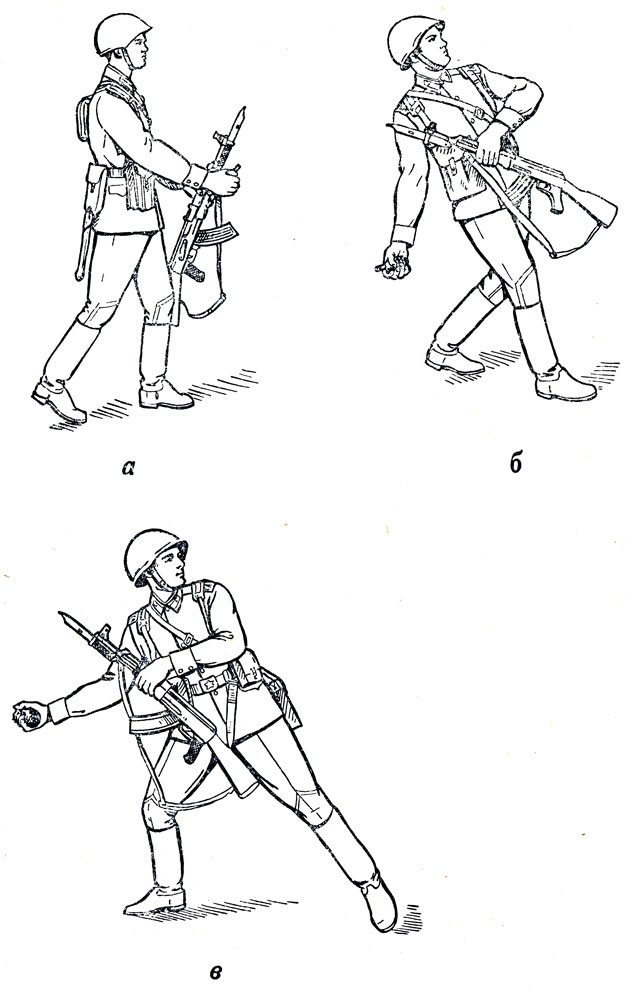

Рис. 76. Метание гранаты в движении: а, б и в - последовательность действий

Приемы и правила заряжения и метания ручных гранат

Метание гранаты складывается из следующих приемов: изготовка для метания (заряжание и принятие положения) и метание гранаты. На занятиях при метании боевых гранат надевается стальной шлем.

Заряжание гранаты производится по команде "Подготовить гранаты", а в бою, кроме того, и самостоятельно.

Для заряжания необходимо достать гранату левой рукой из сумки, а правой рукой вывинтить пробку из трубки корпуса (рис. 74). Затем, держа гранату в левой руке, правой рукой извлечь из гнезда сумки запал. Вставить запал в центральную трубку и ввинтить до отказа. Граната готова к броску.

Метание ручных осколочных гранат производится из различных положений: стоя, с колена, лежа, а также и в движении из БМП (БТР) и в пешем порядке (только наступательных).

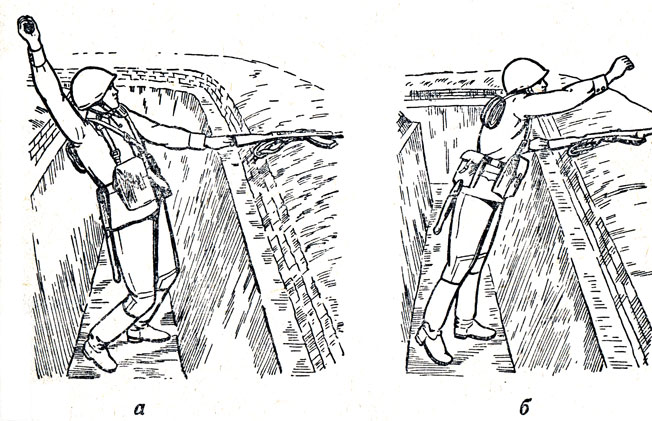

Рис. 77. Метание гранаты из траншеи (окопа): а и б - последовательность действий

Для метания гранаты выбирается место и принимается такое положение, чтобы можно было сделать бросок без помех, то есть чтобы на пути полета гранаты не было ветвей деревьев, высокой травы, проводов и других препятствий.

Метание гранаты производится по команде "Гранатой - ОГОНЬ", а в бою, кроме того, и самостоятельно.

Рис. 78. Гранатная сумка на поясном ремне

Для метания гранаты необходимо взять гранату в руки и пальцами плотно прижать спусковой рычаг к корпусу гранаты (рис, 75); продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки; удерживая спусковой рычаг в прижатом положении, за кольцо выдернуть предохранительную чеку; размахнуться и бросить гранату в цель (при метании оборонительной гранаты сразу после броска укрыться).

При метании гранаты в движении шагом или бегом (рис. 76) необходимо, удерживая гранату в правой полусогнутой руке, а оружие в левой, выдернуть предохранительную чеку. С шагом левой ноги вынести руку с гранатой вперед и вниз; на втором шаге (правой ногой) рука продолжает движение по дуге вниз назад с одновременным поворотом корпуса вправо; на третьем шаге, выставив левую ногу по направлению к цели на носок и согнув правую ногу в колене, закончить поворот корпуса и замах рукой. Используя скорость движения и вкладывая в бросок последовательно силу ног, корпуса и руки, метнуть гранату, пронося ее над плечом.

Для метания гранаты из траншеи или окопа (рис. 77) необходимо положить оружие на бруствер, взять гранату в правую руку и выдернуть предохранительную чеку; отставить (насколько можно) правую ногу назад; прогибаясь в пояснице и слегка сгибая обе ноги, отвести правую руку с гранатой назад до отказа; опираясь на левую руку, резко выпрямиться и метнуть гранату в цель, после чего укрыться в траншее (окопе).

Для поражения живой силы противника, расположенной в окопе (траншее), нужно метать гранату под углом к горизонту примерно 35 - 45°, чтобы граната падала в окоп по навесной траектории и меньше перекатывалась через траншею или откатывалась в сторону.

Меры безопасности при обращении с гранатами

Гранаты переносятся в гранатных сумках (рис. 78). Запалы помещаются в них отдельно от гранат, при этом каждый запал завертывается в бумагу или ветошь.

Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка для запала и запал должны быть чистыми, без помятостей и ржавчины; концы предохранительной чеки должны быть разведены и не иметь трещин на загибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости. Подмоченные и загрязненные гранаты и запалы необходимо протереть и высушить под наблюдением командира; нельзя сушить их около огня.

Гранаты и запалы периодически осматриваются. Заряжать гранату (вставлять запал) разрешается только перед ее метанием. Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты вне сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается.

Вопросы

1. Расскажите о назначении ручных осколочных гранат РГД-5 и Ф-1 и назовите их боевые свойства.

5. Расскажите о мерах безопасности при обращении с гранатами.
