§ 5. Средства индивидуальной защиты

Средства индивидуальной защиты предназначены для защиты от попадания внутрь организма, на кожные покровы и одежду радиоактивных, отравляющих веществ и бактериальных (биологических) средств. К ним относятся средства защиты органов дыхания (противогазы, респираторы, противопыльные тканевые маски, ватно-марлевые повязки) и средства защиты кожи (защитная одежда, подручные средства защиты кожи).

Для защиты органов дыхания используются фильтрующие противогазы (общевойсковой, ГП-5, ГП-5м, ГП-4у, ПДФ-Ш). Они являются основным средством индивидуальной защиты человека от попадания в органы дыхания, на глаза и лицо радиоактивных, отравляющих веществ и бактериальных (биологических) средств. Принцип защитного действия этих противогазов основан на очищении (фильтрации) вдыхаемого человеком воздуха от вредных примесей.

Общевойсковой противогаз

Общевойсковой противогаз (рис. 106) состоит из фильтрующе-поглощающей коробки и лицевой части. В комплект противогаза, кроме того, входят сумка для хранения и переноски противогаза и коробка с незапотевающими пленками, используемыми для предохранения стекол от запотевания.

Фильтрующе-поглощающая коробка противогаза служит для очистки вдыхаемого воздуха от радиоактивных, отравляющих веществ и бактериальных (биологических) средств. В металлическом корпусе коробки помещены специальные поглотители и противо-дымный фильтр. При вдохе воздух, поступающий в коробку, проходит сначала через фильтр., на котором остаются частицы пыли, дыма, тумана, а затем через поглотители, где задерживаются пары ОВ.

Лицевая часть противогаза состоит из резиновой шлем-маски (пяти ростов) с очковыми узлами и обтекателями, клапанной коробки и соединительной трубки. Она обеспечивает подведение очищенного в фильтрующе-поглощающей коробке воздуха к органам дыхания, а также служит для защиты глаз, кожи лица.

Очковый узел состоит из смотрового стекла, внутренней и внешней обойм, которыми стекло крепится в корпусе шлем-маски, и прижимного кольца для крепления незапотевающей пленки.

Обтекатели предназначены для подвода вдыхаемого воздуха непосредственно к стеклам очкового узла, благодаря чему снижается их запотеваемость.

Клапанная коробка служит для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри нее имеются клапан вдоха и два - основной и дополнительный - клапана выдоха.

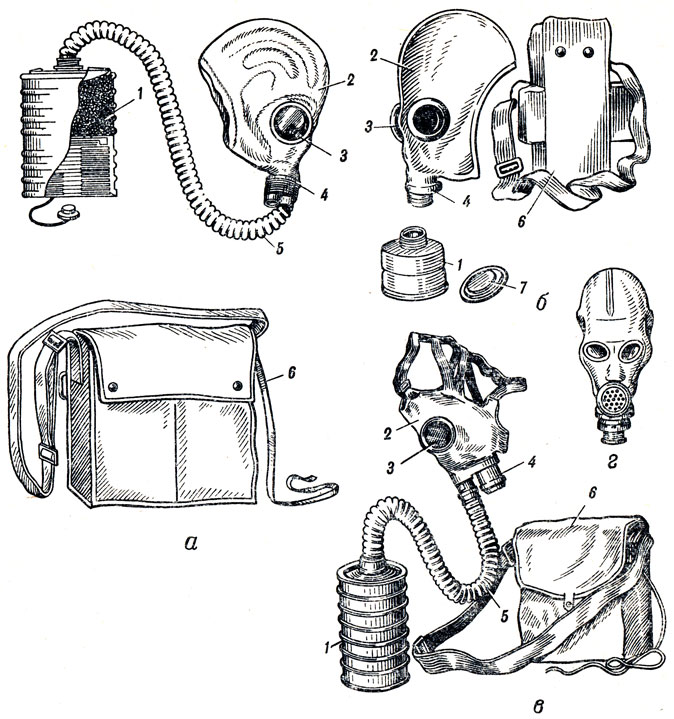

Рис. 106. Фильтрующие противогазы: а - общевойсковой противогаз; б - противогаз ГП-5; в - противогаз ГП-4у; г - шлем-маска с мембранной коробкой, входящая в комплект противогазов общевойскового и ГП-5м; 1 - фильтрующе поглощающая коробка; 2 - лицевая часть (у противогаза общевойскового и ГП-5 - шлем-маска; у противогаза ГП-4у-маска); 3 - очковый узел; 4 - клапанная коробка; 5 - соединительная трубка; 6 - сумка для противогаза; 7 - коробка с незапотевающими пленками

Соединительная трубка соединяет шлем-маску с фильтрующе-поглощающей коробкой.

Особенности устройства противогазов ГП-5, ГП-4у, ПДФ-Ш

Противогаз ГП-5 состоит из фильтрующе-поглощающей коробки малого габарита (типа ГП-5) и шлем-маски (пяти ростов); противогаз ГП-4у - из фильтрующе-поглощающей коробки большого габарита (типа ГП-4у) и маски (трех ростов) с соединительной трубкой. Противогаз ПДФ-Ш, предназначенный для учащихся старших классов, комплектуется аналогично противогазу ГП-5, но имеет шлем-маски только четырех ростов. В комплекты противогазов входят также сумка для противогаза и средство для предохранения стекол очковых узлов от запотевания (в противогазах ГП-5 и ПДФ-Ш - незапотевающие пленки, в противогазе ГП-4у - специальный карандаш).

Подбор шлем-маски (маски), проверка исправности, сборка и укладка противогаза

Перед тем как пользоваться противогазом, важно правильно подобрать по росту лицевую часть противогаза, проверить его исправность.

Для определения роста ппем-маски надо измерить голову по замкнутой линии, проходящей через макушку, щеки и подбородок. При величине измерения до 63 см нужна шлем-маска нулевого роста; 63,5 - 65,5 см - первого; 66 - 68 см - второго; 68,5 - 70,5 см - третьего; более 71 см - четвертого роста. Для подбора маски нужно измерить высоту лица - расстояние от переносицы до нижней точки подбородка. При высоте лица 99 - 109 мм требуется маска первого оста; 109 - 119 мм - второго; более 119 мм - третьего. Правильно подобранная шлем-маска (маска) должна плотно прилегать к ицу и исключать возможность проникновения наружного воздуха органы дыхания, минуя фильтрующе-поглощающую коробку.

Подбор шлем-маски (маски) и проверка исправности противогаза проводятся внешним осмотром и испытанием противогаза на ерметичность в целом. При внешнем осмотре устанавливают: нет и трещин и проколов в шлем-маске (маске) и соединительной рубке; целость стекол очковых узлов, исправность обтекателей, исправность клапанной коробки и состояние клапанов; состояние фильтрующе-поглощающей коробки (нет ли пробоин, вмятин).

Сборку общевойскового противогаза производят в следующем порядке. Ввертывают до отказа ввиитную гайку соединительной трубки в клапанную коробку шлем-маски; в левую руку берут фильтрующе-поглощающую коробку горловиной вниз, а в правую - накидную гайку соединительной трубки и навинчивают гайку до отказа на горловину коробки. При сборке противогаза ГП-5 в левую руку берут шлем-маску (за клапанную коробку), правой рукой ввинчивают до отказа фильтрующе-поглощающую коробку навинтованной горловиной в патрубок клапанной коробки шлем-маски.

Для проверки противогаза на герметичность необходимо надеть шлем-маску (маску), вынуть коробку из сумки, закрыть отверстие в дне коробки резиновой пробкой (рукой) и сделать глубокий вдох. Если воздух под лицевую часть не проходит - противогаз исправен.

Проверенный противогаз в собранном виде помещают в сумку. Общевойсковой противогаз укладывают так: фильтрующе-поглощающую коробку кладут в сумку; складывают шлем-маску, для чего берут одной рукой за очковый узел, другой рукой перегибают шлем-маску пополам и закрывают другое стекло; вкладывают в сумку соединительную трубку и сложенную шлем-маску клапанной коробкой вниз.

При укладке противогаза ГП-5 или ПДФ-Ш фильтрующе-поглощающую коробку ставят в сумку, шлем-маску не перегибают, могут быть немного подвернуты головная и боковые ее части. При укладывании маски противогаза ГП-4у необходимо внутрь вложить назатыльник и тесемки крепления, после чего вложить в большое отделение сумки сначала соединительную трубку, а затем маску клапанной коробкой вниз.

Правила ношения противогаза и пользования им

Противогаз носят в положениях: "походном" (если нет непосредственной угрозы нападения противника); "наготове" (если такая угроза есть и поданы сигнал "Воздушная тревога" или команда "Противогаз готовь"); "боевом" (по команде "Газы", а также при первых признаках химического или бактериологического (биологического) заражения).

В "походном" положении противогаз носят на левом боку. Верх сумки должен быть на уровне талии, клапан застегнут.

При переводе противогаза в положение "наготове" необходимо передвинуть сумку вперед, расстегнуть клапан, закрепить противогаз поясной тесьмой (шнуром).

Для перевода противогаза в "боевое" положение необходимо задержать дыхание, закрыть глаза, снять головной убор, вынуть шлем-маску. Взять ее обеими руками за утолщенные края у нижней части так, чтобы большие пальцы были снаружи, а остальные внутри. Приложить нижнюю часть шлем-маски под подбородок и резким движением рук вверх и назад натянуть ее на голову так, чтобы не было складок, а очковый узел пришелся против глаз. Сделать полный выдох, открыть глаза и возобновить дыхание. Надеть головной убор и закрепить противогаз на боку, если этого не было сделано ранее.

При переводе в "боевое" положение противогаза ГП-4у необходимо, соблюдая ту же последовательность, вынуть маску из сумки и взять ее обеими руками за височные и затылочные тесемки так, чтобы большие пальцы были обращены внутрь. Приложив нижнюю часть маски к подбородку, натянуть ее на лицо, а боковые тесемки завести за уши. Свободные концы затылочных тесемок затянуть так, чтобы края маски плотно прилегли к лицу.

Противогаз снимается по команде "Противогаз снять". Для этого нужно взять свободной рукой клапанную коробку, слегка оттянуть шлем-маску (маску) вниз и движением руки вперед вверх снять ее.

Для надевания противогаза на пораженного необходимо опуститься на колени и положить на них его голову (или посадить пораженного); вынуть из сумки шлем-маску (маску) и, взяв ее обеими руками у нижней части, подвести к подбородку пораженного; слегка растягивая края (тесемки), надеть ее на голову.

Пользование неисправным противогазом

При повреждении противогаза в условиях зараженного воздуха придется какое-то время пользоваться им. Если шлем-маска (или одна из тесемок крепления маски) незначительно порвана, надо ладонью плотно прижать ее к лицу. При большом порыве шлем-маски (маски), повреждении стекол очковых узлов, клапанов вдоха или выдоха следует задержать дыхание, закрыть глаза, снять шлем-маску (маску) и отвинтить соединительную трубку от фильтрующе-поглощающей коробки, затем взять горловину коробки в рот, зажать пальцами нос и дышать через коробку (не открывая глаз). Проколы (пробоины) в фильтрующе-поглощающей коробке можно замазать глиной, землей, мякишем хлеба. При повреждении соединительной трубки общевойскового противогаза следует отвинтить ее и привинтить фильтрующе-поглощающую коробку непосредственно к клапанной коробке лицевой части противогаза.

Респиратор Р-2, правила пользования им

Респиратор Р-2 представляет собой фильтрующую полумаску, снабженную двумя клапанами вдоха, одним клапаном выдоха, оголовьем и носовым зажимом. Он применяется для защиты от радиоактивной пыли и бактериальных аэрозолей.

Респираторы изготовляются трех размеров. Для подбора нужного размера необходимо измерить высоту лица, как это делается при подборе роста маски противогаза ГП-4у. При высоте лица от 99 до 109 мм требуется респиратор первого размера, от 109 до 119 мм - второго, более 119 - третьего. Надевать респиратор надо так, чтобы подбородок и нос хорошо разместились внутри маски, затем прижать концы зажима к носу.

Для проверки плотности прилегания надетой полумаски необходимо плотно закрыть ладонью отверстия предохранительного экрана клапана выдоха и сделать легкий выдох. Если при этом по линии прилегания респиратора к лицу воздух не выходит, а лишь несколько раздувает полумаску, респиратор надет герметично.

Простейшие средства защиты органов дыхания

К простейшим средствам защиты органов дыхания относятся ватно-марлевые повязки и противопыльные тканевые маски (ПТМ-1).

Они применяются для защиты органов дыхания от радиоактивной пыли и бактериальных аэрозолей. Для защиты от отравляющих веществ простейшие средства защиты органов дыхания не пригодны.

Для изготовления ватно-марлевой повязки (рис. 107) берут кусок марли размером 100 X 50 см. На него кладут слой ваты толщиной 1 - 2 см, края марли загибают с обеих сторон и накладывают на вату, а концы по длине разрезают на 30 - 35 см с каждой стороны. Повязка должна закрывать подбородок, рот и нос. Глаза защищают противопылевыми очками.

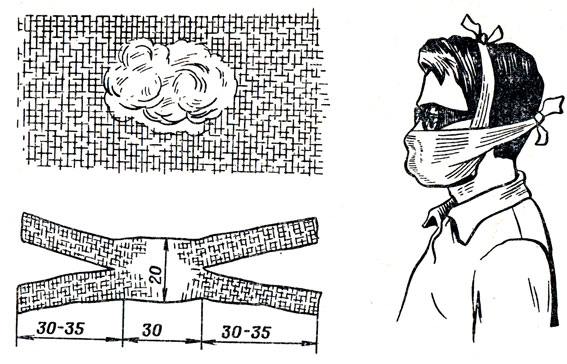

Рис. 107. Изготовление ватно-марлевой повязки (размеры даны в сантиметрах)

Противопыльная тканевая маска (рис. 108) состоит из корпуса и крепления (корпус изготовляется из четырех-пяти слоев ткани). Раскрой корпуса и крепления производится по выкройкам или лекалам. В корпусе маски делают смотровые отверстия, в которые вставляются стекла или пластины из какого-либо прозрачного материала. Плотное прилегание маски к голове обеспечивается с помощью резиновой тесьмы, вставляемой в верхний шов, и завязок, пришитых к нижнему шву крепления, а также с помощью поперечной резинки, прикрепляемой к верхним узлам корпуса маски.

Рис. 108. Противопыльная тканевая маска ПТМ-1: 1 - корпус маски; 2 - смотровые отверстия; 3 - крепление; 4 - резиновая тесьма; 5 - поперечная резинка; 6 - завязки

Для надевания маски ПТМ-1 необходимо поперечную резинку и крепление перебросить на наружную сторону маски. Взять обеими руками нижний край крепления так, чтобы большие пальцы были обращены наружу, плотно приложить нижнюю часть корпуса маски к подбородку, крепление отвести за голову и ладонями плотно прижать маску к лицу. Затем, расправив крепление на голове, стянуть его. Завязать концы затылочных завязок и натянуть на голову поперечную резинку, придав маске наиболее удобное положение на лице.

Медицинские средства индивидуальной защиты

К медицинским средствам индивидуальной защиты относятся аптечка индивидуальная (АИ-2) и индивидуальный противохимический пакет (ИПП-8).

Аптечка индивидуальная (рис. 109) предназначена для оказания само- и взаимопомощи в целях предотвращения тяжелых последствий воздействия оружия массового поражения, а также для предупреждения и ослабления инфекционных заболеваний. Она содержит различные средства профилактики и первой медицинской помощи.

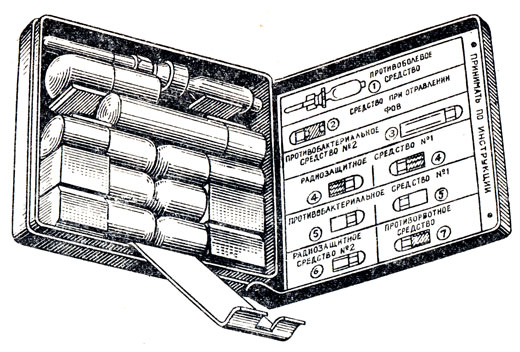

Рис. 109. Аптечка индивидуальная АИ-2

Противоболевое средство находится в шприц-тюбике (гнездо 1). Его используют при переломах, обширных ранах и ожогах. В гнезде 2 находится средство для предотвращения отравления ОВ нервно-паралитического действия (фосфорорганическими ОВ-ФОВ). Его принимают: одну таблетку после сигнала "Химическая тревога" (одновременно надевают противогаз) и еще одну таблетку при нарастании признаков отравления. Противобактериальное средство № 2 (гнездо 3) принимают после облучения при возникновении желудочно-кишечных расстройств по семь таблеток в один прием в первые сутки, по четыре таблетки в последующие двое суток. Радиозащитное средство № 1 (гнездо 4) принимают при угрозе облучения по шесть таблеток за один прием; при новой угрозе облучения через 4-5 часов принимают еще по шесть таблеток. Противобактериальное средство № 1 (гнездо 5) принимают при угрозе или бактериологическом (биологическом) заражении, а также при ранениях или ожогах - сначала принимают содержимое одного пенала (сразу пять таблеток), через 6 часов - содержимое второго пенала (также пять таблеток). Радиозащитное средство № 2 (гнездо 6) принимают после выпадения радиоактивных осадков по одной таблетке ежедневно в течение десяти дней. Про-тиворвотное средство (гнездо 7) принимают по одной таблетке сразу после облучения, а также при появлении тошноты после ушиба головы.

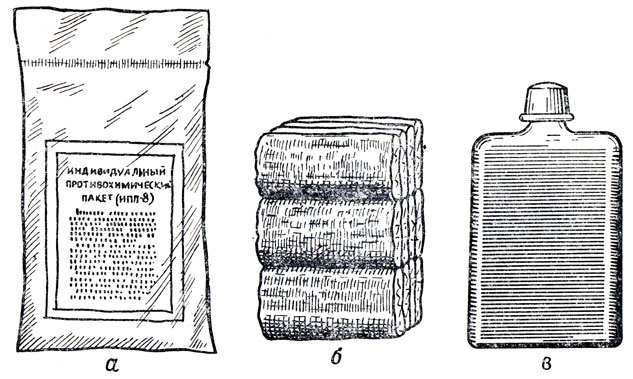

Рис. 110. Индивидуальный противохимический пакет (ИПП-8): а - общий вид пакета; б - ватно-марлевые тампоны; б - флакон с жидкостью

Индивидуальный противохимический пакет (рис. 110) предназначен для обезвреживания капельно-жидких отравляющих веществ, попавших на открытые участки кожи и одежду. Он состоит из стеклянного флакона с навинчивающейся крышкой, в котором находится дегазирующий раствор, и ватно-марлевых там-понов. Флакон и тампоны заключены в герметичную оболочку. При пользовании ИПП тампоны смачивают жидкостью из флакона и протирают зараженные участки кожи и одежды. Необходимо знать, что жидкость индивидуального противохимического пакета ядовита и опасна при попадании в глаза.

Простейшие средства защиты кожи

При нахождении в зонах радиоактивного, химического и бактериологического (биологического) заражения необходимо защищать не только органы дыхания, но и все тело человека. Население, не связанное с работой в очаге поражения, может использовать простейшие средства защиты кожи. Это может быть как производственная одежда (спецовки, сшитые в большинстве случаев из брезента), так и бытовая (плащи с капюшоном и накидки из прорезиненной ткани или из ткани, покрытой хлорвиниловой пленкой), а также резиновые сапоги, резиновые и кожаные перчатки.

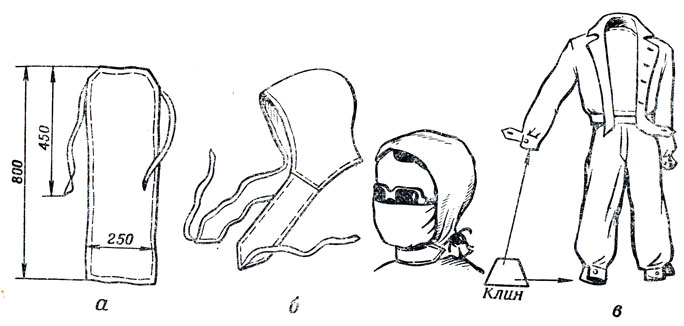

Рис. 111. Герметизация повседневной одежды: а - выкройка нагрудника (размеры даны в миллиметрах); б - капюшон и пользование им; в - герметизирующие клинья, пришитые к разрезам куртки и брюк

Обычные спортивные, рабочие или школьные костюмы и другую одежду можно использовать для защиты от радиоактивных веществ после их герметизации. С этой целью применяют нагрудные клапаны из плотной ткани, под боковые застежки и разрезы брюк пришивают клинья (рис. 111). Голову защищают капюшоном, шарфом или обычным головным платком. Одежда должна быть застегнута на все пуговицы, крючки или кнопки, воротник поднят и поверх него шея плотно обвязана шарфом, рукава обвязаны вокруг запястий тесемками, низ куртки, пиджака заправлен в брюки, брюки выпущены поверх сапог (бот). Чтобы одежда защищала от паров ОВ, ее пропитывают специальной пастой (К-4) или мыльно-масляной эмульсией. Мыльно-масляную эмульсию приготовляют из расчета 250-300 г измельченного хозяйственного мыла и 0,5 л минерального или растительного масла на 2 л воды, подогретой до 60-70 °С. Масло добавляют после полного растворения мыла и энергично перемешивают. Костюм помещают в таз (ведро) с раствором, затем слегка отжимают и сушат на открытом воздухе.

Специальная защитная одежда

Для работы в очагах поражения личный состав невоенизированных формировании использует специальную одежду. К ней относятся: легкий защитный костюм Л-1, защитная фильтрующая одежда (ЗФО) и общевойсковой защитный комплект.

Легкий защитный костюм Л-1 изготовлен из прорезиненной ткани и состоит из рубахи с капюшоном, брюк с чулками, двупалых перчаток и подшлемника; имеется также сумка для переноски костюма. Костюмы изготовляют трех размеров: первый - при росте до 165 см, второй - от 165 до 172 см, третий - выше 172 см.

Защитная фильтрующая одежда обеспечивает надежную защиту кожных покровов от радиоактивных веществ и бактериальных (биологических) средств. При пропитке водным раствором специальной пасты она обеспечивает и защиту от паров отравляющих веществ. ЗФО состоит из хлопчатобу мажного комбинезона особого покроя (рис. 112), нательного белья и двух пар хлопчатобу мажных портянок. Комбинезон шьют трех размеров: первый - при росте до 160 см, второй - от 160 до 170 см, третий - выше 170 см.

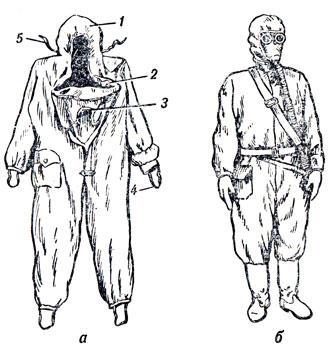

Рис. 112. Комбинезон защитной фильт рующей одежды (ЗФО): а - общий вид; б - ЗФО в 'боевом' положении: 1 - капюшон; 2 - нагрудный клапан комбинезона; 3 - горловой клапан; 4 - штрипки под-рукавников; 5 - вздержки

Общевойсковой защитный комплект состоит из защитного плаща ОП-1, защитных чулок и защитных перчаток. В зависимости от предназначения комплект может быть применен в виде накидки, надетым в рукава или в виде комбинезона. Как накидку комплект используют при внезапном применении противником отравляющих веществ и бактериальных (биологических) средств или при выпадении радиоактивных веществ; надетым в рукава - при действиях на местности, зараженной радиоактивными веществами и бактериальными (биологическими) средствами, а также при выполнении работ по обеззараживанию техники и транспорта. При действиях на местности, зараженной отравляющими веществами, и при сильном пылеобразовании в зонах химического и бактериологического (биологического) заражения комплект применяют в виде комбинезона.

Надевают специальную защитную одежду, как правило, на незаряженной местности (в укрытиях, помещениях и т. д.) непосредственно перед работой (в условиях заражения воздуха это делается при надетом противогазе). Снимают ее также на незараженной местности. При этом надо следить, чтобы незащищенные части тела не касались внешней стороны защитной одежды. Сняв защитную одежду, надо отойти в наветренную сторону и снять противогаз, поддевая шлем-маску большим пальцем с затылочной части.

Вопросы

1. Для чего предназначены средства индивидуальной защиты и на чем основан принцип действия противогаза?

6. Как приспособить повседневную одежду к защите от ОВ?
