Безоткатные орудия (Инженер-полковник И. Шимов)

Боевое применение безоткатных орудий (как и любого оружия) определяется тактико-техническими свойствами этих орудий. Чтобы составить ясное представление о принципе действия и конструкции безоткатных орудий, их применении, а также отличии безоткатных орудий от обычных, рассмотрим выстрел из артиллерийского орудия.

В момент выстрела из артиллерийского орудия пороховые газы с огромной силой равномерно давят на внутренние стенки ствола, дно снаряда и дно гильзы. Силы давления на стенки ствола взаимно уравновешиваются. Давление пороховых газов на снаряд выбрасывает его из орудия, а давление их на дно гильзы, прочно удерживаемой затвором, приводит к возникновению силы отдачи, стремящейся отбросить орудие в сторону, противоположную движению снаряда.

В старину, когда стволы делались неподвижными, под действием отдачи все орудия при выстреле откатывались на колесах назад. Это значительно снижало меткость стрельбы, разбалтывало орудие и быстро приводило его в негодность. Поэтому впоследствии в конструкцию артиллерийских орудий были введены специальные противооткатные устройства, а позднее и дульные тормоза, поглощающие силу отдачи при выстреле.

Однако нагрузка на лафет у подобных орудий все же остается значительной. Следовательно, приходится увеличивать прочность лафета, а значит, и вес его и орудия в целом. Вес же является одной из важнейших боевых характеристик орудия. Поэтому конструкторы стремились найти пути уменьшения веса орудий стрелковых подразделений за счет создания конструкций, у которых отсутствовала бы сила отдачи. Такие артиллерийские орудия созданы. Они получили название безоткатных, или динамо-реактивных.

Принцип действия безоткатных орудий можно легко понять (рис. 18, а). При выстреле часть пороховых газов выходит через открытую казенную часть орудия в направлении, противоположном движению снаряда. Возникающая при этом реактивная сила уравновешивает силу отдачи. Таким образом, отпадает необходимость в противооткатных устройствах. Вес безоткатного орудия в 2-3 раза меньше веса обычного, конструкция значительно упрощается.

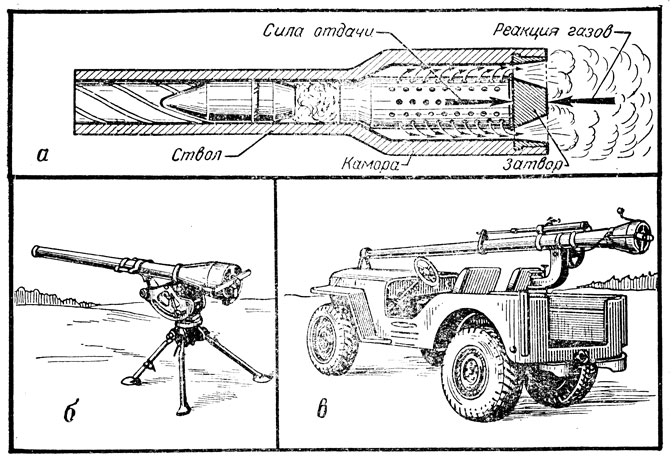

Рис. 18. Безоткатные орудия: а - принцип действия; б и в - общий вид
Рис. 18. Безоткатные орудия: а - принцип действия; б и в - общий вид

Ствол динамо-реактивных орудий имеет вид открытой с обоих концов тонкостенной трубы. Внутренняя поверхность ствола может быть гладкой или нарезной. На казенную часть трубы навинчивается камора, в которую перед выстрелом помещается унитарный патрон. Между стенками гильзы и каморы имеется кольцевой зазор. В поршне затвора (а в случае клина - в нем) имеются сквозные отверстия, образующие сопло. В гильзе патрона имеется множество отверстий, через которые при выстреле выходят пороховые газы. Пройдя по кольцевому зазору, газы попадают в сопло и расширяются, отчего реактивная сила увеличивается.

Выстрел из безоткатного орудия происходит в результате разбивания капсюля ударным механизмом, расположенным в затворе. Пороховые газы, образующиеся от сгорания заряда, пробивают картон, закрывающий отверстия в стенках гильзы, и через кольцевой зазор и сопло выходят наружу, предотвращая отдачу. Большая же часть их проходит через дульце гильзы и давит на дно снаряда, сообщая ему необходимую скорость. Нарезы в канале ствола и на ведущем пояске снаряда обеспечивают вращение снаряда, необходимое для устойчивости его в полете.

В качестве прицельных приспособлений для безоткатных орудий при стрельбе прямой наводкой, как правило, применяются оптические прицелы, а при стрельбе с закрытых позиций - прицелы панорамного типа.

Стрельба из безоткатного орудия производится унитарными патронами с осколочными или осколочно-фугасными гранатами, дымовыми снарядами или бронебойными снарядами кумулятивного действия. По мощности все эти снаряды соответствуют снарядам обычных артиллерийских орудий тех же калибров. Преимущества снарядов кумулятивного действия перед снарядами других типов состоят в высоком бронебойном действии их при стрельбе, с небольшими начальными скоростями. Они просты в устройстве и дешевы в изготовлении. Вот почему кумулятивные снаряды широко применяются для стрельбы из безоткатных орудий по танкам.

Сравнительно давно было установлено, что характер и величина разрушения преграды зависят не только от свойств взрывчатого вещества и величины разрывного заряда, но и от его формы. Оказалось, что за счет создания в разрывном заряде выемки специальной формы можно добиться сосредоточения (кумуляции) ударных волн взрыва заряда и направленности их в желаемую сторону. При наличии кумулятивной выемки газовый поток разрывного заряда не расходится в стороны, а сосредоточивается. В результате давление, температура и скорость газового потока в области кумуляции оказываются значительно выше, чем в расходящемся потоке. Покрытие кумулятивной выемки тонкой металлической воронкой способствует лучшей направленности газового потока и струи расплавленного металла. При выстреле таким снарядом из безоткатного орудия и попадании его в броню значительной толщины кумулятивная струя образует сквозную пробоину.

Безоткатные орудия - легкое и подвижное артиллерийское вооружение пехоты, обладающее рядом преимуществ по сравнению с обычными орудиями. Безоткатные орудия позволяют вести на поле боя эффективную борьбу с танками и самоходно-артиллерийскими установками, а также решать задачи по уничтожению живой силы и огневых средств.

Необходимо подчеркнуть, что безоткатные орудия могут с успехом применяться для стрельбы по амбразурам с целью подавления и уничтожения гарнизонов дотов и дзотов. Обычные орудия, используемые для стрельбы прямой наводкой по амбразурам, могут оказаться слишком тяжелыми и большими по своим габаритам, чтобы их можно было скрытно %подвести на близкие расстояния к огневой точке противника, особенно в горных условиях.

Выполнение безоткатными орудиями указанных задач обеспечивается применением бронебойных снарядов кумулятивного действия с высокой пробиваемостью брони и осколочно-фугасных снарядов, входящих в боекомплект этих орудий.

Следует, однако, отметить, что истечение пороховых газов из ствола назад, позволяющее освободиться от силы отдачи, влечет и ряд нежелательных явлений. К основным из них относятся демаскирующее действие выходящих из казенной части пороховых газов, низкий коэффициент использования заряда, а также наличие опасной для людей зоны сзади сопла (20-30 м), малая дальность прямого выстрела и большое рассеивание.

Первая динамо-реактивная пушка была предложена в 1916 г. в России инженером Рябушинским. В период 1923-1931 гг. в нашей стране под руководством В. М. Трофимова, Е. А. Беркалова и других ученых и конструкторов было разработано несколько образцов динамо-реактивных пушек среднего калибра. Пушка Рябушинского явилась прообразом "фауст-патронов", применявшихся во время второй мировой войны.

В конце второй мировой войны безоткатные орудия использовались для борьбы с танками. Вследствие небольшого веса они могли применяться в боевых порядках стрелковых войск, дополняя огонь артиллерии и обеспечивая быструю поддержку пехоты. В послевоенный период происходит совершенствование безоткатных орудий, создаются более эффективные противотанковые орудия сопровождения пехоты; увеличивается калибр систем и их маневренность.

Безоткатные орудия широко использовались американскими войсками в войне в Корее. Они служили основным противотанковым средством вооружения пехотного батальона. В бою безоткатные орудия устанавливались на танкоопасных направлениях. Для самообороны им, как правило, придавались пулеметы. Огневые позиции (основные и запасные) выбирались с учетом взаимной огневой связи.

75-мм американское безоткатное орудие, установленное на треножном станке, показано на рис. 18, б. Оно имеет следующие тактико-технические данные: вес в боевом положении 72 кг; вес бронебойного снаряда кумулятивного действия около 6 кг; начальная скорость снаряда 305 м/сек и толщина пробиваемой брони 80 мм, максимальная дальность стрельбы 6670 м.

105-мм безоткатное орудие устанавливается в задней части кузова легкового автомобиля; фактически оно является самоходным орудием: огонь ведется непосредственно с автомобиля. Вес орудия в боевом положении (вместе с автомобилем) 1445 кг; наибольший угол возвышения 50°; угол горизонтального обстрела 80°; высота в походном положении 1,8 м; вес бронебойного снаряда кумулятивного действия 13,3 кг. Толщина брони, пробиваемой бронебойным снарядом из этого орудия, значительно выше, чем у 75-мм безоткатного орудия.

Следует отметить, что боевое применение безоткатных орудий в Корее, по данным иностранной печати, показало малую эффективность 57-мм и 75-мм американских безоткатных орудий против танков корейской Народной армии и частей китайских народных добровольцев. В американской военной печати отмечены недостаточная бронепробиваемость снарядов этих орудий и возникновение задержек при стрельбе, вызываемых заусеницами на готовых нарезах ведущих поясков снарядов. К недостаткам 105-мм безоткатного орудия, по данным иностранной печати, следует отнести большие габариты по высоте, затрудняющие маскировку орудий, некоторую привязанность к дорогам и уязвимость расчета орудия от ружейно-пулеметного огня. Эти недостатки ограничивают применение 105-мм безоткатного орудия против танков, так как на поле боя орудие является хорошо видимой целью.

В печати упоминалось о создании 106-мм батальонного противотанкового безоткатного орудия, спаренного с 12,7-мм пристрелочным пулеметом, обеспечивающим большую вероятность попадания в танк с первого выстрела. Это орудие может размещаться на автомобиле, как это и показано на рис. 18, в. Огонь из пулемета ведется трассирующими пристрелочными пулями, позволяющими хорошо корректировать направление стрельбы. Орудие может быть легко снято силами расчета с автомобиля вместе с треножным лафетом для ведения стрельбы с земли. Небольшие габариты этого орудия позволяют легко маскировать его.

Повышение бронепробиваемости снарядов безоткатных орудий неразрывно связано с увеличением их калибра. В настоящее время разработаны орудия калибра 105-120 мм, способные пробивать броню толщиной в 150 мм и более. Так, один из существующих в настоящее время образцов 120-ми безоткатного орудия (рис. 19), по данным печати, может вести борьбу с современными тяжелыми танками. Орудие имеет лафет, боевой ход с двумя колесами и щит, защищающий расчет от осколков и пуль. На дульной части ствола имеется приспособление для буксировки орудия тягачом или автомобилем. Вес 120-мм безоткатного орудия достигает 1000 кг. Расчет 4 человека.

Рис. 19. 120-мм безоткатное орудие в боевом положении
Рис. 19. 120-мм безоткатное орудие в боевом положении

Для дальнейшего увеличения маневренности и возможности боевого применения безоткатных орудий проводятся опыты установки ряда образцов их на специальные гусеничные бронетранспортеры. Ведутся также опыты по установке нескольких безоткатных орудий на один гусеничный бронетранспортер, в результате чего создаются комплексные самоходные установки, которые могут вести огонь как одиночными выстрелами, так и залпами.

Несмотря на недостатки, свойственные безоткатным орудиям, они являются мощным вооружением пехоты для борьбы с танками, поражения живой силы и огневых средств. В будущем безоткатные орудия могут получить дальнейшее развитие наряду с обычной противотанковой и другой артиллерией.
