Телевидение на поле боя (Инженер-подполковник И. Болошин, кандидат технических наук)

Благодаря тому, что с помощью телевидения можно оперативно и точно передавать изображения местности и различных объектов на значительные расстояния, оно получает все большее применение в военном деле.

С помощью современных телевизионных устройств может быть решен ряд практических задач, облегчающих командиру принятие решений по управлению войсками. Среди наиболее важных применений телевидения в военном деле следует отметить прежде всего ведение воздушной и наземной разведки, наблюдение за ходом боевых действий (или учений) и управление ими. Вполне вероятно использование телевизионных устройств для наблюдения за десантными операциями как противника, так и своих войск, а также для корректировки артиллерийского огня. С помощью телевидения возможна передача информации о воздушной обстановке с наземного радиолокационного диспетчерского пункта на самолеты и в пункты управления.

Применение телевидения для авиаразведки было настолько заманчивым, что работы в этом направлении начались сразу же после первых успехов электронного телевидения. В условиях современного боя, отличающегося высокой динамичностью, быстрым изменением обстановки, значение таких технических средств разведки, как телевидение, еще более возрастает. Именно телевизионная авиаразведка способна своевременно дать в таких условиях достаточно полные, объективные и детальные данные о противнике.

Для этого на самолете устанавливается специальное оборудование, состоящее из телевизионной камеры, радиопередатчика и антенной системы. Изображения предметов, попадающих в поле зрения объектива телевизионной камеры, передаются по радио на наземные телевизионные приемники. Передачи самолета-разведчика могут быть приняты на нескольких командных пунктах, где за изображением на экране смогут наблюдать офицеры штаба. Помимо этого, можно фотографировать экран с целью получения фотодокументов.

Что же удается видеть на изображений, переданном с самолета-разведчика?

Минимальный размер цели, которую можно заметить на экране телевизионного приемника, зависит от угла визирования объектива и от числа строк разложения в телевизионной системе. В разведывательных системах число строк выбирается сравнительно большим и близким к вещательному стандарту (500-600 строк в кадре). Тогда при переключении камеры на объектив с наименьшим углом зрения различаются наиболее мелкие по размерам объекты. Так, при полете на высоте 3000 м можно наблюдать городские строения, суда на реке и т. п. При высоте полета в 1500 м на экране телевизора командного пункта получается еще более детальная картина, позволяющая определить, например, количество и типы самолетов, находящихся на аэродроме.

Дальность телевизионной передачи с самолета зависит от мощности передатчика, чувствительности приемника, а также от высоты полета.

Высота, с которой телевизионная камера обеспечивает четкую передачу земной обстановки, зависит от освещения и погоды. Разумеется, туман или дымка будут отражаться на качестве передачи.

Для улучшения контрастности телевизионного изображения в этих условиях могут применяться различные светофильтры.

Дальность действия современных телевизионных систем позволяет предполагать, что они могут быть использованы для наблюдения за полем боя и ближними тылами противника, а также за перемещением кораблей на море.

Первые телевизионные системы для разведки работали в диапазоне волн длиной 1-3 м, имели среднюю мощность самолетного телевизионного передатчика 200-300 вт, потребляли от бортовой сети мощность 3-5 квт и на высоте 5000 м обеспечивали дальность телевизионной связи порядка 300 км. Вес самолетного оборудования составлял 200-300 кг.

В настоящее время применение малогабаритных передающих трубок, миниатюрных ламп и деталей, полупроводниковых приборов позволяет, конечно, значительно уменьшить вес и габариты телевизионной аппаратуры, а также снизить потребление ею мощности от источников питания.

Применение такого новейшего достижения, как цветная телевизионная система, даст возможность увеличить распознаваемость объектов и в ряде случаев вскрыть наличие искусственной маскировки.

Недавно в печати сообщалось о разработке комплексной телевизионной системы, предназначенной для наблюдения за действиями войск с земли или с воздуха, а также для корректировки артиллерийского огня. В состав этой системы входят три наземные передающие телевизионные камеры, имеющие связь по кабелю с диспетчерским пунктом, и самолетная передающая камера. Сигналы изображения, полученные с помощью самолетной камеры, передаются на диспетчерский пункт по радио. Как наземные, так и самолетные камеры снабжены несколькими автоматически переключающимися объективами, которые позволяют передавать изображение в крупном и мелком плане.

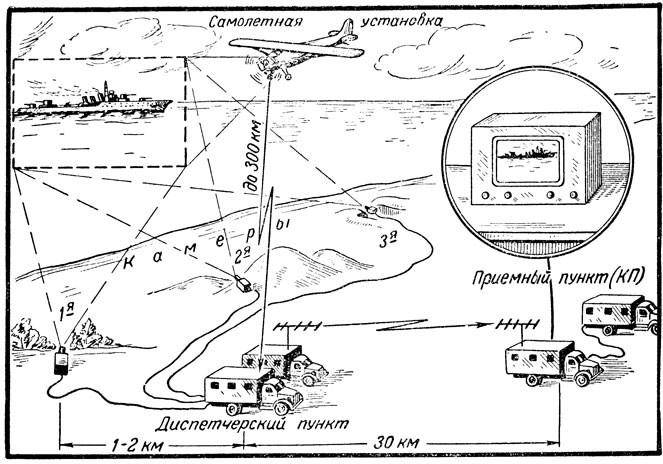

С диспетчерского пункта изображение, полученное с помощью одной из камер, передается по радио на телевизионный экран на командном пункте командира, управляющего действиями войск (рис. 48). Командир с помощью радиотелефона может передавать на диспетчерский пункт указания о включении той или иной камеры и смене плана (масштаба) изображения.

Рис. 48. Схема передачи и приема телевизионного изображения с поля боя

Практически с помощью телевизионной системы производилось наземное и воздушное наблюдение за ходом учебного десанта и переправы через реку, а также корректировка артиллерийского огня с самолета. Командный пункт командира находился на расстоянии около 30 км от диспетчерского пункта телевизионной системы, а камеры удалялись от диспетчерского пункта на расстояние до 2 км. Все наземное телевизионное оборудование размещалось в пяти автомобилях и одном прицепе и обслуживалось командой в 28 человек.

Кроме разведки и управления боем, телевидение может найти применение для контроля за полетом управляемых по радио авиационных бомб и торпед. Дело в том, что решающим фактором в системе мероприятий, обеспечивающих преодоление сложной системы противовоздушной обороны противника, является увеличение высоты и скорости, полета самолетов. В этих условиях эффективность бомбометания может быть значительно повышена применением управляемого авиационного вооружения. Для повышения вероятности поражения цели управляемыми снарядами приходится не только совершенствовать аппаратуру и способы управления, но и осуществлять эффективный контроль за полетом бомбы (торпеды) к цели. Наиболее просто, конечно, вести визуальное наблюдение. Однако с увеличением дальности цели обеспечить точность попадания становится все труднее. Кроме того, при визуальном наблюдении значительно стесняется маневр самолета-носителя, что крайне нежелательно в боевых условиях.

Применение телевидения позволяет устранить недостатки визуального метода контроля за полетом управляемых по радио авиационных бомб, торпед или снарядов. В этом случае на управляемом снаряде располагаются телевизионная камера, которая воспринимает изображение местности, находящейся впереди бомбы, и телевизионный передатчик. На земле, корабле или самолете-носителе устанавливается телевизионный приемник.

К числу достоинств телевизионной системы контроля следует отнести то, что цель на экране телевизионного приемника становится видимой все более детально и в большем масштабе по мере приближения бомбы к цели. Кроме того, самолет-носитель после сбрасывания бомбы свободен в выборе маневра.

Телевизионные системы могут использоваться также и для контроля за полетом беспилотных летательных аппаратов.

В одном из журналов сообщалось о применении телевизионных установок на беспилотных самолетах. Для обеспечения взлета, посадки и контроля за полетом беспилотных самолетов использовались две телевизионные установки. Одна из них - для наблюдения за приборами управляемого самолета путем передачи изображения приборной доски на пункт управления. Благодаря этому с управляющего самолета можно было контролировать режим полета, когда беспилотная машина пролетала через атомное облако. Другая установка позволяла передавать изображение местности, наблюдаемой с управляемого самолета. Принятое телевизионное изображение автоматически записывалось на кинопленку. Приемная телевизионная аппаратура, имевшаяся у операторов на земле, позволяла обеспечить взлет, правильную траекторию набора высоты и посадку беспилотных самолетов.

Вполне возможно использование телевизионных устройств в сочетании с радиолокационными для решения задач самолетовождения. В такой комбинированной системе наземный радиолокационный запросчик с круговым (панорамным) обзором воздушного пространства принимает кодированные импульсные сигналы от радиоответчиков, установленных на самолетах, причем ответные импульсы изменяются в зависимости от высоты полета. Это позволяет на наземной станции "рассортировать" ответные импульсы в соответствии с высотой полета и подать их на экраны индикаторов кругового обзора. Изображения, полученные на экранах этих индикаторов, с помощью телевизионного передатчика передаются на самолетные телевизионные приемники. Таким образом, летчик каждого из самолетов, настраиваясь на частоту телевизионной передачи, соответствующую высоте своего полета, видит воздушную обстановку в районе аэродрома. Помимо воздушной обстановки, с помощью телевизионного канала на самолет могут быть переданы: карта местности, расположение взлетно-посадочных полос, различные указания и пр.

Телевидение в технике военно-морского флота может применяться для решения таких, например, задач, как исследование морского дна при строительстве портовых сооружений или для нужд кораблевождения, обнаружения подводных лодок на грунте, затонувших судов, самолетов, отыскания донных мин и т. д. В печати сообщалось, что созданная для этих целей телевизионная камера может работать на глубине до 300 м и более. Она установлена в батисфере, которая имеет специальные ребра жесткости, препятствующие сжатию телекамеры давлением воды, и весит около 360 кг. Наблюдаемые с помощью этой телекамеры объекты освещаются двумя прожекторами.

Весьма близкой к телевидению по своему техническому содержанию является задача трансляции радиолокационных изображений с экранов индикаторов радиолокационных станций на командные пункты. Подобная система может обеспечить высокую точность и оперативность информации, несравнимую с чрезвычайно медленной и недостаточно точной передачей координат цели по телефону.

Возможны два пути передачи изображения. Во-первых, можно установить перед экраном радиолокационной станции телевизионную камеру, связанную с передатчиком, который передает изображение на приемную телевизионную установку по радио. Однако при таком способе трансляции несколько ухудшается качество изображения.

Во-вторых, трансляция изображений с экрана радиолокационной станции путем непосредственной передачи по радио сигналов, поступающих на индикатор радиолокационной станции с ее приемника. При этом картина на экране вынесенного индикатора получается весьма близкой к изображению на экране радиолокационной станции. Радиосигналы, передаваемые по этому методу трансляции, весьма близки по структуре к телевизионным. Вот, почему в системах трансляции радиолокационных изображений оказывается возможным применить несколько видоизмененные телевизионные передатчики и приемники. Таким путем можно транслировать не только изображения наземных станций кругового обзора, но и самолетных панорамных радиолокационных станций.

Интересные перспективы открываются при совместном использовании телевизионной техники с инфракрасной аппаратурой. Чтобы осуществить наблюдение в темноте, направляют на объект пучок инфракрасных лучей, улавливают их после отражения и с помощью преобразователя получают видимое изображение. Используя телевидение, удается передавать это изображение на значительные расстояния.

Приведенными выше примерами не ограничиваются возможности применения телевидения в военном деле.

Успехи науки и техники за последние годы открывают широкие перспективы в области конструирования портативной и высококачественной телевизионной аппаратуры, которая может найти применение в различных родах войск.
