Глава 6. Боевая работа оперативного центра сектора ПВО

§ 1. Общая характеристика оперативного центра. Оборудование и задачи

Оперативный центр сектора (центр наведения) является низшим, но основным звеном системы управления активными средствами ПВО "Сейдж". На него возлагается ответственность за своевременное обнаружение и опознавание всех воздушных целей, появившихся в пределах данного сектора ПВО, своевременное предупреждение вышестоящих оперативных центров о воздушном налете, приведение в боеготовность боевых средств своего сектора и управление активными средствами сектора по отражению налета противника.

Для получения данных, необходимых для управления боевыми действиями ПВО сектора, оперативный центр связан с многочисленными источниками информации о воздушной и наземной обстановке в своем секторе и за его пределами с помощью большого количества линий связи различного типа. Для передачи выработанных оперативным центром команд управления боевыми действиями и другой информации центр имеет также многочисленные связи с потребителями информации. (Более подробно об источниках и потребителях информации и линиях связи с ними см. гл. 2, 4, 7, 8, а также рис. 6.1.)

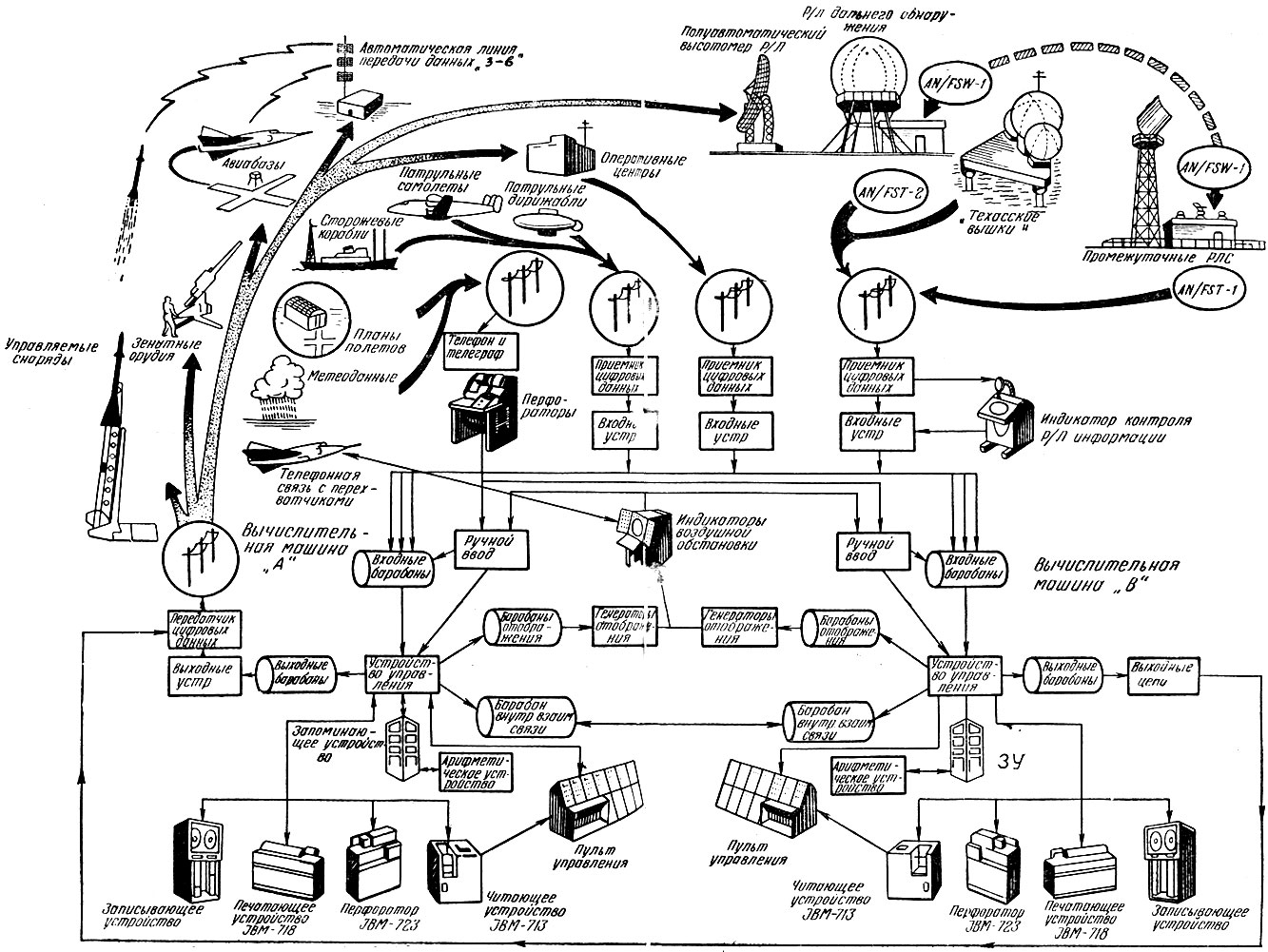

Рис. 6.1. Схема прохождения информации в системе 'Сейдж'

Оперативный центр сектора размещается в специально построенном для него здании. Здание более раннего проекта для опытного оперативного центра было трехэтажным длиной 42 м и шириной 30 м, а силовая электростанция, обеспечивающая опера-тивный центр электроэнергией, находилась в отдельном здании, расположенном на некотором расстоянии от главного здания. В настоящее время все наземные оперативные центры размещаются в четырехэтажных железобетонных зданиях без окон (рис. 6.2). Все основное оборудование и боевой расчет центра располагаются в верхних этажах, а вспомогательное оборудование (включая силовые агрегаты) - в цокольном и первом. Весь второй этаж занимает вычислительный комплекс, состоящий из двух машин AN/FSQ-7, на четвертом этаже располагаются различные оперативные помещения и командный пункт сектора, оборудованные пультами боевого управления и другой аппаратурой (рис. 6.3). Для нормальной работы оперативного центра здание оборудовано аппаратурой кондиционирования воздуха, системой теплоотвода и специальной системой освещения. Стоимость строительства одного оперативного центра сектора (включая стоимость вычислительной техники) составляет примерно 30 млн. долларов.

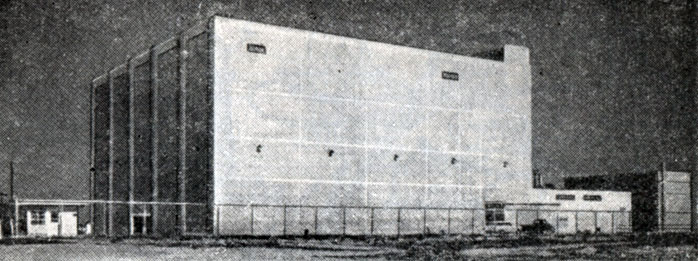

Рис 6.2. Здание оперативного центра сектора ПВО

Живучесть наземных зданий оперативных центров низкая, они совершенно не защищены от воздушных налетов, а тем более от ядерных взрывов. Кроме того, наличие большого числа открытых линий связи, которые при налете могут быть повреждены и привести к дезорганизации централизованного управления, также снижает надежность и живучесть системы.

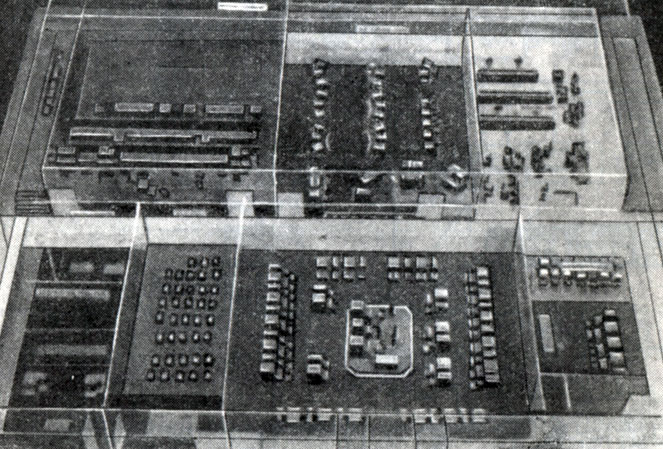

Рис. 6.3. План расположения оперативных помещений на четвертом этаже здания оперативного центра

Значительная часть входной и выходной информации поступает в центр и выходит из него автоматически по линиям передачи данных, другая часть передается с помощью телетайпа (автоматическая буквопечатающая аппаратура) либо по проводному и радиотелефону. В общем связь оперативного центра со всеми источниками и потребителями информации осуществляется по 20 радиоканалам, 30 линиям передачи данных, 32 телефонным каналам и 12 специальным каналам управления. Протяженность внешних проводов, выходящих из центра, составляет около 50000 км.

Информация, приходящая в центр по линиям передачи данных, поступает через приемник цифровых данных на входные устройства вычислительной машины и автоматически вводится в запоминающее устройство машины (рис. 6.4). Информация, поступающая по телефонным линиям связи и буквопечатающему телеграфу (телетайпу), операторами с помощью перфоратора переносится на перфокарты, которые затем вводятся в считывающее устройство для последующего считывания и ввода этой информации в машину. Эти операции по ручному вводу информации в машину выполняются группой операторов, расположенных в специальном помещении оперативного центра для ручного ввода данных (рис. 6.5). Отсутствие автоматизации ввода такой информации, как планы полетов своих самолетов и метеоданные, объяснялось в период разработки системы "Сейдж" либо сложностью технического осуществления, либо отсутствием большой необходимости. Однако в дальнейшем было признано, что при совершенствовании современных средств нападения в отношении скоростей такой ввод данных уже создает значительную задержку в поступлении информации и в настоящее время предполагается автоматизировать и этот участок. Совершенствуются также и автоматические линии передачи информации путем введения в действие новой системы передачи данных с временным делением, которая обеспечивает передачу большого объема информации по существующим линиям связи.

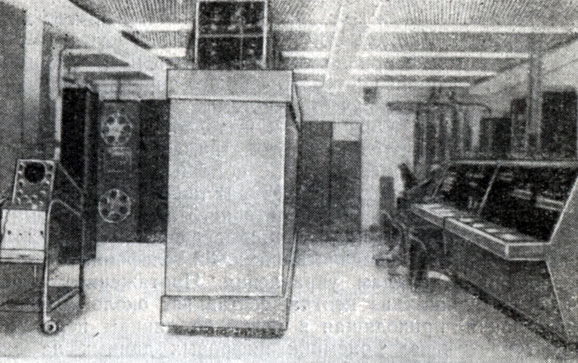

Рис. 6.4. Пост приема и автоматического ввода входных данных

Достаточно полная схема сбора, прохождения и выдачи информации в оперативном центре сектора показана на рис. 6.3.

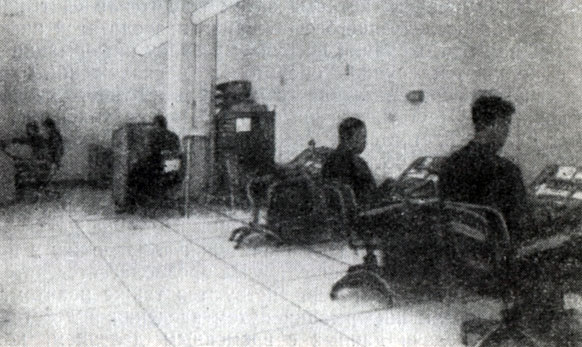

Рис. 6.5. Пост ручного ввода данных

В соответствии с общими принципами построения системы "Сейдж" оперативный центр сектора должен выполнять следующие задачи:

- сбор всей информации о воздушной обстановке в секторе и состоянии подчиненных ему и обеспечивающих его (поддерживающих) боевых средств ПВО;

- фильтрация входной радиолокационной информации для отсеивания ложных сигналов путем уточнения и сопоставления данных от различных источников информации;

- опознавание принадлежности самолетов, не опознанных радиолокационной аппаратурой опознавания, путем сопоставления данных о курсах целей с планами полета своих самолетов и другими данными;

- контроль за входной информацией, отражающей состояние и боеготовность средств ПВО сектора;

- обработка всей поступающей информации в соответствии с заранее составленной программой;

- отображение воздушной и наземной обстановки в секторе на индикаторах операторов и большом экране командного пункта;

- выбор и распределение активных средств сектора для отражения налета самолетов противника;

- наведение и контроль за наведением активных средств перехвата на воздушные цели противника;

- обеспечение связи и обмена информацией с соседними и вышестоящими оперативными центрами;

- поддержание связи с центрами управления воздушным движением и органами гражданской обороны для взаимной информации и сотрудничества;

- обслуживание всего оборудования оперативного центра и контроль за его работой;

- тренировка и обучение боевого расчета оперативного центра.

Большая часть из этих задач выполняется автоматически вычислительной машиной оперативного центра. Функции, выполняемые машиной, детально перечислены в гл. 4, § 1. Остальные задачи решаются либо машиной при непосредственном участии операторов боевого расчета, либо только личным составом центра. К числу таких задач относятся: сбор и введение некоторой части информации в машину, контроль и фильтрация входной радиолокационной информации, уточнение и обобщение воздушной обстановки, опознавание принадлежности самолетов (не опознанных аппаратурой опознавания), контроль входной информации о состоянии боевых средств, тактический анализ боевой обстановки и выбор активных средств перехвата, наведение (в некоторых случаях) и контроль наведения средств перехвата и некоторые другие.

По расчетам иностранных специалистов, с момента поступления данных от радиолокатора дальнего обнаружения до принятия командиром решения о применении тех или иных средств поражения проходит минимум 60 сек. Сам процесс передачи приказа истребителям или ЗУРС также потребует около 45 сек. Эти цифры считаются оптимальными и могут быть достигнуты только в исключительно благоприятных условиях. На практике, по-видимому, на это потребуется в два или, может быть, в три раза больше времени.

Такая сравнительно невысокая степень автоматизации в системе "Сейдж" объясняется тем, что, по мнению американских специалистов, на данном этапе развития вычислительной техники многие логические операции могут быстрее, проще и надежнее выполнять операторы, чем машина. Поэтому вычислительные машины используются в основном для обработки информации и подготовки рекомендаций командованию. Командование рассматривает эти рекомендации и на основе своего опыта с учетом дополнительных данных и соображений, не включенных в программу машины, принимает решение, которое затем вводится в машину для учета при дальнейшей обработке информации. Однако полагают, что продолжающийся прогресс в области автоматизации и рост скоростей средств нападения, требующий максимальной скорости и точности принятия решения, позволят в дальнейшем полностью автоматизировать многие функции, которые в настоящее время выполняются вручную или полуавтоматически, и учитывать многие факторы, которые до настоящего времени приходилось вносить лишь человеку.

Потенциальные возможности для более высокой степени автоматизации систем ПВО имеются. Например, в системе "Сейдж" задача распределения боевых средств ПВО по целям (целераспределение) выполняется частично вычислительной машиной, частично боевым расчетом оперативного центра. Недавно сообщалось, что в 1961 г. была разработана полностью автоматическая научно-исследовательская модель распределения боевых средств для системы "Сейдж", которая решает задачу оптимального распределения ограниченного количества боевых средств ПВО, обороняющих определенный район при отражении воздушного налета противника. В этой модели производится сравнение и расчет эффективности различных вариантов целераспределения. При определении эффективности каждого варианта целераспределения в модели принято четыре показателя эффективности: оценка результатов воздушного сражения, оценка ущерба, нанесенного обороняемым объектам, оценка схемы целераспределения и оценка ущерба, причиненного системе "Сейдж". До разработки этой модели в системе "Сейдж" подобных методов целераспределения не существовало.

Несмотря на необходимость и возможность более высокой степени автоматизации систем управления ПВО (другие системы ПВО, например 412L, в большей степени автоматизированы), считается, что для военной аппаратуры необходимо разумное сочетание автоматических операций с операциями, выполняемыми человеком.

Здание оперативного центра спроектировано таким образом, что каждая из основных задач, решаемых в этом центре, выполняется в отдельном оперативном помещении (боевом посту). Все оперативные помещения расположены на четвертом этаже здания (рис. 6.2). В печати упоминалось, что в оперативном центре сектора имеются следующие отдельные оперативные помещения: пост ручного ввода данных, пост контроля входных радиолокационных данных, пост обобщения и уточнения воздушной обстановки, пост опознавания, пост распределения боевых средств и наведения, командный пункт, пост обслуживания вычислительной машины и программирования, пост тренировки и обучения и др.

По данным американской печати, для обслуживания оперативного центра требуется около 300 человек различных специальностей, из которых более 100 операторов боевого расчета. Техническое обслуживание производится специалистами фирм, разрабатывавших и строивших систему "Сейдж". Однако в 1961 г. ВВС США приняли программу ("Блю сьютс"), по которой все обслуживание центра должно перейти к личному составу ВВС. Для подготовки обслуживающего персонала созданы специальные курсы при научно-исследовательских и учебных центрах ВВС. Первым на полное обслуживание личным составом ВВС перешел оперативный центр вашингтонского сектора, находящийся в форту Ли (26-й район ПВО).

Центр обеспечивает наблюдение и слежение одновременно за 300 различными целями в данном географическом районе и может в то же самое время управлять 100 перехватами в своем секторе.

Систему "Сейдж", и в частности ее радиолокационные станции и оперативные центры, в мирное время предполагается частично использовать для регулирования воздушного движения на линиях гражданской авиации. Разработанная специальная программа совместного использования системы "Сейдж" под названием "Сатин" начала осуществляться и уже позволила сэкономить значительные средства (см. гл. 11).

Для поддержания системы "Сейдж" и ее оперативных центров в постоянной боевой готовности командование ПВО ВВС проводит обширную учебно-боевую подготовку как в масштабе всей системы, когда в запланированных учениях для имитации налета используются полеты самолетов стратегической авиации, так и в масштабе оперативных центров по программе STP (System Training Project). Эта программа предусматривает отработку боевыми расчетами радиолокационных станций и оперативных центров навыков в обнаружении и сопровождении целей и способов их перехвата, для чего в машину вводится информация о воздушной и наземной обстановке, близкой к действительной, записанная на магнитных лентах. Запись производится в центре Санта-Моника (шт. Калифорния) для каждого сектора ПВО с учетом его специфических условий.

Оперативный центр каждого сектора поддерживает постоянную связь с оперативными центрами соседних секторов, вышестоящим оперативным центром района и через него с центральным командным пунктом боевого оперативного центра "Норад".

Всей работой оперативного центра руководит командир сектора и его штаб, размещающийся на командном пункте (рис. 6.6). На командном пункте установлен большой экран, на котором отображается общая воздушная обстановка внутри своего сектора и на прилегающих участках соседних секторов. Рабочие места на командном пункте расположены полукругом. За сидениями боевого расчета штаба располагаются личные пульты боевого управления с индикаторами воздушной обстановки, на которых по желанию того или иного офицера может быть отражена любая частная ситуация для ее анализа.

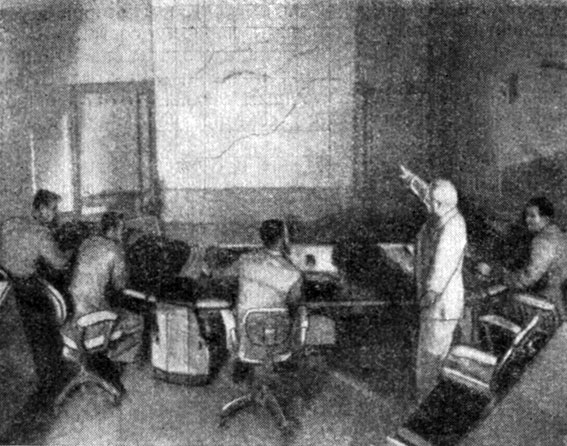

Рис. 6.6. Командный пункт оперативного центра (экспериментальный образец)

Ответственным за боевые действия средств ПВО сектора является заместитель командира сектора по боевому управлению.

Сообщение о налете самолетов противника поступает в оперативный центр сначала по линии оповещения. По получении этого сообщения заместитель командира по боевому управлению ставит переключатель на своем пульте боевого управления в положение "Боевая работа". Все технические средства оперативного центра приводятся в боевую готовность и начинают нормально функционировать. В центре начинается боевая работа, как она описана ниже (см. § 2 и 3).

Функциональная схема работы оперативного центра показана на рис. 6.7.

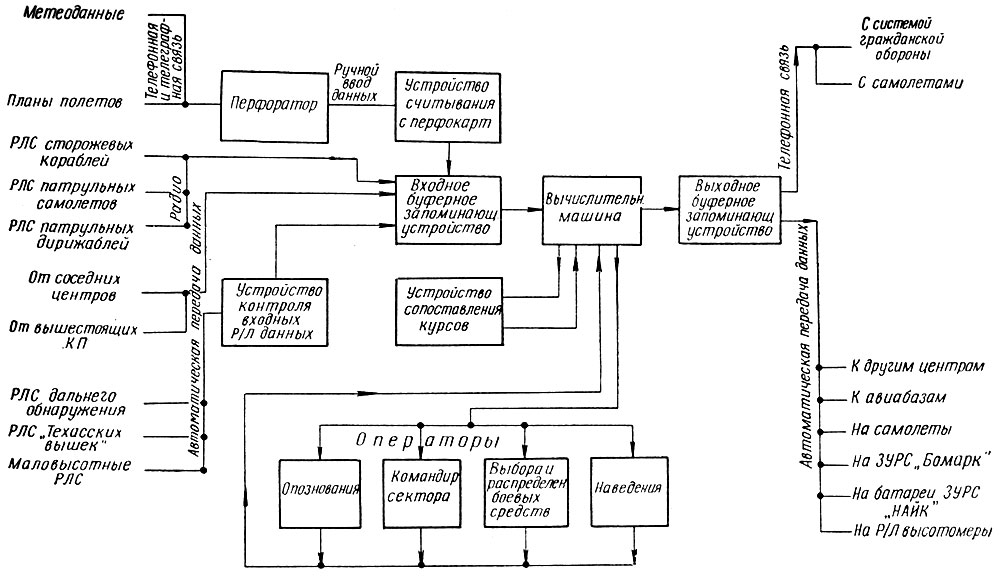

Рис. 6.7. Функциональная схема работы оперативного центра сектора ПВО
