§ 3. Управление боевыми средствами ПВО

Вся информация о целях противника, а также о целях, классифицированных как "неопознанные", поступает на индикаторы операторов поста распределения боевых средств и наведения. Вся ответственность за своевременную организацию воздействия по этим целям теперь возлагается на операторов этого поста.

В посту располагаются у своих пультов боевого управления четыре группы операторов, каждая из которых состоит из одного оператора выбора боевых средств и пяти операторов наведения. В центре поста на возвышении находится место старшего оператора по выбору и распределению боевых средств, являющегося одновременно командиром поста. Таким образом, в посту находится 20 операторов наведения, четыре оператора выбора боевых средств и один старший оператор. В помощь каждому оператору выделен техник. Старший оператор по выбору и распределению боевых средств следит за распределением целей между отдельными операторами и осуществляет общий контроль. Операторы выбора боевых средств отвечают за быстрое и наиболее рациональное распределение активных средств по целям. Операторы наведения осуществляют непосредственное наведение назначенных активных средств на цели или контролируют наведение, если оно осуществляется автоматически. Каждый оператор наведения может обеспечить наведение одновременно на пять целей противника, а оперативный центр в целом - одновременно до 100 наведений.

Распределение и выбор боевых средств. После того как определена принадлежность цели, машина начинает производить распределение боевых средств по целям противника, а также по неопознанным целям и целям, требующим дополнительного огневого воздействия. Одновременно машина выдает эти цели для отображения на индикаторы операторов выбора боевых средств. Распределение целей между операторами производится машиной с учетом места нахождения целей и их положения относительно активных средств сектора. Кроме данных о целях, выраженных векторной стрелкой (направление стрелки показывает курс, длина - скорость цели) и формуляром цели, на экране этих индикаторов отображаются границы сектора, расположение аэродромов, позиции ЗУРС и другие данные.

Для назначения оружия на каждую цель машина анализирует состояние всех активных средств сектора. В первую очередь обычно проверяется готовность эскадрилий истребителей. Анализ соответствующей таблицы данных сразу показывает, какое количество истребителей готово к взлету и через какое время (например, через пять минут) и какие типы ракет класса "воздух - воздух" применяются в этот день.

После этого в зависимости от характеристик конкретной цели противника (вооружения, скорости и высоты полета) выбираются метод наведения и его тактические параметры. Затем машина определяет положение точки перехвата и время, необходимое истребителю для достижения этой точки. Наконец, машина рассчитывает количество горючего, необходимого для выполнения боевой задачи с учетом всех этапов: набора заданной высоты и скорости, сближения с целью, перехвата и возвращения на базу. Сравнивая это количество горючего с наличным запасом, машина определяет соответствие радиуса действия истребителей дальности до цели. При положительном результате данная эскадрилья фиксируется как одно из возможных средств перехвата с указанием времени, необходимого для осуществления перехвата.

Аналогичные расчеты производятся и для других эскадрилий истребителей, а также для подразделений беспилотных перехватчиков "Бомарк" и ЗУРС "Найк".

Сравнивая результаты расчетов, машина в качестве возможных вариантов решений выбирает активные средства с минимальным временем, необходимым для перехвата. Далее машина определяет, кому из четырех операторов выбора боевых средств передать данную цель и варианты решений для нее. Выбранному оператору посылается предупреждающий сигнал.

На индикаторе оператора выбора боевых средств отображается определенная картина тактической обстановки, на которой изображены выработанные машиной варианты решений (рис. 6.10). На экране можно видеть, с каких аэродромов (А или В) и для перехвата каких целей следует поднять истребители-перехватчики для скорейшего уничтожения противника. При этом на экране показываются расчетные точки перехвата, обведенные квадратом, внутри которого заключена буква (А или В), указывающая на аэродром, с которого вылетают истребители в эту точку перехвата. Цифры под квадратом (10, 5 или 4) показывают время в минутах, необходимое для осуществления перехвата. Стрелки, отходящие от крестиков, обозначающих расположение аэродромов, показывают необходимое направление взлета истребителей.

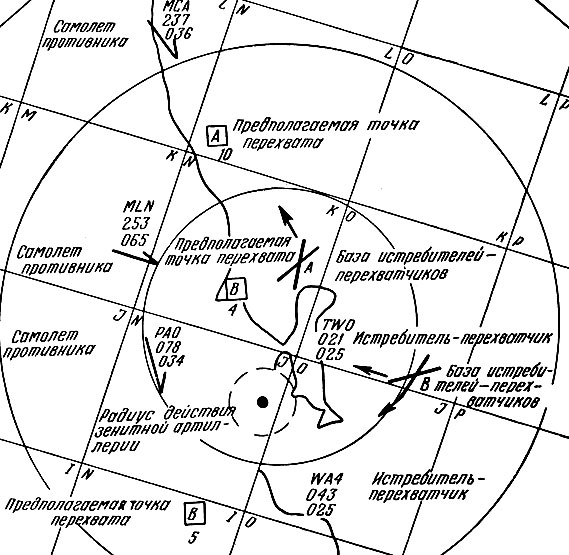

Рис. 6.10. Варианты решений вычислительной машины на экране индикатора оператора выбора боевых средств

Аналогичным образом могут быть представлены варианты решений с использованием беспилотных перехватчиков "Бомарк" и других активных средств. На все вычисления, связанные с оценкой различных активных средств и расчетом вариантов решений, машина затрачивает 0,05 сек.

Имея перед собой такую картину с рассчитанными машиной вариантами перехвата целей, оператор принимает решение о выборе тех или иных средств перехвата. При этом он может согласиться с одним из вариантов, предложенных машиной, или его частично изменить или же предложить свой собственный вариант. Например, может сложиться такая ситуация, когда перехват истребителями не может быть закончен до вхождения их в зону действия батарей ЗУРС или зенитной артиллерии. Тогда оператор принимает решение не применять истребителей, а поражать цель другими средствами. Свое решение оператор выбора боевых средств вводит в машину путем нажатия соответствующей кнопки на своем пульте боевого управления. После выбора боевых средств ведение операции по уничтожению цели противника возлагается на операторов наведения.

Управление боевыми средствами перехвата. Как только решение о выборе активного средства сообщено машине, она немедленно по соответствующей линии связи передает на аэродром (если выбраны истребители), на КП дивизиона ЗУРС "Бомарк" (если выбраны беспилотные перехватчики) или на КП системы "Миссайл Мастер" (если выбраны ЗУРС "Найк") сигнал о взлете истребителей или пуске снарядов. После того как выбранное средство окажется в воздухе, с места взлета истребителя или старта снаряда в вычислительную машину оперативного центра приходит подтверждающий сигнал. После обнаружения взлетевшего истребителя или запущенной ракеты радиолокационными средствами сектора они берутся вычислительной машиной на автосопровождение и им присваиваются условные номера своих целей. Машина начинает решать задачу наведения. После этого машина выбирает оператора наведения, ответственного за данную операцию перехвата, и посылает ему предупреждающий световой и звуковой сигнал.

На экране индикатора выбранного машиной оператора наведения в виде условных обозначений отображается вся необходимая информация об операции, и в частности положение цели, перехватчика и расчетной точки перехвата. Если одновременно осуществляется несколько наведений, то по желанию оператора для того, чтобы сосредоточить внимание на соответствующем участке боевой обстановки, любая часть изображения на экране индикатора может быть увеличена или выделена. Во время осуществления перехвата вычислительная машина непрерывно вычисляет необходимые данные для управления выбранными активными средствами, а при изменении условий перехвата корректирует их.

Если в процессе наведения самолет противника предпримет маневр, вычислительная машина немедленно учтет это, определит новый курс перехвата и передаст его на борт перехватчика в виде соответствующих команд. Такие расчеты машина выполняет за 0,02 сек.

Если наведение осуществлялось на групповую цель и группа самолетов расчленилась, то задачи целераспределения и наведения должны решаться заново (так как потребуется дополнительное огневое воздействие) и в этом случае необходимо будет вмешательство операторов.

В любом случае операторы наведения контролируют процесс наведения, наблюдая за траекториями полета самолетов противника и своих перехватчиков и за всеми командами, поступающими из машины.

Если перехват цели противника осуществляется с помощью истребителя-перехватчика, машина, решая задачу наведения с учетом различных факторов, в том числе и метеоусловий, вырабатывает такой курс сближения с целью, чтобы обеспечить наилучшие условия перехвата. На основе этих расчетных данных формируются команды наведения, которые передаются на борт перехватчика. Передача команд наведения на истребитель может производиться по-разному: либо оператором наведения экипажу истребителя по радиотелефону, либо автоматически по линии передачи данных непосредственно на панель управления (приборную доску) самолета.

Если на истребителе автопилота нет или, он не используется, для облегчения работы оператора наведения передача команд наведения может быть осуществлена полуавтоматически с помощью специальной аппаратуры. В этом случае используется приставка-датчик к электронно-вычислительной машине, позволяющая автоматически преобразовывать выработанные машиной команды в двоичном коде в телефонные речевые сигналы, которые летчик принимает по радиотелефону.

При автоматической передаче данных машина кодирует команды наведения, а затем, исходя из взаимного расположения истребителя-перехватчика и наземных станций передачи команд (СПК) данного сектора, выбирает ту СПК, от которой бортовой приемник может получить наиболее интенсивный сигнал. После этого машина соединяет код адреса выбранной СПК, код адреса истребителя и код команды наведения в одно сообщение и по соответствующей линии связи передает его на выбранную СПК, где оно излучается в эфир. Перехватчик принимает команду и в соответствии с ней корректирует свой курс.

При наличии автопилота может быть осуществлено автоматическое наведение истребителя до того момента, когда цель окажется в зоне действия бортовой РЛС наведения и управления огнем истребителя. С этого момента прием команд на борт истребителя прекращается, он самостоятельно выводится на цель и атакует цель своим оружием (пушками, ракетами или управляемыми снарядами).

Окончание атаки определяется по докладу пилота или исчезновению отметки цели противника на экране индикатора. По окончании операции по перехвату оператор наведения переводит переключатель на пульте управления с положения "Перехват" в положение "Возвращение на базу" и машина начинает вырабатывать оптимальный курс возвращения истребителя на аэродром посадки. Эти данные передаются на истребитель либо оператором по радио, либо автоматически.

Если для перехвата самолета противника выбран беспилотный перехватчик "Бомарк", то его наведение осуществляется почти так же, как и истребителя-перехватчика, оборудованного автопилотом. Здесь так же, как и в предыдущем случае, после запуска снаряда решается задача наведения и вся информация о данной операции (отметки цели и снаряда с их характеристиками и точка перехвата) поступает на индикатор выбранного машиной оператора наведения, который контролирует весь процесс перехвата. Основное различие заключается в том, что в этом случае требуется более полный учет различных исходных данных (местоположение, направление полета, высота и скорость цели, местоположение, высота и скорость снаряда, а также скорость ветра на разных высотах) и более точный расчет выходных данных, к которым относятся:

- курс снаряда при сближении,

- курс снаряда при атаке,

- время сближения,

- ориентация головки самонаведения по азимуту и тангажу,

- координаты точки перехвата.

Все эти данные кодируются и включаются в команду наведения. При изменении условий перехвата машина корректирует команду наведения. Затем машина аналогичным образом выбирает соответствующую станцию СПК для передачи команд на снаряд.

После завершения этапа сближения на расстоянии нескольких километров от цели включается система самонаведения в режим поиска цели и снаряд переходит на курс атаки. В этот момент снаряд обычно находится на несколько сот метров выше цели. После захвата цели головкой самонаведения снаряд перестает реагировать на передаваемые ему команды наведения, пикирует на цель, а через некоторое время его боевая часть взрывается. Прекращение отраженных радиолокационных сигналов от цели и сигналов активного ответа от снаряда свидетельствует о том, что перехват состоялся и задача выполнена. По сигналу машины оператор обобщения и уточнения воздушной обстановки поворотом переключателя стирает из памяти машины всю информацию об уничтоженной цели и снаряде.

Если при осуществлении наведения точка перехвата цели попадает в пределы соседнего сектора, производится передача наведения в этот сектор. Вычислительная машина в этом случае вырабатывает и выдает на индикаторы специальные сигналы, предупреждающие операторов наведения о предстоящей передаче цели. Одновременно на вычислительную машину соседнего сектора посылается сообщение о передаваемой цели и о наводимом на нее снаряде. Получив это сообщение, машина соседнего сектора принимает указанную цель на сопровождение по данным своих РЛС и уведомляет передающий сектор о том, что передача цели завершена. Снаряд же еще продолжает оставаться в пределах прежнего сектора и наводится по командам его машины.

Когда снаряд достигает границы сектора, машина передающего сектора посылает машине принимающего сектора сообщение, содержащее координаты (в частности, высоту, курс, скорость) и другие тактические параметры снаряда, а также данные об оставшемся количестве топлива на борту. Машина принимающего сектора выбирает оператора наведения, который должен будет завершить контроль оставшейся части процесса перехвата. Передающий сектор посылает последнюю команду на борт снаряда, в соответствии с которой его приемник перестраивается на частоту СПК принимающего сектора. После этого данные по переданным цели и снаряду стираются из памяти машины передающего сектора и исчезают с индикаторов его оперативного центра. Теперь полная ответственность за наведение лежит на новом секторе.

Если для перехвата цели противника выбор пал на зенитные управляемые снаряды типа "Найк", то вычислительная машина оперативного центра системы "Сейдж" посылает сигнал целеуказания на КП системы "Миссайл Мастер", по которому вычислительная машина этой системы сама решает задачу целераспределения и наведения своих снарядов на указанную цель. Вычислительная машина системы "Сейдж" непосредственно наводить ЗУРС типа "Найк" не может.
