§ 3. Войсковая система ПВО "Миссайл Монитор"

Система "Миссайл Монитор" (шифр AN/MSQ-4) предназначена для противовоздушной обороны района боевых действий полевой армии США. В качестве активных средств используются ЗУРС, а в более ранний период использовалась и зенитная артиллерия. Система полуавтоматическая, подвижная, приспособленная для транспортировки как по земле, так и по воздуху. По составу и принципу действия во многом подобна местной системе ПВО "Миссайл Мастер".

Система должна обеспечивать:

- сбор и обработку информации о воздушной обстановке;

- распределение целей между огневыми средствами;

- выдачу целеуказания подразделениям ЗУРС (и ЗА);

- координацию боевых действий подчиненных подразделений.

Система "Миссайл Монитор" состоит из следующих основных звеньев:

- командного пункта ПВО армии;

- оперативного центра и КП дивизиона;

- КП и аппаратуры управления огнем батареи.

Все элементы системы смонтированы в специальных фургонах-прицепах, приспособленных для перевозки (рис. 9.4).

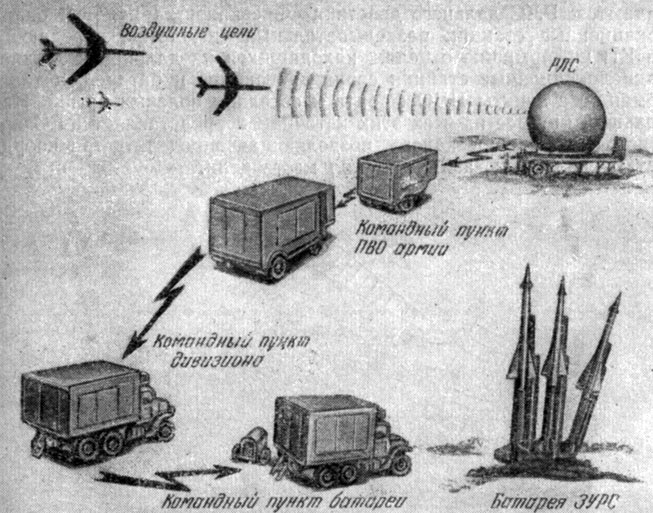

Рис. 9.4. Структурная схема войсковой системы ПВО 'Миссайл Монитор'
Рис. 9.4. Структурная схема войсковой системы ПВО 'Миссайл Монитор'

В состав командного пункта ПВО армии входят: центральная трехкоординатная радиолокационная станция обнаружения типа "Фресканер" (AN/MPS-23), пост обработки радиолокационной информации и пост управления оружием (рис. 9.5).

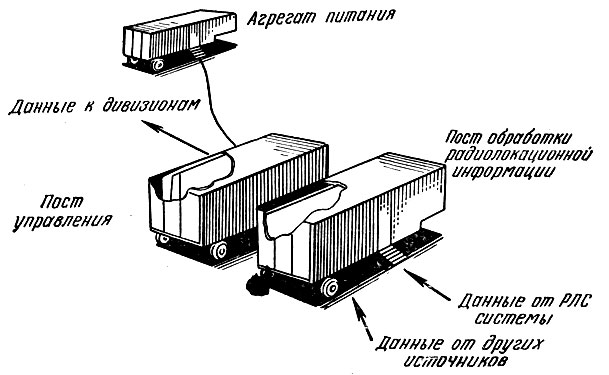

Рис. 9.5. Командный пункт ПВО армии в системе 'Миссайл Монитор'
Рис. 9.5. Командный пункт ПВО армии в системе 'Миссайл Монитор'

Источниками информации в системе "Миссайл Монитор" являются: РЛС дальнего действия "Фресканер" (рис. 9.6), радиолокационные станции разведывательных самолетов, передающие на КП информацию о целях, находящихся-на дальних подступах, радиолокационные станции своих дивизионов и батарей, а также командные пункты ПВО фронта и соседних полевых армий. Наибольший интерес из всех этих источников представляет РЛС кругового обзора "Фресканер", позволяющая определять три координаты - дальность, азимут и угол места цели.

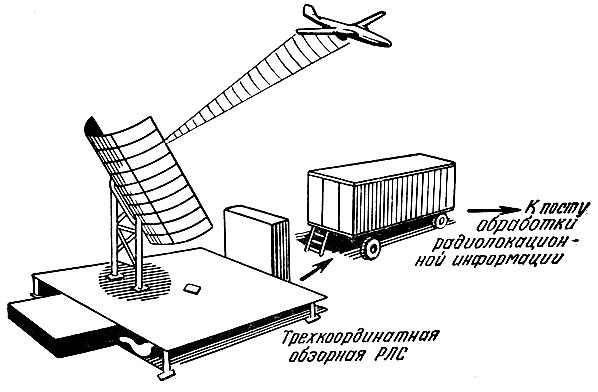

Рис. 9.6. Основной источник информации системы 'Миссайл Монитор' - РЛС 'Фресканер'
Рис. 9.6. Основной источник информации системы 'Миссайл Монитор' - РЛС 'Фресканер'

В "Фресканере" (сокращенно от Frequency Scanning Radar - частотно-сканирующий радиолокатор) отражатель антенны облучается несколькими облучателями, расположенными в вертикальной плоскости (рис. 9.7). За счет быстрого изменения относительной фазы волны, получающейся при изменении частоты передатчика, происходит электронное сканирование луча в вертикальной плоскости с высокой скоростью (несколько тысяч градусов в секунду). Это обеспечивает определение с высокой точностью углов места целей, попадающих в зону обзора станции. Положение луча по углу места программируется цифровым вычислительным устройством. Развертывание луча в горизонтальной плоскости осуществляется механически вращением антенны по азимуту.

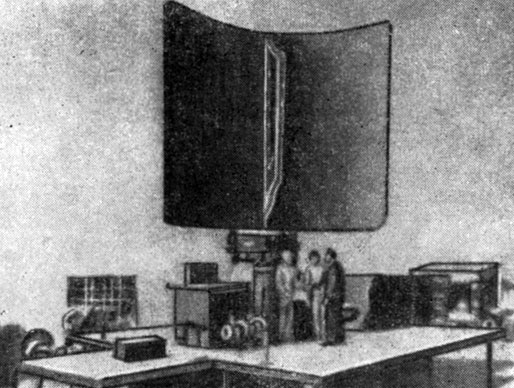

Рис. 9.7. Антенна трехкоординатной РЛС обнаружения 'Фресканер'
Рис. 9.7. Антенна трехкоординатной РЛС обнаружения 'Фресканер'

В радиолокационной станции имеется два индикатора: индикатор кругового обзора, по которому определяется азимут и дальность цели, и индикатор "дальность-высота", позволяющий определять третью координату - высоту цели. Индикаторы оборудованы устройством съема координат с применением электронного маркера, который при совмещении с отметкой цели вырабатывает координаты цели. Совмещение маркера с отметкой цели производится оператором вручную сначала по индикатору кругового обзора, затем по индикатору "дальность-высота". При совмещении маркера с отметкой координаты цели автоматически вводятся в вычислительную машину.

В посту обработки данных установлена специализированная электронная вычислительная машина типа "Лоджикпак". Машина обрабатывает всю информацию о воздушной обстановке, поступающую от всех источников, и выдает ее на индикаторные устройства операторов поста обработки данных и поста управления оружием для отображения. Машина производит оценку всех целей и распределяет их по подразделениям, входящим в систему. Различные цели на экранах индикаторов отображаются различными условными знаками (рис. 9.8). Когда какая-либо батарея получает определенную цель для огневого воздействия, на индикаторах операторов поста управления оружием прочерчивается светящаяся линия, соединяющая место дислокации батареи с отметкой цели.

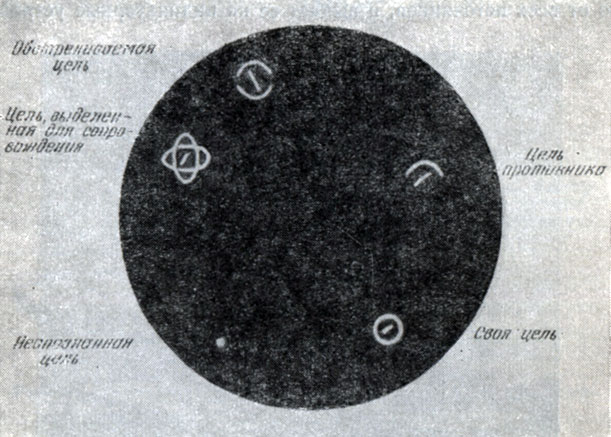

Рис. 9.8. Символы, используемые для характеристики отображаемых целей в системе 'Миссайл Монитор'
Рис. 9.8. Символы, используемые для характеристики отображаемых целей в системе 'Миссайл Монитор'

Пост управления оружием ведет наблюдение за общей воздушной обстановкой и отдельными целями, выбранными для поражения. При необходимости, что бывает обычно при массированных налетах авиации, командир или дежурный офицер может перераспределить цели между батареями или дать команду на прекращение огня.

Аналогичное отображение воздушной обстановки производится на индикаторах дивизионов и батарей системы. Это дает возможность каждому командиру, управляющему оружием, видеть картину воздушной обстановки и знать, по каким целям уже действуют активные средства ПВО, для того чтобы правильно выбрать ту цель, по которой должны действовать управляемые им средства.

Командный пункт (оперативный центр) дивизиона осуществляет координацию действия нескольких батарей и является связующим звеном между КП ПВО полевой армии и батареями ЗУРС (рис. 9.9). Основной задачей командного пункта дивизиона является обеспечение управления огнем своих батарей при нарушении связи с КП ПВО полевой армии или когда он действует самостоятельно. В последнем случае он полностью автономен и представляет собой отдельную систему, известную под шифром AN/MSQ-18.

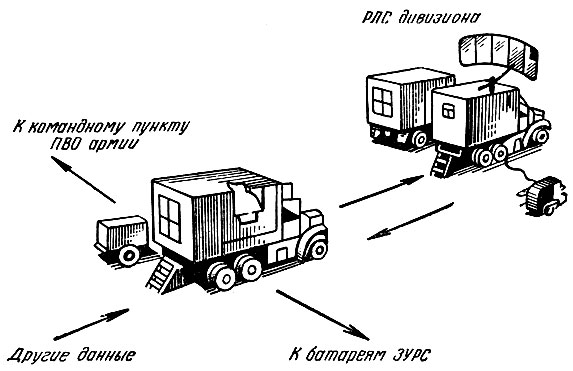

Рис. 9.9. Командный пункт дивизиона системы 'Миссайл Монитор'
Рис. 9.9. Командный пункт дивизиона системы 'Миссайл Монитор'

Оперативный центр дивизиона получает информацию о воздушной обстановке от собственной радиолокационной станции обнаружения и радиолокационных станций батарей. Для обработки данных воздушной обстановки, обмена информацией между батареями об обнаруженных и обстреливаемых целях используется электронная вычислительная машина типа "Минипак" (AN/TSQ-36), которая может работать как автономно, так и в системе "Миссайл Монитор". Оперативный центр дивизиона может действовать и в качестве вспомогательного командного пункта, выполняя при этом часть задач КП ПВО полевой армии.

На командном пункте батареи производится окончательный выбор цели для обстрела, осуществляется предстартовая подготовка ЗУРС к запуску, их предстартовая проверка, наведение на цель и другие операции, связанные с ведением огня (рис. 9.10). В состав аппаратуры управления огнем батареи входят: РЛС обнаружения, РЛС сопровождения цели, РЛС наведения ЗУРС.

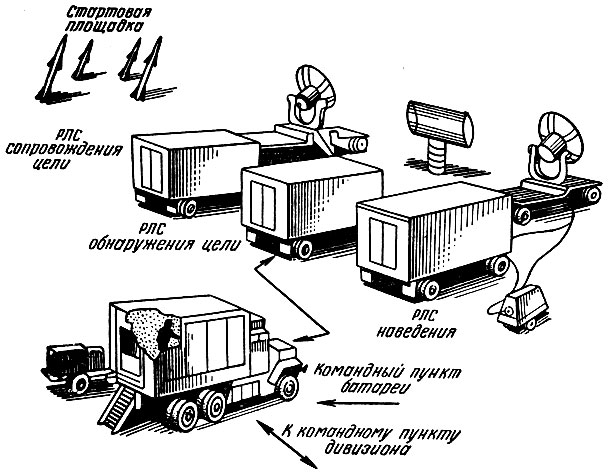

Рис. 9.10. Командный пункт и другое оборудование батареи 'Миссайл Монитор'
Рис. 9.10. Командный пункт и другое оборудование батареи 'Миссайл Монитор'

Данные о целях, обстреливаемых батареей, передаются в оперативный центр дивизиона и затем на КП ПВО армии. Для этого каждая батарея в своем составе имеет узел связи, размещенный в фургоне.

Для обеспечения надежности и гибкости в боевых условиях некоторые из основных элементов системы дублируются.
