§ 2. Местная система ПВО США "Верди"

Система ПВО "Берди" представляет собой значительно упрощенный, так называемый "карманный" вариант системы "Миссайл Мастер" (см. гл. 8, § 3), приспособленный к перевозке любым транспортом (рис. 9.2).

Рис. 9.2. Система управления средствами ПВО 'Берди' на позиции
Рис. 9.2. Система управления средствами ПВО 'Берди' на позиции

Система ПВО "Берди" является пунктовой и предназначается для защиты военных баз или городов с населением до 600000 человек. Задачей системы "Берди" является координация действия батарей ЗУРС "Найк-Аякс" и "Найк-Геркулес" и обеспечение этих батарей необходимой информацией о самолетах противника.

Система "Берди" разработана и изготовляется в двух вариантах: AN/GSG-5(V) и AN/SC-6. Вариант AN/GSG-5(V) более полный и включает аппаратуру накопления и обработки данных о воздушной обстановке и радиолокационную станцию сопровождения цели "на проходе" - для возможности уточнения поступающих данных о целях на каждый момент. Этот вариант позволяет координировать огонь весьма большого количества батарей ЗУРС (рис. 9.3).

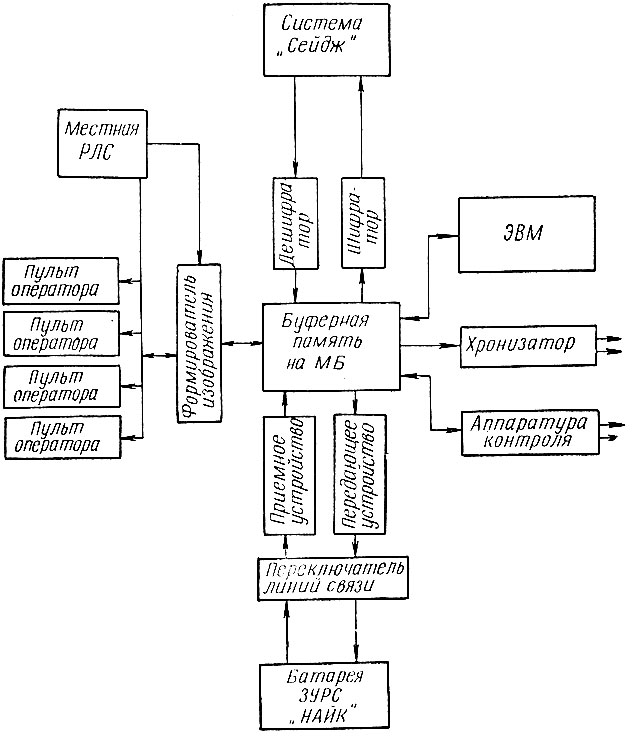

Рис. 9.3. Структурная схема системы 'Берди' (вариант AN/GSG-5(V)
Рис. 9.3. Структурная схема системы 'Берди' (вариант AN/GSG-5(V)

Вариант AN/SC-6 использует данные, выработанные вне системы средствами других систем ПВО, и может управлять огнем лишь небольшого числа батарей.

В состав любого варианта системы "Берди" входит аппаратура координации, состоящая из электронных вычислительных машин, пультов боевого управления, линий связи и передачи данных, а также ряд других устройств и источники питания.

Вся аппаратура системы, выполненная на транзисторах, размещается в трех стандартных армейских укрытиях площадью 5,5X2,4 м и высотой 2,25 м. Система может работать при температуре от -40 до +52°С и для установки на позиции не требует никакой подготовки.

Оценка захваченных целей, опознавание и выделение целей батареям могут производиться как оперативным центром системы "Берди", так и вышестоящими командными пунктами. В последнем случае система получает данные о положении, курсе и скорости целей, а также их дополнительные характеристики и соответствующие данные передает на батареи. Для связи с вышестоящими инстанциями применяется аппаратура передачи данных типа А-1, для связи с батареями - типа AN/TSQ-8.

Основным преимуществом системы "Берди" является легкость привязки ее к любой местной системе ПВО, не требующей больших затрат. Все командные пункты системы "Берди" соединяются непосредственно с другими системами ПВО и со штабом "Норад" с помощью линий связи системы "Сейдж", образуя единый континентальный комплекс ПВО. При нарушении связей с вышестоящими штабами система может действовать автономно.

В Кромвелле (шт. Коннектикут) недавно введена в действие система "Берди" в варианте AN/GSG-5 (V). В нее входят три пульта операторов, устройства накопления и обработки информации, приемная и передающая аппаратура для подключения к системе "Сейдж", радиолокационные станции, батарейные мониторы и ряд других устройств.

Предполагается, что такой вариант системы может обеспечить действия средств ПВО на площади 260 км2, но надежность ее (92,8%) недостаточна для таких систем управления огнем.

К концу 1961 г. в эксплуатации находились два комплекта системы "Берди" (на авиабазе Тернер и в форте Блисс). К 1964 г. на территории США установлено 18 действующих комплектов системы. Девятнадцатый комплект используется как тренировочный.

Каждый комплект системы "Берди" будет в 20 раз дешевле комплекта системы "Миссайл Мастер". Система "Берди" занимает в 30 раз меньше места, расходует в 20 раз меньше мощности и требует для своего обслуживания в 5 раз меньшее количество персонала.
