§ 5. Войсковая подвижная система ПВО "Маулер"

Система "Маулер" предназначена для ПВО передовых подразделений сухопутных войск, а также может быть использована в морских и воздушно-десантных операциях и представляет собой компактную и высокомобильную систему управления огнем ЗУРС. Эта система сможет обнаруживать и поражать низко летящие самолеты и вертолеты, самолеты-снаряды и некоторые тактические неуправляемые баллистические ракеты типа "Онест Джон" и "Литтл Джон".

Система "Маулер" разрабатывается в США совместно с Канадой с начала 1960 г. В 1963 г. был закончен технический макет системы. Все оборудование системы будет смонтировано на одном плавающем гусеничном бронетранспортере типа М-113, который может двигаться со скоростью 65 км/ч. Вес всей системы 11,3 т (рис. 9.11, 9.12).

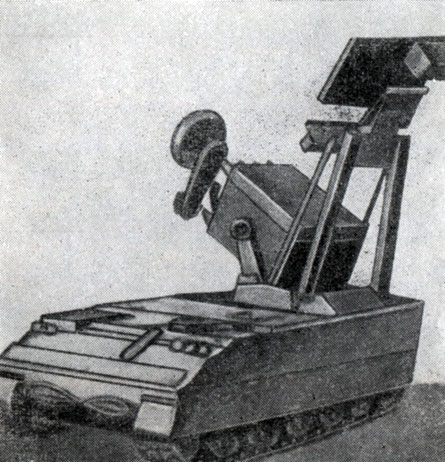

Рис. 9.11. Система ПВО 'Маулер' в боевом положении

Основными элементами, входящими в состав армейского варианта системы "Маулер", являются: радиолокационные станции обнаружения и сопровождения цели, устройство для пассивного поиска в инфракрасном диапазоне, счетно-решающие устройства, аппаратура управления огнем, пусковая установка на 12 ракет, средства связи, источники питания и другое вспомогательное оборудование.

Независимые радиолокационные станции обнаружения и управления огнем дают возможность обстреливать одновременно несколько целей и быстро изменять направление стрельбы. Дальность действия системы порядка 13 км.

Рис. 9.12. Загрузка пусковой установки системы 'Маулер' ракетами

Антенны радиолокационных станций смонтированы на стабилизированной платформе, что позволяет вести управление огнем на ходу. Предусмотрено устройство для подъема и спуска антенной мачты.

Обнаружение и захват целей производятся автоматически при минимальном участии оператора. При обнаружении цели данные с радиолокационной станции обнаружения поступают на ЭВМ управления пусковой установкой, которая приводит последнюю в состояние готовности. После захвата цели станцией сопровождения данные от нее поступают на другую вычислительную машину, связанную функционально с ЭВМ управления пусковой установкой, для расчета параметров траектории цели. ЭВМ управления пусковой установкой после захвата цели превращается в предпусковое вычислительное звено, соединяющее радиолокационную станцию сопровождения и пусковую установку. Эта ЭВМ подает на снаряды предпусковые сигналы и в определенный момент выдает команду "Огонь". Эта команда может также подаваться оператором с его пульта управления.

Пульт управления, обе ЭВМ и связная аппаратура размещены в отсеке оператора, откуда контролируется действие системы В двух других отсеках размещается остальное оборудование.

Система передачи данных, выполненная на транзисторах, малогабаритна; она обеспечивает телефонную связь и обмен данными между различными установками системы и командным пунктом батареи.

При разработке радиоаппаратуры системы большое внимание уделялось вопросам надежности и компактности. Поэтому широко использовались герметизированные, легко заменяемые блоки на микроэлементах с многосторонними печатными схемами и поло-сковые линии, позволившие исключить контактные кольца и вращающиеся сочленения обычных волноводных линий.

Снаряд "Маулер" имеет радиолокационную систему наведения и не представляет собой ничего нового с точки зрения компоновки. Вес снаряда около 55 кг. Для хранения и транспортировки снаряд помещается в легкий контейнер, служащий пусковой трубой на пусковой установке.

Особенностью системы является полная ее автономность, высокая мобильность и аэротранспортабельность. Весь комплекс системы "Маулер" может перевозиться самолетом и сбрасываться с парашютом. При воздушной транспортировке антенная мачта полностью убирается внутрь бронированного вездехода. При форсировании водных рубежей и движении по пересеченной местности система находится в постоянной боевой готовности.

Сообщалось, что при разработке системы наведения "Маулер" встретились трудности в отношении надежности. Состояние работ пересматривается и до разработки более совершенного варианта решено провести серию интенсивных испытаний. Предполагается, что разработка этой системы может продлиться до конца 1967 г.

Одновременно ВМФ США приступил к разработке корабельного варианта системы "Маулер", которая будет названа "Си Маулер". Предполагается, что это будет автономная система со своими собственными радиолокационными станциями обнаружения и сопровождения цели, счетно-решающими устройствами, снарядами и пусковыми установками и должна использоваться для вооружения легких боевых судов и амфибий. Система "Си Маулер" будет, вероятно, использоваться для защиты от низко летящих самолетов и ракет, которые проникнут через зону действия других средств ПВО.
