§ 6. Тактическая система ПВО для внешних театров военных действий 412L

Автономная полуавтоматическая система управления силами и средствами ПВО 412L предназначена для использования смешанными ударными авиационными группами тактического авиационного командования и ВВС США на театрах военных действий, находящихся вне континентальной части США.

Система должна обеспечивать управление как пилотируемыми, так и беспилотными средствами ПВО (ЗУРС типа "Бомарк", "Найк" и "Хоук").

Тактическая система ПВО 412L состоит из следующих основных элементов (рис. 9.13): радиолокационных средств для сбора информации о воздушной обстановке, аппаратуры обработки и отображения данных, связной аппаратуры для передачи данных, аппаратуры управления активными средствами ПВО и вспомогательного оборудования (агрегаты питания, кабели, средства укрытия и др.).

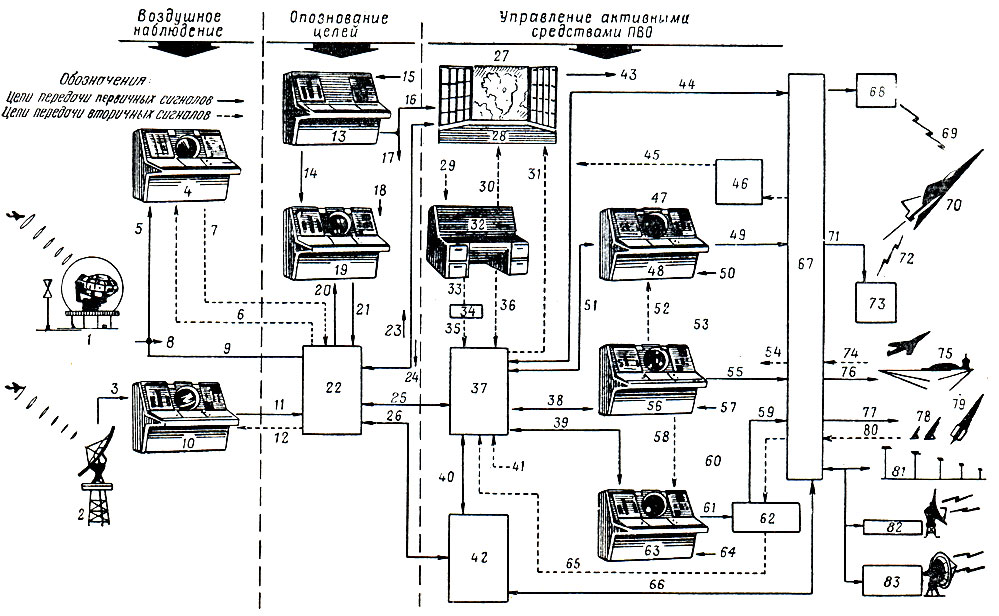

Рис. 9.13. Функциональная схема тактической системы ПВО 412L: 1 - РЛС обнаружения; 2 - радиолокационный высотомер; 3 - данные о высоте цели; 4 - индикатор воздушной обстановки; 5 - видеосигналы от РЛС; 6 - видеосигналы и данные сопровождения; 7 - ввод данных сопровождения (вспомогательные данные и команды); 8 - видеосигналы к другим пультам; 9 - данные о местоположении цели и сигналы ответчика; 10 - индикатор высоты; 11 - ввод данных сопровождения (количество целей, высота и местоположение); 12 - запрос данных о высоте; 13 - пульт географических данных; 14 - данные планов полетов; 15 - планы полетов; 16 - географические данные; 17 - географические данные к другим пультам; 18 - видеосигналы от РЛС; 19 - индикатор оператора опознавания; 20 - данные автоматического опознавания; 21 - ввод данных сопровождения (данные опознавания); 22 - устройство сопровождения целей; 23 - положение сопровождаемых целей и дополнительные характеристики; 24 - данные о целях и своих самолетах, информация о перелетах в другой сектор; 25 - данные сопровождения отобранных целей; 26 - данные сопровождения; 27 - оценка обстановки и управление боем; 28 - отображение воздушной обстановки и состояния боевых средств; 29 - данные о погоде и состоянии боевых средств (от коммутационного поста); 30 - данные о состоянии боевых средств; 31 - первоначальные данные о погоде и боевой готовности активных средств; 32 - пульт индикации состояния боевых средств; 33 - данные о состоянии боевых средств; 34 - телетайп; 35 - данные о состоянии боевых средств; 36 - ввод данных о состоянии боевых средств; 37 - ЭВМ наведения; 38 - предварительные решения о перехвате, данные о взаимодействии средств перехвата; 39 - задачи армейских средств состояния батарей, данные сопровождения; 40 - передаваемые данные; 41 - данные о боеготовности 'Бомарк' (с узла связи); 42 - линия передачи данных между боевыми позициями; 43 - команды боевому расчету; 44 - предпусковые команды и команды наведения; 45 - данные о боеготовности 'Бомарк' (на ЭВМ наведения); 46 - узел связи 'Бомарк'; 47 - управление боевыми средствами ВВС; 48 - пульт управления боевыми средствами; 49 - устные команды; 50 - видеосигналы от РЛС; 51 - решения по перехвату и данные наведения; 52 - распределение задач; 53 - распределение боевых средств; 54 - данные о погоде и состоянии боевых средств (на пульт индикации); 55 - команды на вылет по тревоге; 56 - пульт управления боевыми средствами; 57 - видеосигналы от PJTC; 58 - распределение задач; 59 - задачи армейских средств; 60 - управление армейскими боевыми средствами; 61 - задачи армейских средств; 62 - линии связи с батареей; 63 - пульт управления армейскими боевыми средствами; 64 - видеосигналы от РЛС; 65 - состояние боеготовности армейских боевых средств и управление полетом; 66 - закодированные данные сопровождения и управления боевыми средствами; 67 - коммутационный пост; 68 - пункт наведения истребителей; 69 - команды наведения; 70 - истребитель-перехватчик; 71 - устные команды; 72 - устные команды; 73 - радиостанция 'земля - воздух - земля'; 74 - данные о погоде и состоянии боевых средств; 75 - авиабаза; 76 - команды на вылет по тревоге; 77 - задачи армейских средств; 78 - позиции ЗУРС 'Найк' и 'Хоук'; 79 - ЗУРС 'Найк' и 'Хоук'; 80 - состояние боеготовности армейских боевых средств и управление полетом; 81 - двусторонняя передача данных по телефону, телетайпу и цифровых данных на другие огневые позиции; 82 - микроволновая станция связи; 83 - тропосферная станция связи

Радиолокационные станции обеспечивают обнаружение, определение координат и опознавание целей. Большая дальность обнаружения целей обеспечивается станцией AN/TPS-22 (рис. 9.14) с антенной, укрытой надувным обтекателем. Опознавание осуществляется с помощью аппаратуры "свой - чужой" (IFF или SIF).

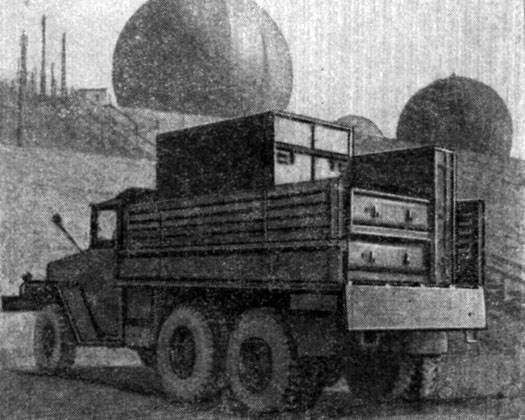

Рис. 9.14. РЛС дальнего обнаружения AN/TPS-22 на позиции перед развертыванием

В системе используется также трехмерная радиолокационная станция средней дальности действия AN/TPS-27 (рис. 9.15). Характерной особенностью этой станции является то, что в ней применена надувная антенна типа "Paraballon" с основным размером в 9 м, которая в свою очередь помещается в надувном обтекателе диаметром 15 м. Надувная антенна, выполненная с большой точностью для получения одновременно данных о дальности, азимуте и высоте цели, формирует многоярусную диаграмму направленности. В системе предусмотрена возможность использования данных от других радиолокационных станций, уже действующих в районе боевых операций.

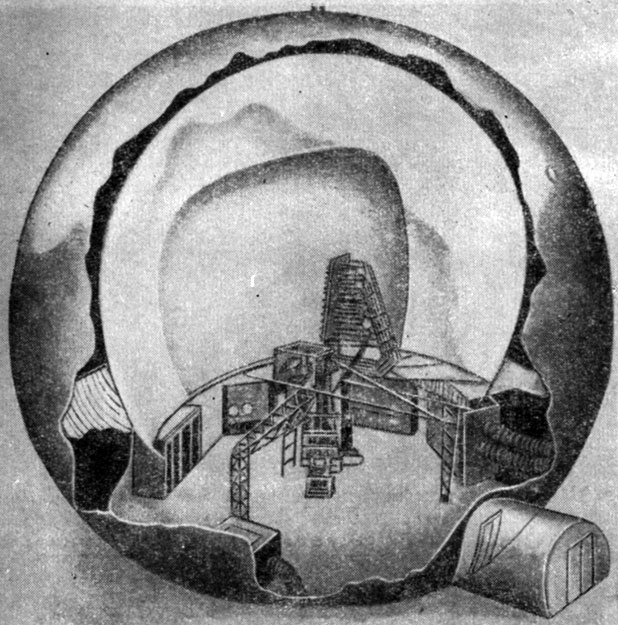

Рис. 9.15. Трехмерная РЛС сопровождения цели AN/TPS-27 в системе ПВО 412L

Для обработки и отображения всей информации о воздушной обстановке используется аппаратура AN/GPA-73. Аппаратура решает задачу перехвата и выдает командованию необходимые данные для выбора наиболее эффективного средства поражения. Боевая готовность всех средств ПВО отображается на больших табло с разноцветной индикацией. На большом настенном экране на фоне карты местности отображается общая картина боевой обстановки в районе боевых действий в нескольких цветах с помощью символов и буквенно-цифровых обозначений. С помощью пультов боевого управления, установленных на командном пункте, осуществляется распределение целей, наведение истребителей-перехватчиков на цель, возвращение их на свои базы и общая координация боевых действий (рис. 9.16).

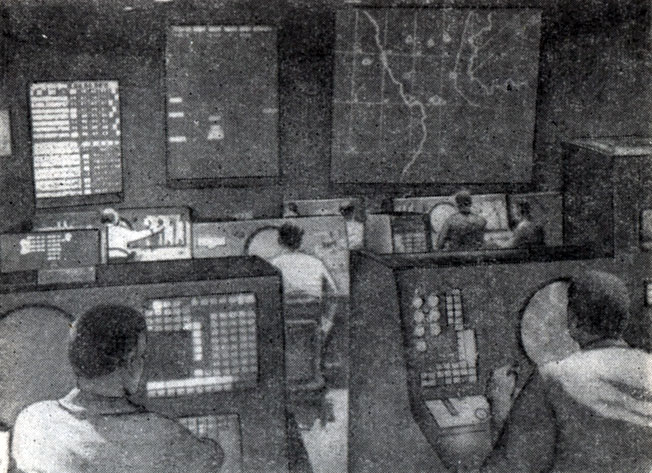

Рис. 9.16. Аппаратура отображения и пульты боевого управления системы ПВО 412L

Для передачи данных между оперативными центрами системы (в европейском варианте предполагается до 10 центров) или сосед-

ним системам служат радиолинии тропосферной связи, в которых используются радиостанции AN/TPS-66 и AN/TPS-66A и аппаратура уплотнения каналов связи AN/FCC-17. В линиях связи "земля-воздух-земля" применяются станции УКВ типа AN/TPS-87 мощностью излучения 100 вт. Последние применяются также для управления ракетами и другим оружием.

Система предполагалась для использования на ограниченных театрах военных действий. Однако в ней предусмотрена возможность наращивания емкости до большой системы управления средствами ПВО на большой площади или на всем континенте. Для обеспечения мобильности и возможности использования в любых климатических условиях (от арктических до тропических) система смонтирована в автоприцепах, снабжена укрытиями (рис. 9.17) и оборудованием для охлаждения воздуха.

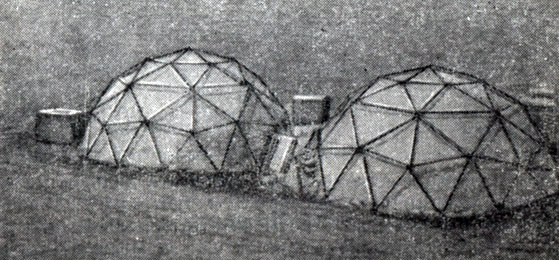

Рис. 9.17. Пост управления и другое оборудование системы ПВО 412L в укрытиях

Время приведения системы из исходного положения в боевое около 4 ч. (По другим данным, для развертывания радиолокационной станции AN/TPS-22, размещаемой в пяти автоприцепах, требуется 6 ч.)

Из трех первоначально заказанных комплектов системы 412L два мобильных предполагается держать в готовности на авиабазах США для переброски в любой момент по воздуху в распоряжение командования тактической авиации и ВВС США в зоне Тихого океана, а третий, стационарный, предназначается для командования ВВС США в Европе (с установкой предположительно в ФРГ на КП, защищенном от ядерных ударов). По более поздним данным, ВВС США уже поставлено 18 комплектов системы.
