§ 7. Тактическая система ПВО "Токс"

Система "Токс" (TAWCS - Tactical Air Weapons Control System - система управления тактическим авиационным оружием) разработана фирмой "Хьюз Эйркрафт" для использования в основном в двух вариантах:

1) в качестве самостоятельной полной системы ПВО - при применении обычных истребителей-перехватчиков;

2) в качестве только системы обнаружения, опознавания и целеуказания при совместной работе с другими неукомплектованными системами ПВО или при совместной работе с бортовой системой навигации и управления огнем "Таран" - при применении истребителей-бомбардировщиков, оборудованных этой системой.

Система создана на базе стандартного оборудования, ранее разработанного данной фирмой для других систем и уже проверенного в эксплуатации, благодаря чему стоимость системы небольшая.

Система "Токс" в полном варианте состоит из следующих элементов: трехмерных радиолокационных станций обнаружения, постов обработки радиолокационных данных (радиолокационных постов сопровождения), устанавливаемых на месте расположения РЛС, оперативного центра управления, оборудованного электронной вычислительной машиной Н-330 (рис. 9.18) и аппаратурой отображения, устройств сопряжения и линий передачи данных. В зависимости от создавшейся ситуации система "Токс" может использоваться в различной комплектации ее основных элементов. Все элементы системы транспортабельны.

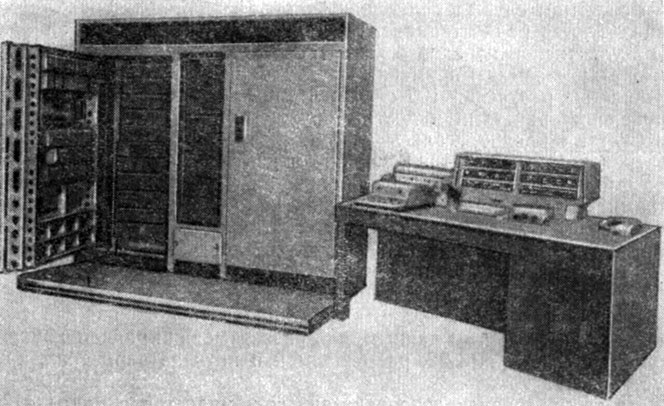

Рис. 9.18. Вычислительная машина Н-330 системы 'Токс'

Основным источником информации в системе является трехмерная радиолокационная станция обнаружения, которая обеспечивает мгновенную выдачу точных данных о дальности, азимуте и высоте всех целей, находящихся в зоне ее действия. Станция имеет одну антенну (рис. 9.19), которая излучает один узкий луч, сканирующий в вертикальной плоскости. Сканирование луча производится электронным способом - за счет изменения частоты передатчика. Развертывание луча по азимуту осуществляется механически вращением антенны. Антенна не имеет обтекателя и рассчитана на работу при силе ветра 120 км/ч; она разработана на базе антенн РЛС AN/SPS-39A (Frescan) и РЛС AN/SPS-32-33 (Scanfar).

Рис. 9.19. Трехмерная антенна РЛС дальнего обнаружения системы ПВО 'Токс'

Станция обнаружения, по заявлению представителей фирм, является станцией с высокими тактико-техническими данными: она имеет малый вес, большую мощность излучения и обеспечивает нормальную работу в условиях сильных помех. Станция работает в трех основных режимах: нормальном, режиме селекции движущейся цели и в режиме постоянной частоты повторения импульсов (для синхронизации с бортовой РЛС сопровождения и управления огнем).

В систему обработки данных выдаются радиолокационные эхо-сигналы, сигналы аппаратуры опознавания (поступающие по отдельному каналу), сигналы о положении антенны, синхроимпульсы и сигналы о ненормальностях в работе станции.

В радиолокационном посту сопровождения (Radar Tracking Station) производится оперативная обработка радиолокационных данных всех обнаруженных и сопровождаемых целей. Пост оборудован вычислительной машиной Н-330 и пультами управления с индикаторами кругового обзора (рис. 9.20). В запоминающем устройстве машины поста хранятся необходимые каталожные данные о месте расположения станции, скоростях и высотах полета вероятных целей противника и т. п. Сигналы опознавания используются для предварительного определения госпринадлежности. Применение техники расщепления луча позволяет одновременно пеленговать станции помех и обеспечивать их нейтрализацию. Возможность запоминания траекторий целей, полученных от соседних средств оповещения, предотвращает излишнее дублирование работы аппаратуры сопровождения целей.

Рис. 9.20. Внутренний вид радиолокационного поста сопровождения системы 'Токс'

Обработка данных в радиолокационном посту сопровождения и в оперативном центре системы производится быстродействующей универсальной вычислительной машиной Н-330 с программным управлением, работающей в реальном масштабе времени. Быстродействие машины Н-330 намного больше, чем у типовых машин ПВО: ряд стандартных операций, производимых другими ЭВМ за 0,1 сек, она выполняет за 0,02637 сек. Такое быстродействие машины достигается благодаря применению параллельной обработки данных в логических схемах и памяти на магнитных сердечниках с малым временем обращения (1,84 и 0,45 мксек).

Конструктивно машина Н-330 выполнена из модулей, размещенных в трех стойках. Имеются три блока памяти. В основном блоке памяти имеются две независимые системы памяти: одна для записи данных, другая - для инструкций. Емкость каждой из этих систем более чем 4000 слов. Каждый блок памяти может обеспечить сопровождение одновременно до 500 целей и осуществить управление 100 перехватчиками. Подключение дополнительных блоков памяти увеличивает емкость памяти каждой системы в восемь раз и значительно расширяет возможности системы.

Машина собрана полностью на полупроводниковых приборах; рабочая частота 2,2 Мгц.

Аппаратура отображения системы "Токс" состоит из операторских пультов боевого управления, командного пульта, вспомогательного пульта, большого экрана, табло и таких устройств, как электроокуляры, которые устанавливаются на голове оператора и применяются для удобства наблюдения обстановки на экране индикатора (рис. 9.21).

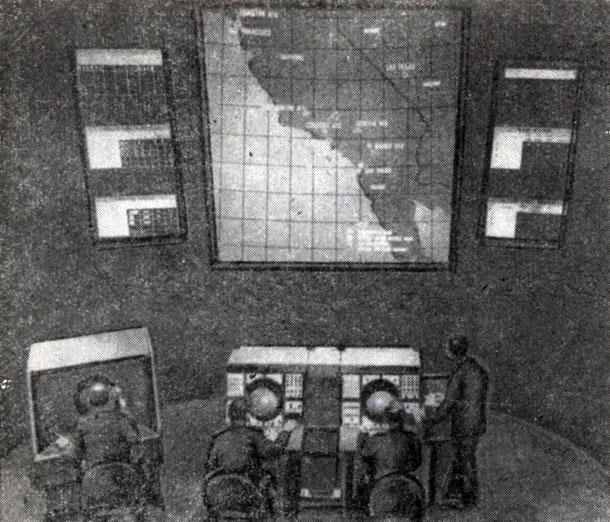

Рис. 9.21. Аппаратура отображения и пульты боевого управления системы 'Токс'

В системе применяются однотипные пульты боевого управления с индикаторами кругового обзора с диаметром экрана 30 см (рис. 9.22), которые для выполнения различных функций переключаются на другой режим работы. Пульты управления позволяют операторам получать данные от ЭВМ и непосредственно от РЛС, а также вводить данные в систему. На индикаторах с помощью обычных видеосигналов и различных символов могут отображаться общая воздушная обстановка и различные характеристики сопровождаемых целей (категория и тип цели, код опознавания, размер налета и т. п.). В другом режиме может быть обеспечена прокладка курса цели с изображением ее вектора скорости, отображение назначенных средств поражения с направлением их полета, их радиусами действия, с указанием времени до встречи и другими данными. Аппаратура позволяет отображать и географические данные: обороняемый район, воздушные коридоры, патрульные посты и пр. Имеется возможность рассматривать отдельные ситуации в увеличенном масштабе и вести наблюдение за спаренными объектами.

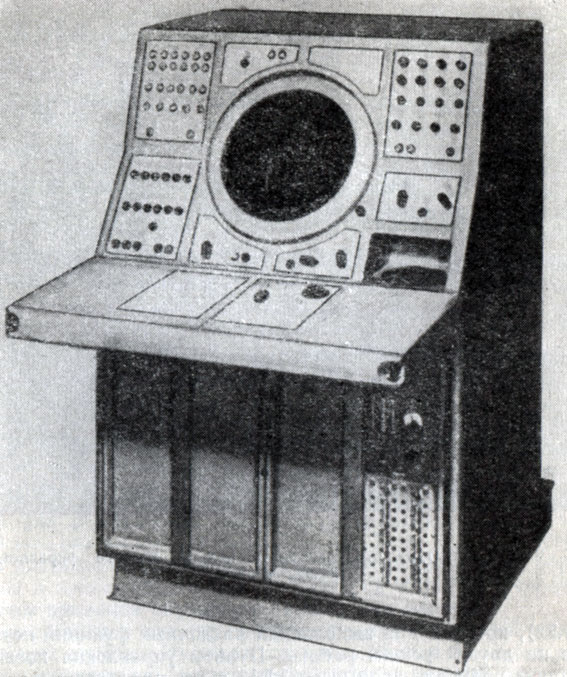

Рис. 9.22. Пульт боевого управления с индикатором воздушной обстановки в системе 'Токс'

Командный пульт управления придается командиру для обеспечения окончательного опознавания целей, назначения оружия и выполнения других командных функций.

Вспомогательный пульт служит для отбора и выдачи тактической информации, отображаемой на большом экране. Отобранная информация с помощью оптических средств проецируется на большой прозрачный экран сзади.

На большом экране размером 3x3 м на фоне карты местности отображается динамическая воздушная обстановка в буквенно-цифровой символической форме в семицветном коде. Благодаря скоростной обработке пленки смена отображаемых данных на экране обеспечивается через каждые 10-15 сек.

На табло, установленных справа и слева от большого экрана, отображается состояние боевых средств (авиабаз, истребителей, управляемых снарядов класса "воздух-воздух") на различных пунктах дислокации и метеоданные.

Аппаратура передачи данных Н-270 осуществляет передачу информации по обычным телефонным линиям со скоростью 4800 дв. ед./сек. Выбранный метод кодирования обеспечивает надежность передачи при различных ненормальностях в линии.

По сообщениям печати, разрабатывающая фирма предлагает систему "Токс" странам, которые пока не имеют собственных систем ПВО (Швейцарии, Италии, Норвегии, Дании, Турции и др.). Япония из трех рассматривавшихся ею систем ПВО США, разработанных различными фирмами ("Токс", "Бейдж" и "Джейд"), приняла решение закупить систему "Токс", как самую дешевую.
