Назначение и устройство частей и механизмов гранатомета [1969 -

Гранатомет состоит из ствола с предохранителем и прицельным приспособлением; ударно-спускового механизма с предохранителем спуска; бойкового механизма.

В комплект гранатомета входят: принадлежность, ремень с колпачками и сумка для гранат.

Ствол служит для направления полета гранаты и отвода пороховых газов при выстреле. Канал ствола гладкий, открытый с обоих концов. Калибр ствола гранатомета равен 40 мм.

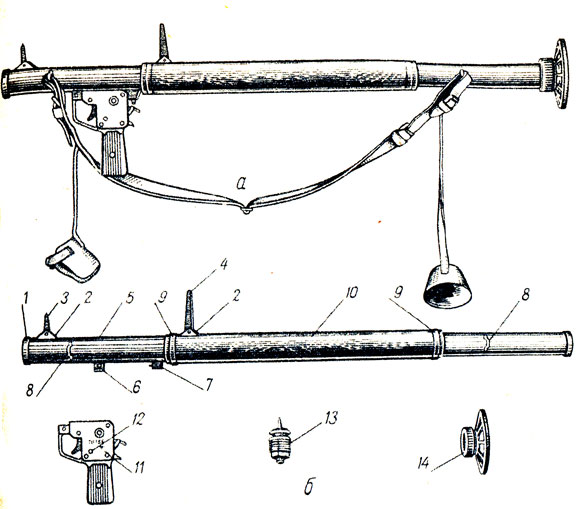

Рис. 47. Ручной противотанковый гранатомет: а - общий вид; б - основные части и механизмы; 1 - вырез для фиксатора гранаты; 2 - основания мушки и прицельной рамки; 3 - мушка; 4 - прицельная рамка; 5 - ствол; в - ушки для присоединения ударно-спускового механизма; 7 - основание бойкового механизма; 8 - антабки; 9 - хомутики; 10 - накладка; 11 - ударно-спусковой механизм; 12 - предохранитель спуска; 13 - бойковой механизм; 14 - предохранитель ствола

На стволе имеются: на дульной части - вырез для фиксатора гранаты; сверху - основания для крепления мушки и прицельной рамки; снизу - ушки для соединения ударно-спускового механизма со стволом при мощи чеки, основание с гнездом для бойкового механизма и каналом для отвода выходящих через отверстие для бойка в стволе пороховых газов вправо; слева - две антабки для крепления ремня. Сверху на стволе закреплены хомутиками две деревянные накладки, предохраняющие руки гранатометчика от ожогов. Хомутики стянуты винтами.

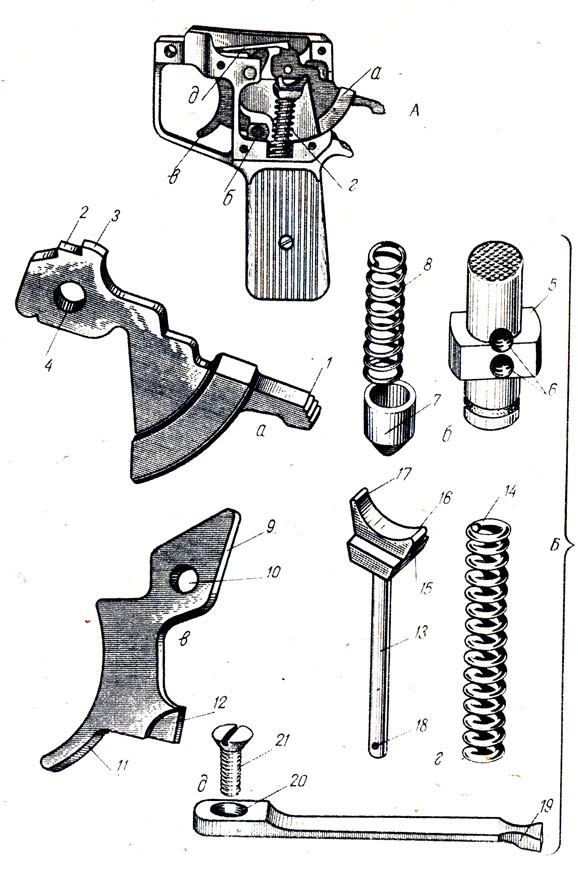

Рис. 48. Ударно-спусковой механизм: А - в собранном виде; Б - в разобранном виде; а - курок (1 - спина курсора с насечкой; 2 - боевой выступ; 3 - предохранительный вывыступ; 4 - отверстие для оси курка); б - предохранитель спуска (5 - буртик; 6 - гнезда; 7 - стопор; 8 - пружина); в - спусковой крючок (9 - верхний зуб; 10 - отверстие для оси; 11 - хвост; 12 - нижний зуб); г - стержень с боевой пружиной (13 - стержень; 14 - боевая пружина; 15 - головка; 16 - малый выступ; 17 - большой выступ; 18 - отверстие для выколотки); д - шептало (19 - зуб шептала; 20 - отверстие для винта; 21 - винт)

Ударно-спусковой механизм (рис. 48) предназначен для спуска курка с боевого взвода, нанесения удара по бойку и для постановки гранатомета на предохранитель. Он состоит из корпуса, курка, предохранителя спуска, спускового крючка, шептала и стержня к боевой пружиной.

Корпус (рис. 49) имеет: крышку, спусковую скобу, окно для спускового крючка, паз для шептала, гнездо для боевой пружины и отверстие для стержня, гнездо для стопора предохранителя спуска и его пружины, вы-резы для курка и выступа основания бойкового механизма. Кроме того, в корпусе сделаны отверстия для чеки, для оси спускового крючка, для предохранителя опуска, для оси курка, четыре нарезные для винтов и нарезное для винта шептала. В некоторых гранатометах в верхней части гнезда для боевой пружины расположен паз для выколотки. Корпус оканчивается пластиной, которая с прикрепленными к ней с обеих сторон деревянными щечками образует рукоятку.

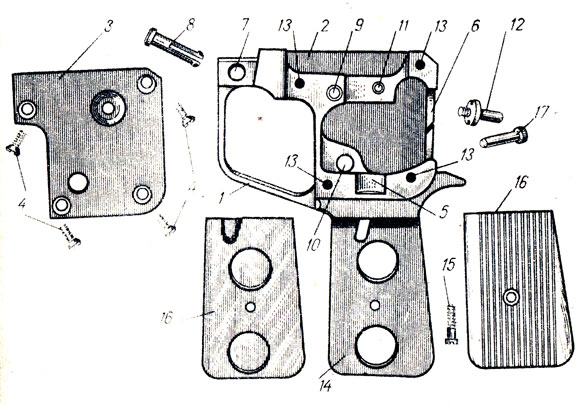

Рис. 49. Корпус ударно-спускового механизма: 1 - спусковая скоба; 2 - паз для шептала; 3 - крышка; 4 - винты; 5 - гнездо для боевой пружины; 6 - вырез для курка; 7 - отверстие для чеки; 8 - чека; 9 - отверстие для оси спускового крючка; 10 - отверстие для предохранителя спуска; 11 - нарезное отверстие для оси курка; 12 - ось курка; 13 - нарезные отверстия; 14 - пластина; 15 - соединительный винт; 16 - щечки; 17 - ось спускового крючка

Курок служит для нанесения удара по бойку. Он имеет спицу с насечкой для постановки его на боевой взвод; предохранительный и боевой выступы для сцепления с шепталом и отверстие для оси курка.

Предохранитель спуска служит для запирания спускового крючка, чтобы исключать возможность случайного выстрела. Он имеет буртик и два гнезда, в которые в зависимости от положения предохранителя спуска входит стопор, поджимаемый пружиной.

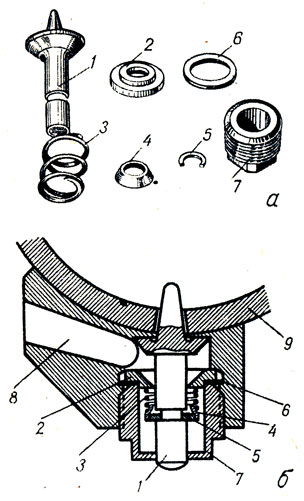

Рис. 50. Бойковый механизм: а - в разобранном виде; б - положение частей бойкового механизма в момент выстрела; 1 - боек; 2 - фланец; 3 - пружина бойка; 4 - опорная втулка; 5 - стопор; в - шайба; 7 - ниппель; 8 - канал для отвода газов; 9 - ствол

Спусковой крючок предназначен для спуска курка с боевого взвода. Он имеет верхний зуб для вывода шептала из зацепления с боевым выступом курка, отверстие для оси, хвост для нажима пальцем при производстве выстрела и нижний зуб для упора в буртик предохранителя спуска при постановке гранатомета на предохранитель.

Шептало служит для удержания курка на боевом взводе и представляет собой пластинчатую пружину, имеющую на переднем конце зуб для сцепления с боевым выступом курка. В хвостовой части шептала имеется отверстие для крепления его винтом к корпусу ударно-спускового механизма.

Рис. 51. Прицельное приспособление: 1 - прицельная рамка; 2 - мушка; 3 - отверстия с прорезями для прицеливания

Стержень с боевой пружиной предназначен для сообщения курку вращательного движения для нанесем ния удара по бойку. Стержень имеет головку с направляющими плечиками и двумя выступами ( малым и большим), а внизу - отверстие для выколотки.

Бойковый механизм (рис 50) служит для разбивания капсюля-воспламенителя гранаты. Он помещается в гнезде основания бойкового механизма и состоит из бойка, фланца, пружины бойка, опорной втулки, стопopa, шайбы и ниппеля. Под действием пружины коническая часть фланца плотно прилегает к конической поверхности бойка, что исключает возможность прорыва газов при выстреле из ствола вниз.

Рис. 52. Предохранитель ствола: 1 - диск; 2 - полукольцо; 3 - гайка; 4 - ствол

Прицельное приспособление (рис 51) служит для наводки гранатомета по целям на различные расстояния. Оно состоит из мушки и прицельной рамки. Мушка

соединена осью с основанием и удерживается пружиной в двух положениях: вертикальном и горизонтальном, Аналогично крепится со своим основанием и прицельная рамка, которая имеет три отверстия с прорезями для прицеливания. Нижнее- для прицеливания при стрельбе на расстояния до 50 м, среднее - на расстояния до 100 м и верхнее - на расстояния до 150 м.

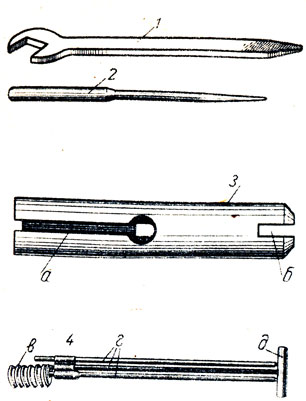

Рис. 53. Принадлежность к гранатомету; 1 - ключ-отвертка; 2 - выколотка; 3 - приспособление для сборки и разборки ударно-спускового механизма (а - паз для выколотки; б - для ключа-отвертки); 4 - банник (в - протирка; г - три стебля; д - ручка)

Предохранитель ствола (рис. 52) служит для предохранения казенной части ствола от засорения песком, землей и т. д. при случайном утыкании гранатомета в грунт или в другую преграду. Предохранитель ствола состоит из диска, двух полуколец и гайки.

Принадлежность к гранатомету (рис. 53). К каждому гранатомету полагается принадлежность. В нее входят; запасной боек с собранными на нем частями; ключ-отвертка и выколотка; приспособление для сборки и разборки ударно-спускового механизма, которое имеет канал для помещения стержня с боевой пружиной, продольный паз для выколотки и паз для ключа отвертки; банник для чистки и смазки гранатомета, состоящий из протирки, трех стеблей и ручки. На поверхности протирки находятся канавки для удержания пакли (ветоши) при чистке; ремень с двумя чехлами (ремень для переноски гранатомета, а чехлы - для предохранения от загрязнения канала ствола).

Сумка (рис. 54) предназначена для хранения и переноски трех гранат с пороховыми зарядами и принадлежности. В сумке имеются шесть гнезд для помещения гранат и пороховых зарядов к ним, одно гнездо для банника и карман для остальных частей принадлежности. Сумка застегивается замком и переносится на плечевом ремне.

Кроме того, в полковой комплект принадлежности входит приспособление для надевания кольца на перья стабилизатора гранаты и прибор для проверки прицельного приспособления.

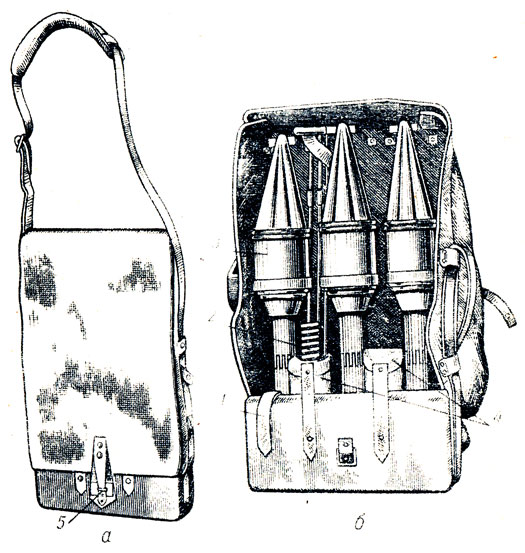

Рис. 54 Сумка для гранат: а - общий вид сумки; б - сумка с открытой крышкой; 1 - карман для запасных частей и инструмента, 2 - банник; 3 - граната; 4 - гнезда для пеналов с пороховыми зарядами; 5 - замок; 6 - плечевой ремень

Приспособление для надевания кольца состоит из оправки и скобы. Чтобы надеть кольцо на перья стабилизатора, надо: свинтить предохранительный колпачок с поддона стабилизатора, надеть оправку на трубку стабилизатора так, чтобы перья стабилизатора вошли в прорези оправки, поворачивая оправку (рис. 55) в сторону наклона перьев, свернуть их вокруг стабилизатора; надеть на оправку кольцо и скобу так, чтобы охватывающая часть скобы упиралась в кольцо. Нажимая на скобу, нужно сдвинуть кольцо с оправки на перья стабилизатора с таким расчетом, чтобы не было перекоса и набегания витков друг на друга. Конец витка не должен попадать под перо стабилизатора и должен находиться не ближе 3 мм от кромки пера. Затем оправку с перьев надо снять, а предохранительный колпачок - навинтить на поддон^*.

^* (Гранатометы ранних выпусков имели приспособление, состоящее из оправки и ключа. Порядок надевания кольца ключом тот же, что и при надевании кольца скобой. Кольцо сдвигается до тех пор, пока оно не соскочит с оправки.

Использовать для надевания колец на перья стабилизатора другие (нештатные) приспособления запрещается.)

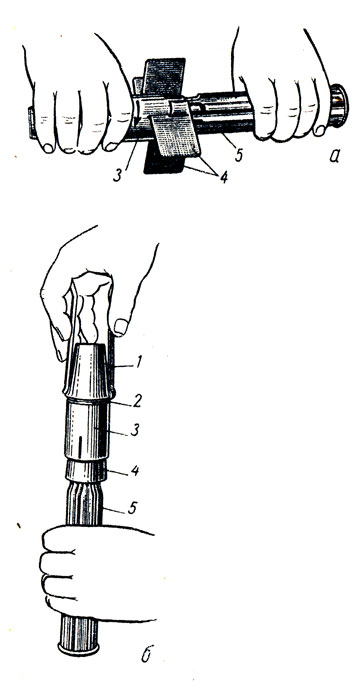

Рис. 55. Приспособление для надевания кольца на перья стабилизатора гранаты: a - свертывание перьев стабилизатора; 6 - надевание кольца на перья стабилизатора; 1 - скоба; 2 - кольцо; 3 - оправка; 4 - перья стабилизатора; 5 - трубка стабилизатора

Прибор для проверки прицельного приспособления (рис. 56) состоит из трубы и дна. На переднем конце трубы сделаны четыре прорези для натягивания нитей. На наружной поверхности имеются две риски для правильной установки прибора в стволе гранатомета. Труба закрыта дном, в центре ко-торого находится отверстие с четырьмя прорезями.

Рис. 56. Прибор для проверки прицельного приспособления: а - общий вид; б - вид слева; в - вид справа; 1 - труба; 2 - дно; 3 - прорезь; 4 - риски); 5 - отверстие с прорезями

Назначение и устройство противотанковой гранаты (ПГ-2]

Противотанковая граната (ПГ-2) является надкали-берной кумулятивной гранатой, пробивающей броню вследствие направленного действия взрыва.

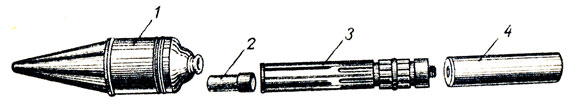

Рис 57 Основные части противотанковой гранаты: 1 - корпус со взрывчатым веществом; 2 - донный взрыватель; 3 - стабилизатор; 4 - пороховой заряд

Она состоит из корпуса со взрывчатым веществом, донного взрывателя, стабилизатора и порохового заряда.

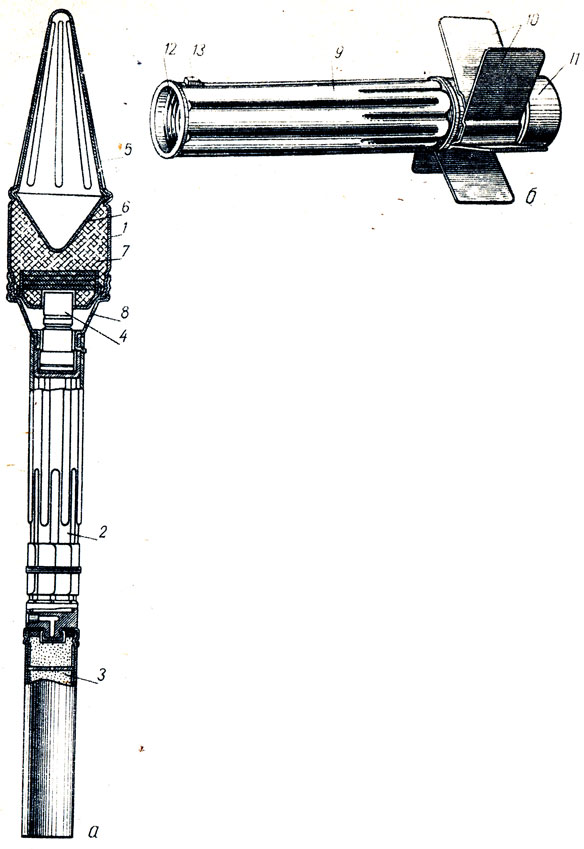

Корпус гранаты имеет: конический обтекатель; оболочку, в которую помещены взрывчатое вещество и воронка; крышку с гнездом для взрывателя и резьбой для соединения со стабилизатором (рис. 58),

Стабилизатор служит для придания гранате устойчивости при полете ее в воздухе. Он состоит из трубки, шести гибких перьев, поддонами втулки. На трубке стабилизатора находится фиксатор, который при заряжании входит в вырез на дульной части ствола гранатомета, Гибкое оперение гранаты огибает вокруг трубку стабилизатора и в таком положении закреплено кольцом. При помощи втулки, имеющей резьбу, стабилизатор соединяется с крышкой корпуса гранаты.

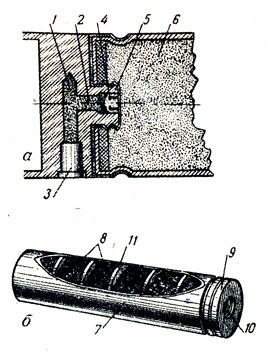

Рис. 59. Поддон с пороховым зарядом в разрезе: а - поддон,; б - пороховой заряд; 1 - радиальный канал; 2 - осевой канал; 3 - капсюль-воспламенитель; 4 - металлический колпачок; 5 - выступ с резьбой; 6 - пороховой заряд; 7 - бумажная гильза; 8 - дымный ружейный порох; 9 - металлический цоколь; 10 - резьба цоколя; 11 - картонная перегородка

Поддон (рис. 59) служит для помещения капсюля-менителя и соединения порохового заряда с гранатой. Он имеет радиальный и осевой каналы, заполненные порохом, и выступ с резьбой для навинчивания порохового заряда. В радиальный канал вставлен капсюль-воспламенитель, а в осевой канал - металлический колпачок, предохраняющий порох от влаги и высыпания. Для предохранения от повреждения капсюля-воспламенителя и резьбы выступа при хранении и транспортировке на поддон навинчивается предохранительный колпачок.

Пороховой заряд предназначен для сообщения гранате поступательного движения. Он состоит из бумажной гильзы (с картонными прокладками), заполненной дымным ружейным порохом; металлического цоколя с резьбой для навинчивания на выступ поддона стабилизатора. Пороховой заряд помещается в бумажном пенале, предохраняющем его от влаги и механических повреждений при хранении и транспортировке.

Донный взрыватель ДК-2 (рис. 60) служит для взрыва гранаты после выстрела при ударе ее о преграду. Он состоит из корпуса, донной втулки, инерционного тела, ударника с жалом, стопора с пружиной, направляющей втулки, обедающей гильзы, предохранитель-ной пружины, контрпредохранительной пружины; диафрагмы, детонатора и капсюля детонатора.

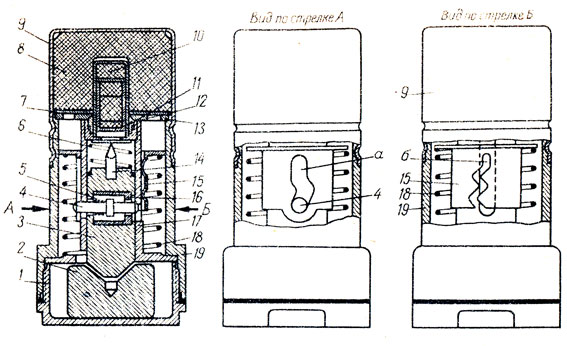

Рис. 60. Донный взрыватель (ДК-2): 1 - донная втулка; 2 - инерционное тело; 3 - ударник; 4 - стопор; 5 - пружина стопора; 6 - контрпредохранительная пружина; 7 - прокладка; 8 - детонатор; 9 - оболочка; 10 - капсюль-детонатор; 11 - поджимная втулка; 12 - диафрагма; 13 - прокладка; 14 - жало; 15 - оседающая гильза; 16 - втулочка; 17 - направляющая втулка; 18 - предохранительная пружина; 19 - корпус; а) широкий паз; б) узкий паз
