Сущность работы частей и механизмов гранатомета

Принцип работы гранатомета: при выстреле из гранатомета образующиеся в канале ствола пороховые газы выбрасывают гранату в направлении цели.

Во время выстрела и полета гранаты в воздухе вводится донный взрыватель, ударник которого при встрече гранаты с преградой (целью) продвигается вперед и накалывает своим жалом капсюль-детонатор. Происходит взрыв взрывчатого вещества, и граната вследствие направленного (кумулятивного) действия взрыва пробивает броню, разрушает сооружения, воспламеняет горючее и т. д.

При выстреле из гранатомета отдачи не образуется, так как пороховые газы свободно уходят наружу через открытую казенную часть ствола.

До заряжания механизмы и части гранатомета находятся в следующем состоянии: курок спущен, боевая пружина находится в наименьшем сжатии. Стержень свой; ми выступами упирается в курок и удерживает его в зацеплении с шепталом. Шептало своим зубом зашло за предохранительный выступ курка и, оказывая давление на верхний зуб спускового крючка, отводит хвост спускового крючка вперед. Боек под действием пружины утоплен и не препятствует заряжанию гранатомета. Предохранитель спуска выступает с левой стороны корпуса ударно-спускового механизма, а его буртик не препятствует продвижению назад нижнего зуба спускового крючка.

Для заряжания гранатомет следует поставить на прелохранитель, для чего надо нажать на предохранитель спуска с левой стороны так, чтобы красная кольцевая полоска была утоплена заподлицо с крышкой корпуса, при этом буртик предохранителя спуска встанет против нижнего зуба спускового крючка и будет препятствовать движению спускового крючка назад.

После этого нужно вставить гранату в гранатомет, для чего трубку стабилизатора (с пороховым зарядом) вводят в дульную часть ствола так, чтобы фиксатор стабилизатсра вошел в вырез на стволе, причем по мере продвижения стабилизатора в канал ствола кольцо, упираясь в дульный срез ствола гранатомета, соскакивает с перьев, а фиксатор входит в вырез на стволе. Капсюль-воспламенитель располагается против отверстия для бойка.

Для производства выстрела надо курок поставить на боевой взвод, для чего большим пальцем правой руки нажимают на спицу курка и отводят ее вниз. Курок, поворачиваясь на своей оси вниз, давит на большой выступ стержня, опуская его вниз, сжимает боевую пружину. Зуб шептала, скользя по курку, заскакивает за боевой выступ курка (слышен щелчок), и курок становится на боевой взвод (рис. 61).

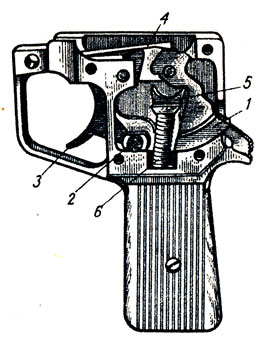

Рис. 61. Положение частей ударно-спускового механизма при постановке курка на боевой взвод: 1 - курок; 2 - предохранитель спуска; 3 - спусковой крючок; 4 - шептало; 5 - стержень; 6 - боевая пружина

После этого гранатомет снимается с предохранителя, Для чего предохранитель утапливается с правой стороны заподлицо с корпусом ударно-спускового механизма, а указательным пальцем нажимается на спусковой крючок. При этом крючок, вращаясь на своей оси, верхним зубом приподнимает шептало и выводит его из зацепления с Цоевым выступом курка. Курок под действием боевой пружины энергично поворачивается вверх и ударяет по бойку; Боек, продвигаясь вверх, сжимает свою пружину и разбивает капсюль-воспламенитель гранаты. Пороховой заряд воспламеняется. Образовавшиеся от сгорания пороховые газы выбрасывают гранату из канала ствола. К моменту вылета гранаты из ствола происходит полное сгорание порохового заряда. После удара курка по бойку стержень под действием боевой пружины своим малым выступом отводит курок от бойка. Боек под действием своей пружины утапливается в отверстие нижней стенки ствола. Спусковой крючок после его освобождения под действием шептала отходит вперед.
