§ 11. Инженерные заграждения

В современном бою инженерные заграждения будут играть, как и прежде, важную роль в обеспечении боевых действий под разделений. Они устраиваются на местности (в воде или в воздухе) с целью нанести противнику поражение, замедлить его продвижение и затруднить маневр. По характеру воздействия на противника инженерные заграждения подразделяются на минно-взрывные, невзрывные и комбинированные (сочетание двух пер вых). Основным видом инженерных заграждений являются миннг взрывные. В годы Великой Отечественной войны на минно-взрывных заграждениях, установленных воинами Советской Армии, было уничтожено около 10 тысяч вражеских танков. Особенно большие потери танков противник имел в битвах под Москвой и на Курской дуге.

Для устройства минно-взрывных заграждений применяются мины. По своему назначению они подразделяются на противотанковые и противопехотные.

Противотанковые мины

Эти мины применяются для поражения танков и другой боевой техники. Они бывают противогусеничные, взрывающиеся при непосредственном наезде на них танка, и противоднищевые, взрывающиеся под проекцией танка при срабатывании специального взрывателя. Первая противотанковая мина заводского изготовления была предложена в 1924 году советским военным инженером Д. М. Карбышевым.

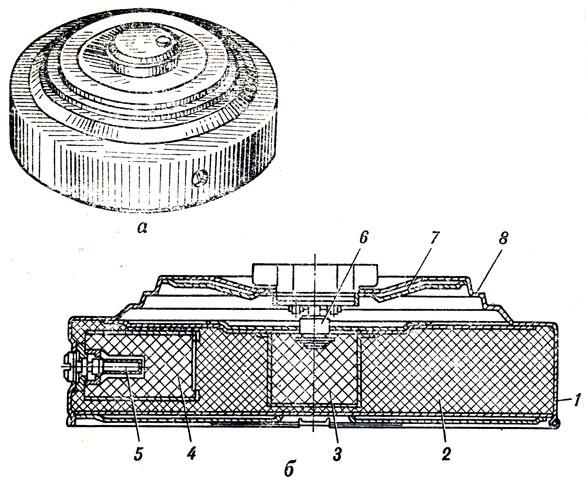

Рис. 13. Поотизотанковая мина 1 ТМ-57: а - общий вид; б - разрез; 1 - корпус; 2 - заряд ВВ; 3 - центральный промежуточный детонатор; 4 - боковой промежуточный детонатор; 5 - запальное гнездо бокового промежуточного детонатора; 6 - взрыватель МВ-57 в боевом положении; 7 - щиток; 8 - крышка

Об щее устройство. Мина (рис. 13) состоит из корпуса (металл, дерево, пластмасса), заряда взрывчатого вещества, взрывателя и промежуточного детонатора. На дне и на боковой поверхности некоторых противотанковых мин могут быть запальные гнезда с резьбой для взрывателя при установке мин в неиз-влекаемое положение. Тактико-технические характеристики противотанковых мин приведены в табл. 4.

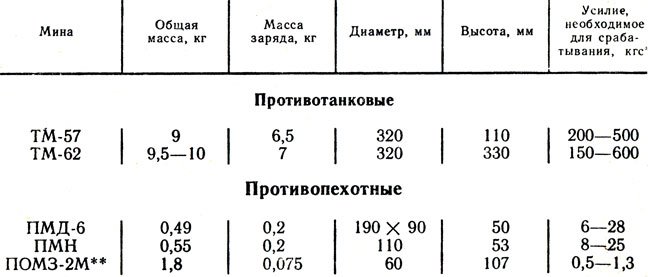

Таблица 4

Принцип действия. При наезде гусеницей (колесом) на мину ее крышка сминается и опускается вместе со взрывателем до упора его в промежуточный детонатор. При дальнейшем смятии нажимной крышки корпус взрывателя останавливается, а ударный механизм продолжает опускаться вниз. При этом сначала перерезается чека, затем освободившийся ударник под действием пружины накалывает запал, вызывая взрыв мины.

Противотанковые мины поражают фугасным действием заряда и кумулятивной струей.

Противотанковые мины

Эти мины применяются для поражения живой силы противника. Они бывают фугасные и осколочные.

Общее устройство. Мина (рис. 14) состоит из корпуса, заряда взрывчатого вещества и взрывателя с предохранительным устройством для безопасности установки. В комплект некоторых мин входят специальные приспособления для их установки. Тактико-технические характеристики противопехотных мин приведены в табл. 4.

Принцип действия. Мина приводится в боевое положение через 2,5 минуты после выдергивания чеки и перерезания металлоэлемента (временного предохранителя). При наступании на мину, находящуюся в боевом положении, ее крышка опускается и выталкивает Т-образную чеку из взрывателя. Ударник освобождается и под действием боевой пружины накалывает запал, вызывая взрыв.

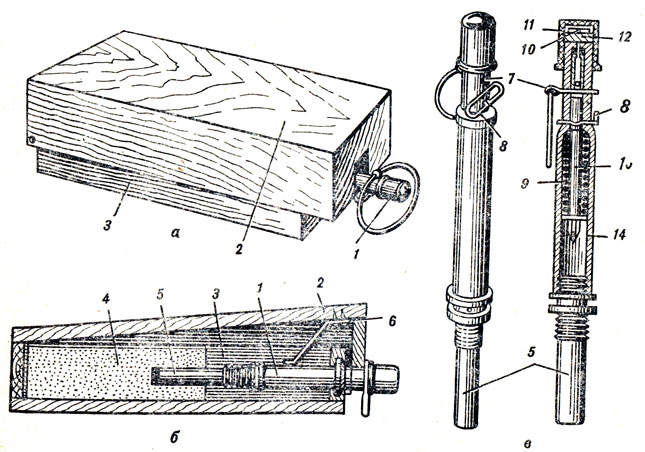

Рис. 14. Противопехотная мина ПМД-6М: а г-общий вид; б - разрез; в - взрыватель МУВ-2; 1 - взрыватель; 2 - крышка; 3 - корпус мины; 4 - заряд ВВ; 5 - запал; 6 - металлическая пластинка; 7 - предохранительная чека; 8 - Т-образная боевая чека; 9 - боевая пружина; 10 - резак; 11 - резиновый колпачок; 12 - металлоэлемент; 13 - ударник; 14 - корпус взрывателя

При взрыве противопехотные мины поражают фугасным действием или осколками. Фугасные мины при взрыве поражают, как правило, одного человека. Осколочные мины могут поразить одновременно несколько человек.

Установка мин

Противотанковые и противопехотные мины устанавливаются на путях движения танков и пехоты противника. В обороне они устанавливаются перед передним краем, особенно для прикрытия флангов и промежутков, и в глубине, а в наступлении - перед рубежом отражения контратаки противника.

Противотанковые мины устанавливаются на местности вручную, с помощью минных заградителей и вертолетов, оснащенных специальным оборудованием, а противопехотные вручную.

Для установки мины вручную необходимо отрыть лунку по ее размерам с таким расчетом, чтобы установленная мина несколько выступала над поверхностью грунта, и положить в нее мину, ввернуть (вставить) взрыватель, перевести взрыватель в боевое положение (выдернуть предохранительную чеку) и замаскировать мину. Противотанковые мины маскируются слоем грунта в 5 - 8 см, противопехотные - слоем в 1 - 2 см. Снимать противопехотные мины запрещается, они уничтожаются подрывом заряда взрывчатого вещества или другим способом.

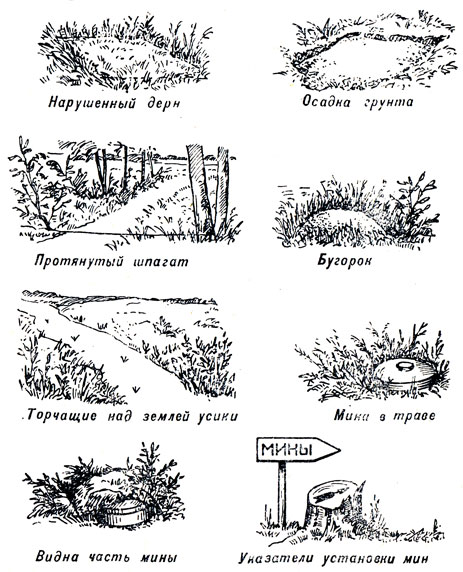

Рис. 15. Демаскирующие признаки установленных мин

Мины, установленные на определенном участке местности, образуют минные поля. Минные поля бывают противотанковые противопехотные и смешанные.

Демаскирующими признаками мин являютс наличие бугорков над ними, не убранная при их установке земля, зимой утоптанный снег, осадка грунта, забытая укупорка от мин и взрывателей, брошенный инструмент и принадлежности для минирования, следы машин, людей, указки и ограждения. Некоторые характерные демаскирующие признаки мин показаны на рис. 15.

Вопросы

1. Назовите тактико-технические характеристики противотанковых и противопехотных мин.

3. Установите на местности учебные противотанковую и противопехотную мины (макеты) и замаскируйте их.
