§ 1. Материальная часть автомата калашникова [1985 -

Автомат Калашникова является основным видом автоматического стрелкового оружия. Создал его выдающийся советский конструктор М. Т. Калашников. Автомат получил широкое признание. Он прост по устройству и имеет высокие боевые и эксплуатационные качества. На основе этого автомата созданы и приняты на вооружение Советской Армии ручной пулемет Калашникова (РПК) и другие образцы стрелкового оружия с наиболее эффективными боевыми свойствами.

Честь первенства в создании автоматического оружия принадлежит нашей Родине. Первый в мире пистолет-автомат - прообраз автоматического оружия - был сконструирован выдающимся русским оружейником В. Г. Федоровым. Большой вклад в развитие автоматического оружия внесли В. А. Дегтярев и Г. С. Шпагин.

Назначение, боевые свойства, общее устройство автомата

Модернизированный автомат Калашникова (рис. 25) является индивидуальным оружием и предназначен для уничтожения живой силы противника. В рукопашном бою к автомату присоединяется штык-нож.

Из автомата ведется автоматический (АВ) или одиночный (ОД) огонь (стрельба одиночными выстрелами). Автоматический огонь является основным видом огня. Боевые свойства автомата характеризуются данными, приведенными в табл. 5.

Автомат состоит из следующих основных частей и механизмов (рис. 26): ствола со ствольной коробкой, прицельным приспособлением и прикладом; крышки ствольной коробки; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; ударно-спускового механизма; цевья; магазина; штыка-ножа. В комплект автомата входят принадлежность, ремень и сумка для магазинов. Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

Назначение, устройство частей и механизмов автомата

Ствол (рис. 27) служит для направления полета Пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения. Промежутки между нарезами называются полями, расстояние между двумя противоположными полями - калибром ствола.

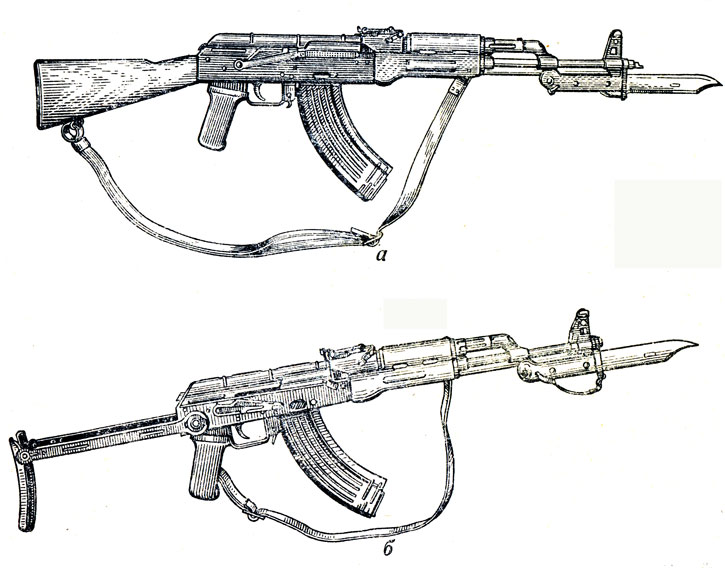

Рис. 25. Общий вид автомата Калашникова: а - с деревянным прикладом (АКМ); б - со складывающимся прикладом (АКМС)

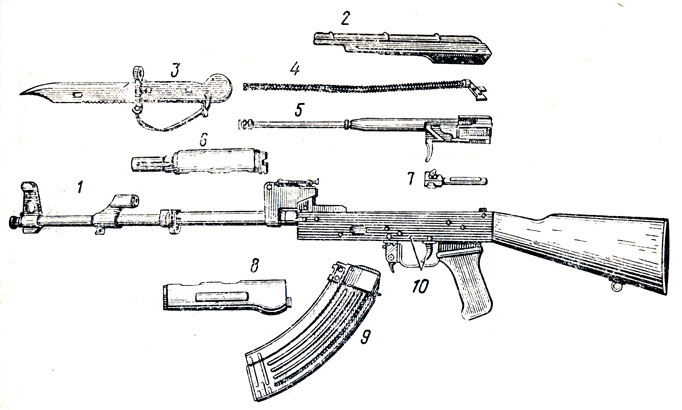

Рис. 26. Основные части и механизмы автомата: 1 - ствол со ствольной коробкой, с прицельным приспособлением и прикладом; 2 - крышка ствольной коробки; 3 - штык-нож; 4 - возвратный механизм; 5 - затворная рама с газовым поршнем; 6 - газовая трубка со ствольной накладкой; 7 - затвор; 8 - цевье; 9 - магазин; 10 - ударно-спусковой механизм

В казенной части канал ствола гладкий, имеет форму гильзы, эта часть канала ствола называется патронником. Переход от патронника к нарезной части канала ствола называется пульным входом.

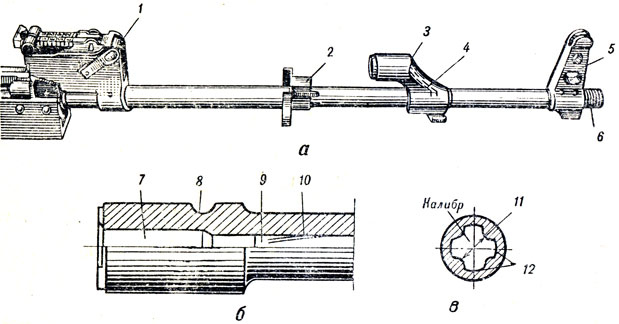

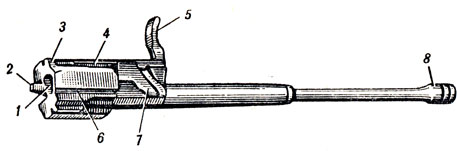

Рис. 27. Ствол: а - общий вид; б - казенная часть в разрезе; в - сечение ствола; 1 - колодка прицела; 2 - соединительная муфта; 3 - газовая камера; 4 - газоотводное отверстие; 5 - основание мушки; 6 - резьба; 7 - патронник; 8 - выем для шпильки ствола; 9 - пульный вход; 10 - нарезная часть; 11 - поле; 12 - нарезы

Снаружи ствол имеет резьбу на дульной части, основание мушки, газовую камеру, соединительную муфту, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя.

Сообщение газовой камеры с каналом ствола производится через газоотводное отверстие.

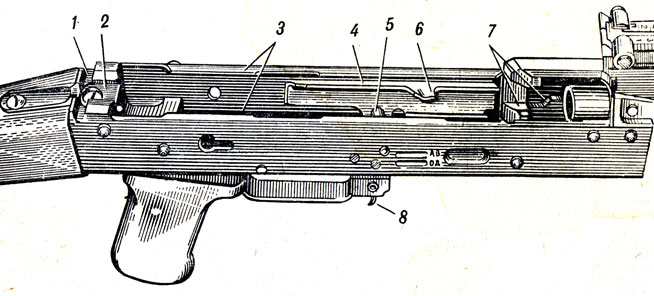

Рис. 28. Ствольная коробка: 1 - поперечный паз; 2 - продольный паз; 3 - отгибы; 4 - направляющий выступ; 5 - перемычка, 6 - отражательный выступ; 7 - вырезы; 8 - защелка магазина

Рис. 29. Крышка ствольной коробки: 1 - отверстие; 2 - ребра жесткости; 3 - ступенчатые вырезы

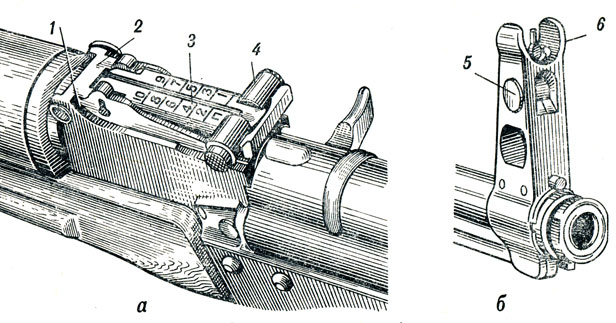

Рис. 30. Прицельное приспособление: а - прицел; б - основание мушки; 1 - колодка прицела; 2 - пластинчатая пружина; 3 - прицельная планка; 4 - хомутик; 5 - полозок с мушкой; 6 - предохранитель мушки

Ствольная коробка (рис. 28) служит для соединения частей и механизмов автомата, обеспечения закрывания канала ствола затвором и запирания затвора. В ствольной коробке помещается ударно-спусковой механизм.

Крышка ствольной коробки (рис. 29) предохраняет от загрязнения части и механизмы автомата, помещенные в ствольной коробке.

Прицельное приспособление (рис. 30) служит для наводки автомата при стрельбе по целям на различные расстояния и состоит из прицела и мушки.

Прицел состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика.

Рис. 31. Затворная рама с газовым поршнем: 1 - канал для затвора; 2 - предохранительный выступ; 3 - выступ для опускания рычага автоспуска; 4 - паз для отгиба ствольной коробки; 5 - рукоятка; 6 - паз для отражательного выступа; 7 - фигурный вырез; 8 - газовый поршень

Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении с помощью защелки с пружиной. На прицельной планке нанесена шкала с делениями от 1 до 10 и буквой "П". Цифры шкалы обозначают соответствующую дальность стрельбы в сотнях метров, буква "П" - постоянную установку прицела, что соответствует прицелу 3.

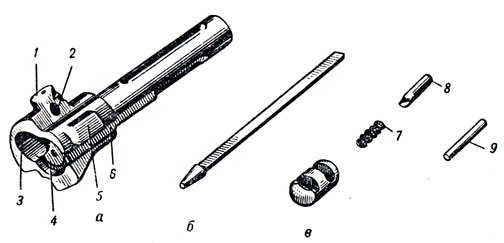

Рис. 32. Затвор: а - остов затвора; б - ударник; в - выбрасыватель. 1 - ведущий выступ; 2 - отверстие для оси выбрасывателя; 3 - вырез для выбрасывателя; 4 - вырез для дна гильзы; 5 - боевой выступ; 6 - продольный паз для отражатель ного выступа; 7 - пружина выбрасывателя; 8 - ось выбрасывателя; 9 - шпилька

Для стрельбы ночью применяются самосветящиеся насадки (на гривку прицельной планки и мушку), а также ночные прицелы.

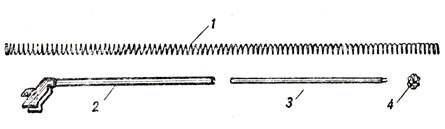

Рис. 33. Возвратный механизм. 1 - возвратная пружина; 2 - направляющий стержень. 3 - подвижной стержень; 4 - муфта

Мушка ввинчена в полозок, который закрепляется в основании мушки. На полозке и на основании мушки нанесены риски определяющие положение мушки.

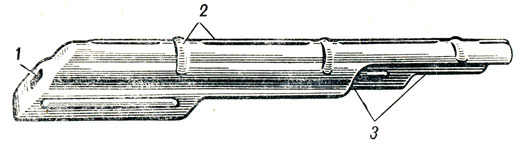

Рис. 34. Газовая трубка со ствольной накладкой: 1 - газовая трубка; 2 - направляющие ребра для газового поршня; 3 - передняя соединительная муфта; 4 - ствольная накладка; 5 - задняя соединительная муфта; 6 - выступ

Приклад и пистолетная рукоятка обеспечивают удобство стрельбы из автомата.

Затворная рама с газовым поршнем (рис. 31) предназначена для приведения в действие затвора и ударно-спускового механизма.

Затвор (рис. 32) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

Возвратный механизм (рис. 33) предназначен для возвращения затворной рамы с затвором в переднее положение

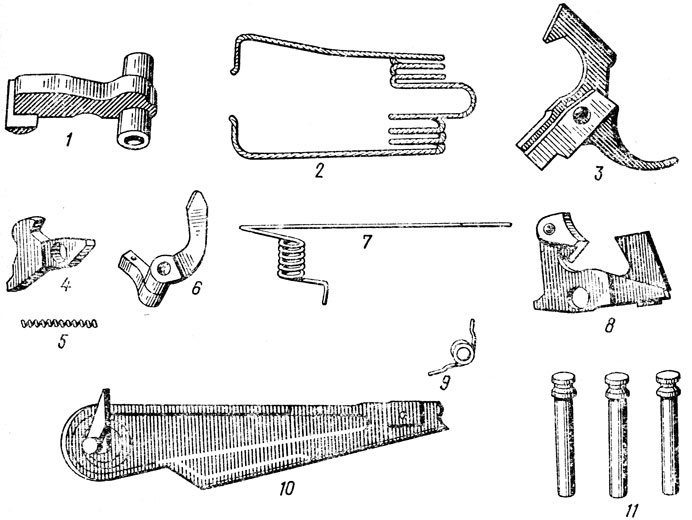

Рис. 35. Ударно-спусковой механизм: 1 - курок; 2 - боевая пружина; 3 - спусковой крючок; 4 - шептало одиночного огня; 5 - пружина шептала одиночного огня; 6 - автоспуск; 7 - пружина автоспуска; 8 - замедлитель курка; 9 - пружина замедлителя курка; 10 - переводчик; 11 - оси

Газовая трубка со ствольной накладкой (рис. 34) служит для направления движения газового поршня и предохранения рук от ожогов при стрельбе.

Ударно-спусковой механизм (рис. 35) предназначен для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

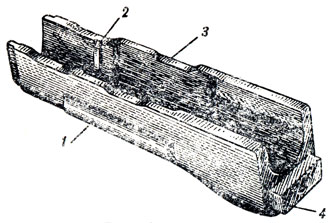

Рис. 36. Цевье: 1 - упор для пальцев; 2 - металлическая прокладка; 3 - вырез; 4 - выступ

Ударно-спусковой механизм состоит из курка с боевой пружиной, замедлителя курка с пружиной, спускового крючка, шептала одиночного огня с пружиной, автоспуска с пружиной и переводчика.

Курок с боевой пружиной предназначен для нанесения удара по ударнику. На курке имеются боевой взвод, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надета на цапфы курка и своей петлей действует на курок, а концами - на прямоугольные выступы спускового крючка. Замедлитель курка служит для замедления движения курка вперед в целях улучшения кучности боя при ведении автоматического огня. Спусковой крючок предназначен для удержания курка на боевом взводе и для спуска курка; шептало одиночного огня - для удержания курка после выстрела в крайнем заднем положении, если при ведении одиночного огня спусковой крючок не был отпущен. Назначение автоспуска с пружиной - автоматическое освобождение курка со взвода автоспуска при стрельбе очередями, а также предотвращение спуска курка при незакрытом канале ствола и незапертом затворе. Переводчик служит для установки автомата на автоматический и одиночный огонь или на предохранитель.

Цевье (рис. 36) служит для удобства действий с автоматом и для предохранения рук от ожогов.

Магазин (рис. 37) предназначен для помещения патронов и подачи их в ствольную коробку.

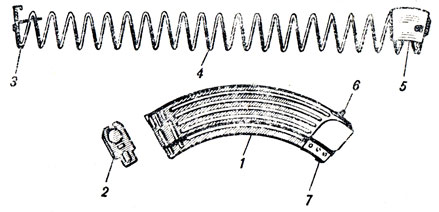

Рис. 37. Магазин: 1 - корпус; 2 - крышка; 3 - стопорная планка; 4 - пружина; 5 - подаватель; 6 - опорный выступ; 7 - зацеп

Штык-нож (рис. 38) присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

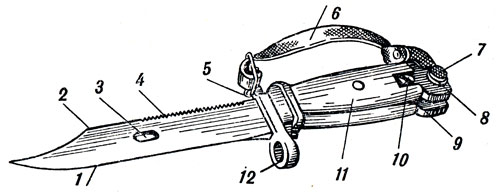

Рис. 38. Штык-нож: 1 - лезвие; 2 - режущая кромка; 3 - отверстие; 4 - пила; 5 - зацеп; 6 - ремень; 7 - защелка; 8 - предохранительный выступ; 9 - продольный паз; 10 - винт наконечника; 11 - рукоятка; 12 - кольцо

Для ношения штыка-ножа на поясном ремне служат ножны (рис. 39). При необходимости они используются вместе со штыком-ножом для резки проволоки.

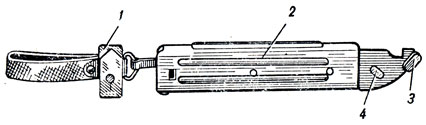

Рис. 39. Ножны: 1 - подвеска с карабинчиками; 2 - пластмассовый корпус; 3 - упор; 4 - выступ-ось

Разборка и сборка

Разборка и сборка автомата производятся на автомата столе или на чистой подстилке. Части и механизмы укладываются в порядке разборки. Обращаться с ними следует осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.

Разборка автомата может быть полная и неполная. Полная разборка автомата производится для чистки при сильном загрязнении автомата, после нахождения его под дождем, в песке или в снегу, при переходе на другую смазку и при ремонте. Во всех остальных случаях производится неполная разборка.

Порядок неполной разборки автомата

Рис. 40. Отделение магазина

Отделить магазин (рис. 40). Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин, нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего перевести переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.

Рис. 41. Отделение шомпола

Рис. 42. Отделение крышки ствольной коробки

Вынуть пенал с принадлежностью. Утопить пальцем правой руки крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда; раскрыть пенал и вынуть из него протирку, ершик, отвертку, выколотку и шпильку. У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.

Рис. 43. Отделение возвратного механизма

Отделить шомпол. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки (рис. 41), и вынуть шомпол вверх.

Отделить крышку ствольной коробки (рис. 42). Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку.

Отделить возвратный механизм (рис. 43). Удерживая автомат левой рукой за шейку приклада, правой рукой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.

Отделить затворную раму с затвором (рис. 44). Продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.

Рис. 44. Отделение затворной рамы с затвором

Отделить затвор от затворной рамы (рис. 45). Взять затворную раму в левую руку затвором кверху, правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

Рис. 45. Отделение затвора от затворной рамы

Отделить газовую трубку со ствольной накладкой (рис. 46). Удерживая автомат левой рукой, правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.

Рис. 46. Отделение газовой трубки со ствольной накладкой

Порядок сборки автомата после неполной разборки

Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой рукой надвинуть газовую трубку передним концом на патрубок газовой камеры и прижать задний конец ствольной накладки к стволу; повернуть замыкатель на себя до входа его фиксатора в выем на колодке прицела.

Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор в правую и вставить его цилиндрической частью в канал рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед.

Присоединить затворную раму с затвором к ствольной коробке. Левой рукой обхватить шейку приклада. Удерживая затворную раму с затвором в правой руке так, чтобы затвор, прижатый большим пальцем, находился в переднем положении, ввести газовый поршень в полость колодки прицела и продвинуть затворную раму вперед настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать ее к ствольной коробке и продвинуть вперед.

Присоединить возвратный механизм. Правой рукой ввести возвратный механизм в канал затворной рамы; сжимая возвратную пружину, подать направляющий стержень вперед и, опустив несколько книзу, ввести его пятку в продольный паз ствольной коробки.

Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперед и книзу так, чтобы выступ направляющего стержня возвратного механизма вошел в отверстие крышки ствольной коробки.

Спустить курок с боевого взвода и поставить на предохранитель. Нажать на спусковой крючок и поднять переводчик вверх до отказа.

Вложить пенал в гнездо приклада (рис. 47). Уложить принадлежность в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада и утопить его так, чтобы гнездо закрылось крышкой. У автомата со складывающимся прикладом пенал убирается в карман сумки для магазинов.

Присоединить магазин к автомату. Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.

При сборке автомата сличаются номера на его частях с номером на ствольной коробке.

Устройство патрона

Боевой патрон (рис. 48) состоит из пули, гильзы, порохового заряда и капсюля. Патроны обр. 1943 г. выпускаются с обыкновенными пулями и с пулями специального назначения: трассирующими и бронебойно - зажигательными (рис. 49). Головные части специальных пуль имеют отличительную окраску.

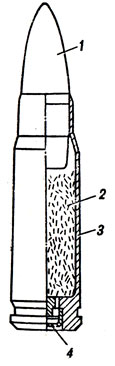

Рис. 48. Боевой патрон: 1 - пуля; 2 - пороховой эаряд; 3 - гильза; 4 - капсюль

Пуля предназначена: обыкновенная - для поражения живой силы противника, расположенной открыто и за масками, пробиваемыми пулей; трассирующая - для поражения живой силы противника, а также для корректирования огня и целеуказания; бронебойно-зажигательная - для зажигания горючих жидкостей и поражения живой силы противника, находящейся за легкими броневыми прикрытиями, на дальностях до 300 м. Обыкновенная пуля состоит из оболочки, стального сердечника и свинцовой рубашки; трассирующая - из оболочки, свинцового сердечника, стаканчика и трассирующего состава; бронебойно-зажигательная - из оболочки, наконечника, стального сердечника, свинцовой рубашки, свинцового поддона и зажигательного состава.

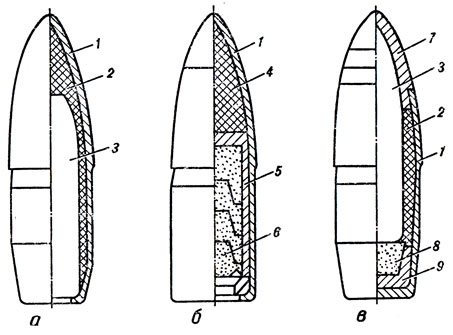

Рис. 49. Пуля: а - обыкновенная со стальным сердечником; б - трассирующая; в - бронебойно-зажигательная; 1 - оболочка; 2 - свинцовая рубашка; 3 - стальной сердечник; 4 - свинцовый сердечник; 5 - стаканчик трассера; 6 - трассирующий состав; 7 - томпаковый наконечник; 8 - зажигательный состав; 9 - свинцовый поддон

Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она состоит из корпуса, дульца и дна.

Пороховой заряд служит для сообщения пуле поступательного движения. Он состоит из пироксилинового пороха.

Рис. 50. Ручной пулемет Калашникова (с барабанным магазином)

Капсюль предназначен для воспламенения порохового заряда. Он состоит из латунного колпачка, ударного, состава и фольгового кружка.

Особенности устройства ручного пулемета Калашникова (РПК)

Ручной пулемет Калашникова (рис. 50) является наиболее мощным автоматическим оружием. Он предназначен для уничтожения живой силы и поражения огневых средств противника; его тактико-технические характеристики приведены в табл. 5. Принцип действия РПК и его основные части аналогичны принципу действия и основным частям А КМ.

В отличие от автомата на прицельном приспособлении пулемета есть целик. Он имеет гривку с прорезью для прицеливания. При введении поправок на боковой ветер и на боковое движение цели гривка целика передвигается вправо или влево маховичком. Ствол у пулемета несколько длиннее, чем у автомата. Это способствует повышению начальной скорости пули, в результате чего увеличиваются дальности прямого выстрела и действительного огня по целям.

Для удобства при стрельбе пулемет имеет сошку и приклад (несколько иного устройства, чем у автомата Калашникова). Сошка от пулемета не отделяется.

При неполной разборке пулемет устанавливается на сошку. Для этого, удерживая его левой рукой за цевье в вертикальном положении, правой рукой освободить ноги сошки от пружинной застежки; отвести сошку от ствола так, чтобы ее ноги замяли фиксированное положение; установить пулемет на сошку дульной частью ствола влево. После сборки поставить пулемет левой рукой в вертикальное положение; правой рукой несколько сводя ноги сошки, прижать их к стволу и закрепить пружинной застежкой.

1. Расскажите о назначении, боевых свойствах и принципе действия автомата Калашникова.

5. Произведите неполную разборку и сборку автомата.
