§ 2. Работа частей и механизмов автомата

Для умелого использования автомата в бою, быстрого устранения задержек и неисправностей, возникших при стрельбе, необходимо хорошо знать работу его частей и механизмов.

Положение частей и механизмов до заряжания

Затворная рама с газовым поршнем и затвором под действием возвратного механизма находятся в крайнем переднем положении, газовый поршень - в патрубке газовой камеры; канал ствола закрыт затвором. Затвор повернут вокруг продольной оси вправо, его боевые выступы находятся в вырезах ствольной коробки - затвор заперт. Возвратная пружина имеет наименьшее сжатие.

Рычаг автоспуска под действием выступа затворной рамы повернут вперед и вниз. Курок спущен и упирается в затвор. Ударник под действием курка подан вперед. Боевая пружина находится в наименьшем сжатии; своей петлей она прижимает курок к затвору, а изогнутыми концами - прямоугольные выступы спускового крючка к дну ствольной коробки, при этом хвост спускового крючка находится в переднем положении (рис. 51). Замедлитель курка под действием своей пружины передним выступом прижат к дну ствольной коробки.

Переводчик находится в крайнем верхнем положении и закрывает ступенчатый вырез в крышке ствольной коробки (переводчик поставлен на предохранитель); сектор переводчика вошел в вырез шептала одиночного огня и находится над правым прямоугольным выступом спускового крючка (запирает спусковой крючок).

Работа частей и механизмов при заряжании

Для заряжания автомата присоединить к нему снаряженный магазин, поставить перевод чик на автоматический огонь (АВ), отвести затворную раму назад до отказа и отпустить ее - автомат заряжен.

При присоединении магазина верхний патрон упирается снизу в затворную раму.

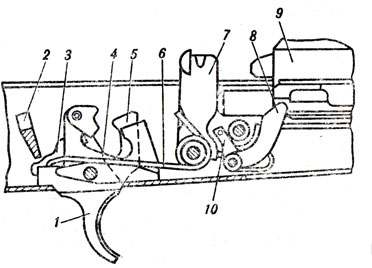

Рис. 51. Положение частей ударно-спускового механизма до заряжания при включенном предохранителе и спущенном курке: 1 - спусковой крючок; 2 - сектор переводчика; 3 - шептало одиночного огня; 4 - замедлитель курка; 5 - фигурный выступ спускового крючка; 6 - боевая пружина; 7 - курок; 8 - рычаг автоспуска; 9 - затворная рама; 10 - шептало автоспуска
Рис. 51. Положение частей ударно-спускового механизма до заряжания при включенном предохранителе и спущенном курке: 1 - спусковой крючок; 2 - сектор переводчика; 3 - шептало одиночного огня; 4 - замедлитель курка; 5 - фигурный выступ спускового крючка; 6 - боевая пружина; 7 - курок; 8 - рычаг автоспуска; 9 - затворная рама; 10 - шептало автоспуска

При постановке переводчика на автоматический огонь ступенчатый вырез в крышке ствольной коробки для рукоятки затворной рамы освобождается, сектор переводчика остается в вырезе шептала одиночного огня, но не препятствует повороту спускового крючка.

При отведении затворной рамы назад, на длину свободного хода, она, действуя передним скосом фигурного выреза на ведущий выступ затвора, поворачивает затвор влево, боевые выступы затвора выходят из вырезов ствольной коробки - происходит отпирание затвора. Выступ затворной рамы освобождает рычаг автоспуска, и шептало автоспуска под действием пружины прижимается к передней плоскости курка.

При дальнейшем отведении затворной рамы вместе с ней отходит назад затвор, открывая канал ствола. Возвратная пружина сжимается. Курок под действием затворной рамы поворачивается на оси, боевая пружина закручивается. Боевой взвод курка последовательно заскакивает за фигурный выступ спускового крючка, под защелку замедлителя курка, и курок становится на шептало автоспуска. Рычаг автоспуска при этом поднимается вверх и становится на пути движения выступа затворной рамы.

Как только нижняя плоскость затворной рамы пройдет окно для магазина, патроны под действием пружины магазина поднимутся вверх до упора верхним патроном в загиб стенки магазина.

При отпускании затворной рамы она вместе с затвором под действием возвратного механизма подается вперед. Затвор выталкивает из магазина верхний патрон, досылает его в патронник и закрывает канал ствола. При подходе затвора к казенному срезу ствола зацеп выбрасывателя заскакивает в кольцевую проточку гильзы. Затвор под действием скоса левого выреза ствольной коробки на скос левого боевого выступа затвора, а затем под действием фигурного выреза затворной рамы на ведущий выступ затвора поворачивается вокруг продольной оси вправо. Боевые выступы затвора заходят за боевые упоры ствольной коробки - затвор запирается. Затворная рама, продолжая движение в крайнее переднее положение, своим выступом поворачивает рычаг автоспуска вперед и вниз, выводя шептало автоспуска из-под взвода автоспуска курка; курок под действием боевой пружины поворачивается, выходит из-под защелки замедлителя и становится на боевой взвод (рис. 52).

При постановке автомата на предохранитель переводчик закрывает ступенчатый вырез крышки ствольной коробки и становится на пути движения рукоятки затворной рамы назад. Сектор переводчика поворачивается вперед и становится над правым прямоугольным выступом спускового крючка (запирает спусковой крючок).

Работа частей и механизмов при автоматической стрельбе

Для производства автоматической стрельбы поставить переводчик на автоматический огонь если он не был поставлен при заряжании, и нажать на спусковой крючок.

При постановке переводчика на автоматический огонь сектор переводчика освобождает прямоугольный выступ спускового крючка (отпирает спусковой крючок) и остается в вырезе шептала одиночного огня. Спусковой крючок получает возможность поворачиваться вокруг своей оси. Шептало одиночного огня от поворота вместе со спусковым крючком удерживается сектором переводчика.

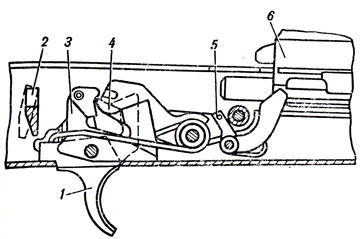

Рис. 52. Положение частей ударно-спускового механизма перед выстрелом: 1 - спусковой крючок; 2 - сектор переводчика; 3 - замедлитель курка; 4 - курок; 5 - шептало автоспуска; 6 - затворная рама
Рис. 52. Положение частей ударно-спускового механизма перед выстрелом: 1 - спусковой крючок; 2 - сектор переводчика; 3 - замедлитель курка; 4 - курок; 5 - шептало автоспуска; 6 - затворная рама

При нажатии на спусковой крючок его фигурный выступ выходит из зацепления с боевым взводом курка. Курок под действием боевой пружины поворачивается на своей оси и энергично наносит удар по ударнику. Ударник бойком разбивает капсюль патрона. Ударный состав капсюля патрона воспламеняется, пламя через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его. Происходит выстрел.

Пуля под действием пороховых газов движется по каналу ствола, и, как только она минует газоотводное отверстие, часть газов устремляется через это отверстие в газовую камеру. Газы давят на газовый поршень и отбрасывают затворную раму назад. Отходя назад, затворная рама (как и при отведении ее назад за рукоятку) передним скосом фигурного выреза поворачивает затвор вокруг продольной оси и выводит его боевые выступы из-за боевых упоров ствольной коробки - происходит отпирание затвора и открывание канала ствола. Выступ затворной рамы освобождает рычаг автоспуска, под действием пружины он несколько поднимается кверху, а шептало автоспуска прижимается к передней плоскости курка. К этому времени пуля вылетит из канала ствола. Часть пороховых газов, следующих за пулей, попадает в компенсационную камеру выступа компенсатора, в результате чего создается избыточное давление на выступ и дульная часть автомата отклоняется влево вниз, уменьшая рассеивание пуль при стрельбе автоматическим огнем из неустойчивых положений.

Затворная рама с затвором по инерции продолжает движение назад. Гильза, удерживаемая зацепом выбрасывателя, наталкивается на отражательный выступ ствольной коробки и выбрасывается наружу.

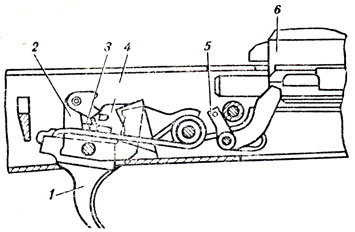

Рис. 53. Положение частей ударно-спускового механизма после выстрела при переводчике, установленном на одиночный огонь: 1 - спусковой крючок; 2 - замедлитель курка; 3 - шептале одиночного огня; 4 - курок; 5 - шептало автоспуска; 6 - затворная рама
Рис. 53. Положение частей ударно-спускового механизма после выстрела при переводчике, установленном на одиночный огонь: 1 - спусковой крючок; 2 - замедлитель курка; 3 - шептале одиночного огня; 4 - курок; 5 - шептало автоспуска; 6 - затворная рама

В дальнейшем работа частей и механизмов, за исключением работы курка и замедлителя, происходит так же, как и при заряжании. При возвращении затворной рамы с затвором в переднее положение курок удерживается только на шептале автоспуска. После того как затвор дошлет верхний патрон из магазина в патронник и произойдет закрывание канала ствола и запирание затвора, затворная рама, продолжая движение вперед, выводит шептало автоспуска из-под взвода автоспуска курка. Курок под действием боевой пружины поворачивается и ударяет по защелке замедлителя курка; замедлитель поворачивается назад, подставляя под удар курка передний выступ. Вследствие этих ударов по замедлителю движение курка вперед несколько замедляется, что позволяет стволу после удара по нему затворной рамы с затвором принять положение, близкое к первоначальному, и этим улучшить кучность боя. После удара по переднему выступу замедлителя курок наносит удар по ударнику. Происходит выстрел. Работа частей и механизмов автомата повторяется. Автоматическая стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине имеются патроны.

Для прекращения стрельбы опустить спусковой крючок. При этом спусковой крючок под действием боевой пружины повернется и его фигурный выступ встанет на пути движения боевого взвода курка. Курок останавливается на боевом взводе. Стрельба прекращается, но автомат остается заряженным, готовым к производству дальнейшей автоматической стрельбы.

Работа частей и механизмов при стрельбе одиночными выстрелами

Для производства одиночного выстрела необходимо поставить переводчик на одиночный огонь (ОД) и нажать на спусковой крючок. При постановке переводчика из положения на предохранитель в положение на одиночный огонь сектор переводчика освобождает прямоугольный выступ спускового крючка (отпирает спусковой крючок), полностью выходит из выреза шептала одиночного огня и при стрельбе в работе ударно-спускового механизма участия не принимает.

При нажатии на спусковой крючок его фигурный выступ выходит из зацепления с боевым взводом курка. Курок под действием боевой пружины поворачивается на своей оси и энергично наносит удар по ударнику - происходит выстрел. После первого выстрела части и механизмы совершат ту же работу, что и при автоматической стрельбе, но следующего выстрела не произойдет, так как вместе со спусковым крючком повернулось вперед шептало одиночного огня и его зацеп встал на пути движения боевого взвода курка. Боевой взвод курка заскакивает за шептало одиночного огня, и курок останавливается в заднем положении (рис. 53). Для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него. Когда спусковой крючок будет отпущен, под действием боевой пружины он повернется вместе с шепталом одиночного огня, шептало одиночного огня выйдет из зацепления с боевым взводом курка и освободит курок. Курок под действием боевой пружины поворачивается, ударяет сначала по защелке замедлителя, а затем по переднему его выступу и становится на боевой взвод. При нажатии на спусковой крючок его фигурный выступ выходит из зацепления с боевым взводом курка и работа частей и механизмов повторяется. Происходит очередной выстрел.

Вопросы

1. Расскажите о положении частей и механизмов автомата до заряжания.

2. Расскажите о работе частей и механизмов автомата при заряжании.

3. Расскажите о работе частей и механизмов автомата при автоматической стрельбе.

4. Расскажите о работе частей и механизмов автомата при стрельбе одиночными выстрелами.
