§ 13. Приборы контроля радиоактивного облучения

Приборы контроля радиоактивного облучения предназначены для измерения дозы ионизирующего излучения (дозы радиации), полученной людьми за время пребывания на радиоактивно зараженной местности. К этой группе приборов относится комплект индивидуальных дозиметров ДП-22В.

Устройство комплекта ДП-22В, подготовка его к работе. Определение дозы ионизирующего излучения

Комплект индивидуальных дозиметров (Рис. 124) состоит из 50 прямо показывающих дозиметров ДКП-50А индивидуального пользования и зарядного устройства ЗД-5.

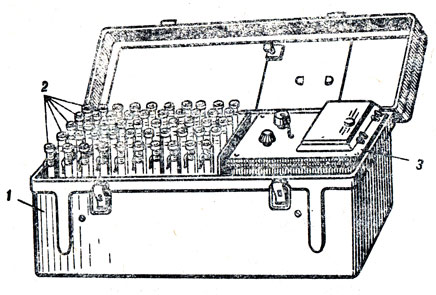

Рис. 124. Комплект индивидуальных дозиметров ДП-22В: 1 - укладочный ящик; 2 - дозиметры ДКП-50А, 3 - зарядное устройство ЗД-5

Дозиметр ДКП-50А (рис. 125) обеспечивает измеРение индивидуальных доз гамма-излучения в диапазоне от 2 до 50 Р при мощности дозы излучения (уровне радиации) от 0,5 до 200 Р/ч. Принцип его действия подобен принципу действия простейшего электроскопа. Ионизационную камеру и конденсатор перед работой заряжают от зарядного устройства. Поскольку визирная нить и центральный электрод соединены друг с другом, они получают одноименный заряд и нить под влиянием сил электростатического отталкивания отклоняется от центрального электрода. Размер отклонения нити зависит от величины приложенного напряжения, и путем его изменения нить можно установить на ноль шкалы. При воздействии ионизирующего излучения в камере возникает ионизационный ток, в результате чего заряд дозиметра уменьшается пропорционально полученной дозе излучения и нить движется по шкале.

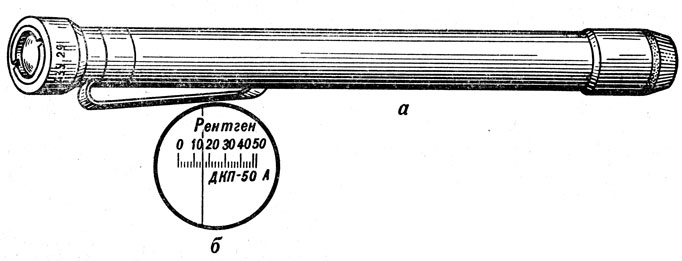

Рис. 125. Дозиметр ДКП-50А. а - общий вид; б - шкала

Зарядное устройство ЗД-5 состоит из корпуса и панели и предназначено для зарядки дозиметров. На панели расположены: ручка потенциометра, зарядное гнездо с колпачком и крышка отсека питания. Питание зарядного устройства осуществляется от двух сухих элементов, обеспечивающих непрерывную работу в течение не менее 30 часов.

Подготовка дозиметра к работе заключается в его зарядке. Для зарядки дозиметра необходимо подключить источники питания, отвинтить защитную оправу дозиметра и защитный колпачок зарядного гнезда. Дозиметр поставить в зарядное гнездо зарядного устройства, при этом включаются подсветка и высокое напряжение. Затем, наблюдая в окуляр, легко нажать на дозиметр и далее поворачивать ручку потенциометра вправо до тех пор, пока изображение нити на шкале дозиметра не перейдет на ноль. После этого вынуть дозиметр из зарядного гнезда, проверить положение нити на дневной свет, завернуть защитную оправу дозиметра и колпачок зарядного устройства.

Дозиметр во время работы носят в кармане одежды в вертикальном положении (как авторучку). Периодически наблюдая в окуляр дозиметра за положением нити на шкале, определяют дозу излучения (дозу радиации), полученную во время работы на зараженной местности. Отсчет производится при вертикальном положении изображения нити.

Коллективный и индивидуальный контроль облучения

Контроль радиоактивного облучения производится индивидуальным и групповым методами.

При индивидуальном методе дозиметры получают командиры формирований, а также разведчики, водители машин и другие лица, выполняющие задачи отдельно от своих формирований. Групповой метод контроля применяется. для остального личного состава формирований и населения. В этом случае индивидуальные дозиметры выдают одному-двум лицам из одного звена., группы или людям, находящимся в одном помещении, укрытии. Зарегистрированная доза засчитывается каждому как индивидуальная.

Вопрос

1. Как подготовить ДКП-50А к работе?

2. Расскажите, как произвести отсчет подученной дозы ионизирующего излучения.
