§ 14. Приборы химической разведки

Современные отравляющие вещества обладают большой токсичностью. Многие из них не имеют ни цвета, ни запаха. Для определения наличия отравляющих веществ в воздухе, на местности и на различных предметах применяются приборы химической разведки. К ним относится войсковой прибор химической разведки (ВПХР).

Устройство ВПХР

Принцип работы ВПХР (рис. 126) основан на изменении цвета специально подооранных веществ (индикаторов) при взаимодействии с ОВ.

Прибор состоит из корпуса с крышкой и размещенных в нем ручного насоса, бумажных кассет с индикаторными трубками, противодымных фильтров, насадки к насосу, защитных колпачков, электрического фонаря, грелки и патронов к ней. Кроме того, в комплект прибора входят лопатка и инструкция по работе с прибором. Масса прибора около 2,3 кг.

Индикаторные трубки (рис. 127), которые входят в комплект прибора, трех видов: с красным кольцом и красной точкой (для определения зарина, ви-икс); с тремя зелеными кольцами (для определения фосгена, синильной кислоты и хлорциана); с желтым кольцом (для определения иприта).

Определение ОВ в воздухе в опасных и безопасных конценрациях

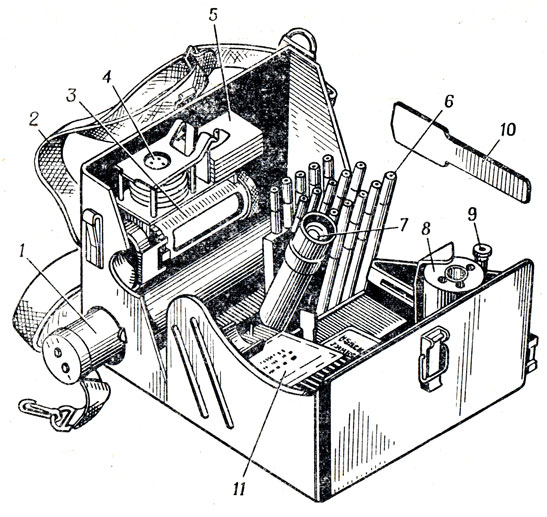

Рис. 126. Войсковой прибор химической разведки (ВПХР): 1 - ручной насос; 2 - плечевой ремень с тесьмой; 3 - насадка к насосу 4 - защитные колпачки для насадки; 5 - противодымные фильтры; 6 - патрон грелки; 7 - электрический фонарь; 8 - корпус грелки; 9 - штырь; 10 - лопатка; 11 - индикаторные трубки в кассетах

Для определения отравляющих веществ в воздухе с помощью ВПХР необходимо открыть крышку прибора, отодвинуть защелку и вынуть насос. Из кассеты извлечь две трубки с красным кольцом и красной точкой, надрезать их концы, вскрыть. С помощью ампуловскрывателя с маркировкой, соответствующей маркировке индикаторных трубок, разбить верхние ампулы обеих трубок и энергично встряхнуть их два-три раза (взяв за маркированные концы). Затем вставить одну из трубок немаркированным концом в насос и сделать пять-шесть качаний (вторая трубка - контрольная через нее воздух не прокачивается). Тем же ампуловскрыва-телем разбить нижние ампулы обеих трубок, встряхнуть их и наблюдать за изменением окраски их наполнителей. Окрашивание верхнего слоя наполнителя опытной трубки в красный цвет (к моменту появления желтой окраски в контрольной трубке) свидетельствует о наличии в воздухе зарина и ви-икс. Если цвет наполнителя в обеих трубках одновременно изменится на желтый, то в воздухе данных ОВ в опасных концентрациях нет. Определение этих же ОВ в безопасных концентрациях производят в том же порядке, но делается 30 - 40 качаний и нижние ампулы разбивают не сразу, а через 2-3 минуты после прососа.

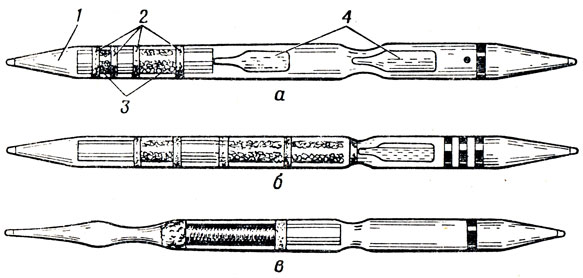

Рис. 127. Индикаторные трубки для определения ОВ: а - зарина и V - газов; б - фосгена, синильной кислоты и хлорциана; в - иприта; 1 - корпус трубки; 2 - ватные тампоны; 3 - наполнитель, 4 - ампулы с реактивами

Независимо от того, что покажет трубка с красным кольцом и красной точкой, необходимо продолжить определение ОВ с помощью остальных трубок - сначала с тремя зелеными кольцами, затем с одним желтым кольцом.

Для определения наличия в воздухе фосгена, хлорциана, синильной кислоты необходимо вскрыть трубку с тремя зелеными кольцами, разбить в ней ампулу, вставить ее в насос и сделать 10 - 15 качаний. Затем вынуть трубку из насоса и сравнить окраску наполнителя трубки с эталоном, нанесенным на кассете. После этого определяют наличие в воздухе паров иприта (с помощью трубки с одним желтым кольцом), для чего трубку вскрывают, вставляют в насос и делают 60 качаний, затем ее вынимают из насоса, выдерживают 1 минуту и сравнивают с окраской, изображенной на кассете.

Определение ОВ в воздухе при низких температурах

При пониженных температурах чувствительность трубок снижается. Успешно применять индикаторные трубки зимой можно только при использовании грелки. Грелкой оттаивают ампулы, подогревают трубки с красным кольцом и красной точкой при температуре окружающей среды 0° С и ниже, трубки с желтым кольцом при температуре ниже +15° С. Температура в грелке поддерживается химической реакцией.

Для подготовки грелки к работе необходимо вставить патрон в центральное гнездо грелки и ударом руки по головке штыря разбить находящуюся в патроне ампулу. Появление паров из патрона указывает на нормальный пуск грелки. Перед вскрытием индикаторных трубок с красным кольцом и красной точкой вставить их в боковые гнезда грелки для оттаивания. Оттаявшие трубки немедленно вынуть и поместить в штатив. Вскрыть трубки, разбить верхние ампулы, энергично встряхнуть, вставить в насос и прососать воздух через опытную трубку. Контрольную трубку держать в штативе. Затем одновременно подогреть обе трубки в грелке в течение 1 минуты, разбить нижние ампулы опытной и контрольной трубок, одновременно встряхнуть их и наблюдать за изменением окраски наполнителя.

Для определения трубкой с красным кольцом и красной точкой безопасных концентраций ОВ порядок работе такой же. Выдерживать трубки после прососа воздуха также в течение 2 - 3 минут: в грелке 1 минуту и вне ее (в штативе) 1 - 2 минуты Индикаторные трубки с желтым кольцом при температуре + 15° С и ниже подогревают после прососа через них зараженного воздуха.

Для определения факта и степени заражения отравляющими веществами средств индивидуальной защиты, одежды, техники, транспорта, продовольствия, воды осуществляется химический контроль. Он проводится с помощью ВПХР и позволяет определить необходимость санитарной обработки людей и дегазации техники.

Уход за приборами

Приборы химической разведки будут надежными в работе, если их правильно хранить и использовать. Они должны храниться в шкафах и на стеллажах, а в полевых условиях - на деревянных полках, настилах и подкладках. Следует оберегать их от длительного воздействия прямых солнечных лучей. Особое внимание надо обращать на гарантийные сроки индикаторных трубок, заменяя их годными. Перед выходом на разведку следует проверить укомплектованность приборов, целость ампул в индикаторных трубках и исправность насоса. При действиях на зараженной местности нужно оберегать приборы от заражения отравляющими и радиоактивными веществами, а в случае заражения тщательно их дегазировать и дезактивировать.

Вопросы

1. Расскажите о назначении приборов химической разведки.

3. Покажите, как определить ОВ в воздухе с помощью ВПХР.
