Ракеты "Сержант" в бундесвере (Д. Бутц)

(Американский журнал "Арми", апрель 1964 года)

После окончания курса обучения под контролем американского персонала в форту Силл и на полигоне Уайт Сэндз1 три ракетных дивизиона возвратились в ФРГ и развернулись в действующие части бундесвера.

1 (Форт Силл - место дислокации учебного ракетного центра армии США, Уайт Сэндз - американский полигон, на котором проводятся учебные пуски ракет, - Прим. ред.)

В уплотненном расписании полигона Уайт Сэндз стрельбы 250-го ракетного дивизиона завершили семинедельный курс обучения обращению со сложной ракетой "Сержант" уже третьей такой немецкой ракетной части. К этому времени бундесвер, по существу, овладел ракетой "Сержант".

План повышения боевой мощи бундесвера посредством оснащения войск ракетой "Сержант" уже почти выполнен. Этот план предусматривает развертывание трех ракетных дивизионов - 150, 250 и 350-го, предназначенных для усиления трех армейских корпусов бундесвера.

150-й и 350-й ракетные дивизионы уже развернуты, а 250-й дивизион возвращается в Германию и готовится к развертыванию.

Главной задачей западногерманских ракетных подразделений является существенное повышение огневой мощи бундесвера. Способы применения этого оружия для достижения поставленной цели будут аналогичны американским способам. Ракета "Сержант" имеет дальность стрельбы около 140 км и, следовательно, может быть использована по целям, находящимся в тыловых районах.

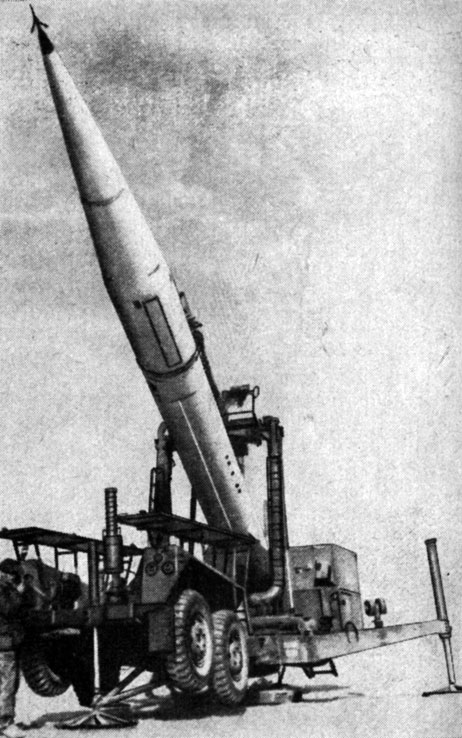

Рис. 12. Ракета 'Сержант' на огневой позиции
Рис. 12. Ракета 'Сержант' на огневой позиции

Ракета "Сержант" (рис. 12) - одна из ракет так называемого второго поколения оперативно-тактических ракет, которые имеют много важных преимуществ в сравнении с такими ракетами первого поколения, как "Капрал". Эти преимущества следующие:

- двигатель ракеты работает па твердом топливе, поэтому ракета не требует заправки топливом в полевых условиях;

- ракета имеет инерциальную систему управления, которая не подвержена помехам со стороны средств радиопротиводействия;

- батарея ракет "Сержант" имеет всего шесть машин, в то время как огневая батарея ракет "Капрал" имеет в три раза больше подвижных средств.

В подразделениях ракеты "Сержант" используются следующие машины: пусковая установка, станция проверки наземного оборудования и аппаратуры ракеты, станция предстартовой проверки, транспортировщик для перевозки двигательного и приборного отсеков, транспортировщик головных частей и машина узла связи. Все эти машины, кроме 2,5-т грузового автомобиля, который перевозит неядерные боевые части, являются седельными тягачами с двухосными полуприцепами и приспособлены для движения вне дорог. Каждая из шести машин может перевозиться по воздуху транспортным самолетом C-130.

Сборка ракеты. Сборка ракеты "Сержант", имеющей длину 13 м и вес 4500 кг, и ее подготовка к пуску осуществляются группой в шесть человек. Сборка начинается с размещения пусковой установки и горизонтирования ее на трех домкратах. После этого ракете придается необходимый угол возвышения. Направляющая, поддерживающая ракету, имеет гидравлический подъемник, который используется также для выдвижения двигательного отсека из контейнера. Только три подвески нужны для закрепления двигательного отсека на направляющей. Затем поднимается приборный отсек, который стыкуется с двигательным отсеком. За этим следует прикрепление заостренной головной часта к приборному отсеку. Последней сборочной операцией является крепление к нижней части двигательного отсека четырех плоскостей стабилизатора.

Автоматический ввод данных в систему управления. Контроль аппаратуры управления ракеты "Сержант" производится почти полностью автоматической системой со счетно-решающим устройством. Эта система является пультом управления огнем. В процессе ввода данных аппаратура пульта непрерывно проводит проверки всех элементов системы управления по принципу "да - нет". Данные стрельбы, такие, как координаты цели и самой пусковой установки, тип взрыва и скорость ветра, вводятся в пульт управления оператором в двоичной системе. Счетно-решающее устройство пульта производит расчет параметров траектории, следуя по которой ракета попадет в цель. Затем эта расчетная траектория вводится в счетно-решающее устройство, имеющееся на ракете. В полете счетно-решающее устройство ракеты непрерывно сравнивает расчетную траекторию с действительной, определяемой счетно-решающим устройством в инерциальной системе при изменении положения ракеты в полете относительно стабилизированной платформы. Любые обнаруженные при этом сравнении ошибки трансформируются в команды, поступающие в систему управления ракеты с целью ее удержания на требуемой траектории.

После того как данные требуемой траектории введены в счетно-решающее устройство, они автоматически передаются на пульт управления с целью проверки того, что они совпадают с данными, введенными первоначально оператором.

Этот автоматический процесс ввода данных, в течение которого производится расчет параметров траектории и передаются данные, контролируется оператором пульта управления огнем с помощью зажигающихся зеленых и красных лампочек, работающих по принципу "да - нет". В кабине пусковой установки имеются два одинаковых и полностью независимых пульта управления огнем, чтобы обеспечить возможность оператору провести запуск ракеты в случае выхода из строя одного пульта.

Запуск ракеты "Сержант" осуществляется одним человеком- оператором пульта управления огнем и с помощью единственного агрегата - пусковой установки. После сборки ракеты все машины могут быть рассредоточены и на огневой позиции остается только пусковая установка.

В течение последних трех минут отсчета времени до пуска ракеты оператор пульта управления огнем покидает пусковую установку и продолжает контролировать работу системы с удаленной позиции. Он имеет возможность остановить отсчет в любой момент, используя выносной пульт пуска ракеты. Перед самым пуском ракета автоматически поднимается совместно с направляющей на угол возвышения 5°, поворачивается на заданный азимут и поднимается в положение для стрельбы на угол возвышения 75°. После этого происходит воспламенение топлива двигателя.

Простота конструкции и легкость обслуживания - две другие важные черты, которые отличают ракету "Сержант" от старых ракет. Лучшим примером простоты, по-видимому, является конструкция автомата управления дальностью. Уменьшение скорости ракеты достигается аэродинамическим торможением, значительно проще выполняющим те же функции, что и система регулирования тяги ракетного двигателя.

Техническое обслуживание и ремонт. Обслуживание и ремонт ракеты "Сержант" осуществляются на модульном принципе, при котором качество сборки можно легко проконтролировать и в случае обнаружения дефекта в ракете заменить неисправный узел в полевых условиях. Все проверочное оборудование работает по принципу "да - нет" в противоположность проверкам ракет первого поколения, которые требовали проведения тщательных замеров с помощью измерительных приборов, калибровки и других процедур.

Установленные проверки главных элементов ракеты "Сержант" - приборного отсека, двигательного отсека и головной части - производятся на транспортировщиках, на которых они перевозятся уложенными в герметические контейнеры. Проверки выполняются соответствующим оборудованием на стартовой позиции с помощью станции предстартовой проверки, размещенной в кузове полуприцепа, при этом перед каждой процедурой проводятся проверки электроцепей самой станции, чтобы была уверенность в ее работе без превышающих допустимые пределы отклонений. Затем кабели станции присоединяются к транспортировочным контейнерам для проверки отсеков ракеты. Любая плохо работающая сборка заменяется на месте сборкой из запасных частей возимого запасного комплекта.

Станция проверки наземного оборудования и аппаратуры ракеты перевозится в таком же полуприцепе, как и станция предстартовой проверки, но первая производит проверки в большом объеме и может определить не только отказавшую сборку, но и дефектный узел. С ней также перевозится комплект запасных частей, чтобы можно было заменить любой плохо работающий узел. Небольшие ремонтные работы проводятся в ракетном дивизионе, а неисправные узлы возвращаются в ремонтное подразделение артиллерийско-технической службы.

Из изложенного видно, что ракета "Сержант" открывает новые перспективы в деле огневой поддержки войск. Прежде всего командир корпуса получает тяжелую ракету, которая удовлетворяет жестким требованиям ядерного сражения. Батарея ракет "Сержант" по эффективности намного превосходит любое подразделение ракет, которые состояли на вооружении в пятидесятых годах.

Способность в течение менее часа свернуть с дороги, подготовить ракету к пуску, проверить ее, произвести запуск и снова продолжать движение делает батарею трудноуязвимой целью. Занимая последовательно несколько заранее подготовленных в геодезическом отношении огневых позиций и получая на каждой из них ракеты, батарея со своей пусковой установкой и машинами обслуживания способна в течение суток нанести противнику мощный удар.

Самым важным вкладом в обеспечение неуязвимости ракеты "Сержант" и других мобильных ракет по сравнению с ракетой "Капрал" является присущая им подвижность и возможность маневрирования. Сложные задачи стоят перед службой снабжения, обеспечивающей дивизионы ракет "Сержант" в различных условиях боевой обстановки. Большое значение имеет согласование движения ракетных дивизионов с маневром поддерживаемых войск. Способы подготовки к пуску и тактика применения ракет, без сомнения, претерпят изменения по мере совершенствования подготовки ракетных частей бундесвера.

Сама конструкция ракеты "Сержант", несмотря на присущие ей преимущества, также нуждается в значительном усовершенствовании. Планы одного такого усовершенствования - увеличение скорости действия счетно-решающего устройства пульта управления огнем с целью сокращения времени на введение данных в систему управления ракеты - уже реализуются.
