Противотанковая управляемая ракета "Москито-64"

(Швейцарский журнал "Флюгвер унд техник", апрель 1965 года)

Система противотанкового оружия "Москито-64" состоит из двух основных частей: управляемой по проводам ракеты, хранящейся в контейнере - пусковой установке, и наземной аппаратуры управления. На рис. 13 показан оператор с ракетой "Москито-64" (в контейнере - пусковой установке за спиной), с пультом управления и оптическим прибором, которые переносятся на ремне через плечо. Кабель общей длиной 100 м, соединяющий пульт управления с ракетой на старте, размещается в контейнере пусковой установке.

Рис. 13. ПТУР 'Москито-64' в положении для переноски
Рис. 13. ПТУР 'Москито-64' в положении для переноски

Для приведения ракеты в боевое положение, на что затрачивается менее минуты, проделываются следующие операции. Откинув переднюю крышку контейнера - пусковой установки с ракетой, его устанавливают под необходимым углом возвышения. Для этого используют имеющийся упор. Затем снимают нижнюю крышку контейнера и извлекают кумулятивную боевую часть, которая стыкуется с корпусом ракеты. Контейнер - пусковую установку закрепляют на грунте, соединительный кабель от ракеты подводят к пульту управления и вставляют в одно из гнезд, расположенных на его наружной стенке (рис. 14).

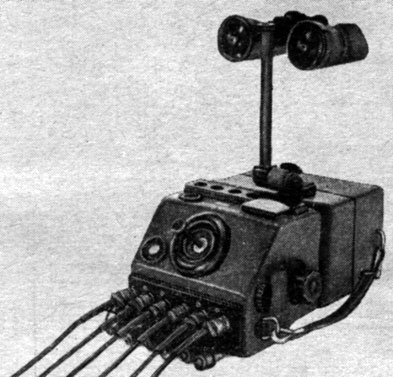

Рис. 14. Пульт управления ПТУР 'Москито-64'
Рис. 14. Пульт управления ПТУР 'Москито-64'

После закрепления оптического прибора на пульте управления и установки рукоятки наведения в рабочее положение ракета готова к боевому применению. Если обстановка не позволяет, контейнер - пусковую установку можно и не закреплять. Длина соединительного кабеля позволяет оператору в боевых условиях установить ракету на выгодной в тактическом отношении огневой позиции и выбрать для себя хорошо замаскированный наблюдательный пункт.

К пульту управления можно одновременно подключить шесть ракет, что дает возможность одному оператору за короткое время произвести по очереди запуск шести ракет. После снятия с контейнера - пусковой установки обеих крышек корпус ракеты остается под разрывной мембраной, которая герметически закрывает его и тем самым защищает от воздействия пыли и влаги (рис. 15). Таким образом, ракета "Москито-64" поддерживается в постоянной готовности к запуску при любой погоде.

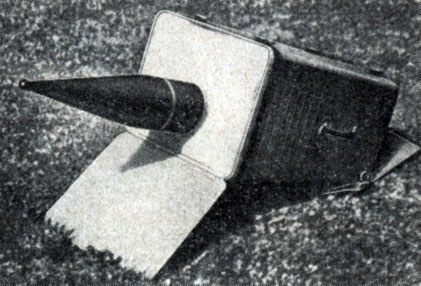

Рис. 15. ПТУР 'Москито-64' в положении для пуска
Рис. 15. ПТУР 'Москито-64' в положении для пуска

В момент нажатия на пульте управления кнопки "Запуск" выстреливается та ракета, очередность запуска которой была заранее установлена нажатием одной из шести кнопок селекторного блока. Как только ракета пролетит несколько метров, раскрываются ее плоскости крыла и она становится управляемой.

Реактивный двигатель, расположенный в хвостовой части корпуса ракеты, за несколько десятых долей секунды обеспечивает ей скорость, почти равную маршевой. В дальнейшем тот же Двигатель, сообщая ракете наибольшую тягу, поддерживает скорость полета около 100 м/сек. Имеющийся в корпусе ракеты трассер позволяет оператору следить за полетом ракеты с больших расстояний; при этом используется и оптический прибор, находящийся на пульте управления.

После запуска ракеты задача оператора состоит в том, чтобы с помощью рукоятки наведения пульта управления удерживать ракету на линии визирования "оператор - цель" (управление по так называемому методу совмещения). Электрические импульсы управления передаются на ракету по тонкому многожильному проводу, который разматывается с катушки на ракете, и вызывают соответствующие изменения в работе ее органов управления (спойлеров).

В соответствии с дистанцией стрельбы, которую оператор определяет приблизительно, устанавливается на боевой взвод боевая часть ракеты. После выстрела взводится взрыватель кумулятивной боевой части, которая взрывается даже при малом угле встречи ракеты с целью.

Ракеты "Москито-64" можно использовать без дополнительной проверки даже после продолжительного хранения на складе. Это стало возможным прежде всего благодаря применению на ракетах батарей, которые при хранении на складе находятся в обесточенном состоянии и начинают действовать лишь в момент запуска ракеты.

Контейнер - пусковая установка устроен так, что корпус ракеты до старта находится в герметически закрытом состоянии, поэтому внутрь контейнера не попадут пыль и влага, могущие затруднить запуск ракеты. Расположенная в передней части контейнера мембрана разрывается в определенном месте, как только ракета после старта подастся вперед. Задняя мембрана разрывается с началом работы двигателя, и пороховые газы получают свободный выход из контейнера.

Ракета "Москито-64" имеет следующие основные узлы: кумулятивную боевую часть со взрывателем ударного действия, специальный взрыватель, предохранительно-исполнительный механизм, бортовую электронную аппаратуру, гироскоп системы стабилизации по крену, катушку с проводом, ампульную батарею электропитания и реактивный двигатель, работающий в стартовом и маршевом режимах. Для направления ракеты по пологой траектории на неуправляемом участке полета в передней части корпуса ракеты установлены триммеры. В задней части ракеты расположены складывающиеся плоскости крыла с органами управления на них (спойлерами) и трассер.

Корпус пульта управления выполнен из слоистой пластмассы, усиленной стекловолокном. Это придает ему высокую прочность и герметичность. Рукоятка наведения находится на наружной поверхности пульта. Сверху расположен позиционный переключатель, устанавливающий очередность запуска шести ракет.

Нажатием кнопки запуска ракеты включается электрическая схема пульта, выполненная на полупроводниках. Одновременно аккумуляторная батарея на пульте подает напряжение для зажигания пиропатрона. Часовой механизм выключает напряжение сети пульта управления примерно через 30 сек после нажатия кнопки "Запуск", поэтому оператору не нужно следить за выключением электропитания па пульте управления.

Установленный сверху пульта управления оптический прибор позволяет контролировать совмещение цели с линией визирования при стрельбе на большие расстояния. Находящаяся на левой стороне корпуса пульта рукоятка настройки позволяет устанавливать дистанцию, на которой должна взводиться в боевое положение боевая часть ракеты. Такое устройство позволяет безопасно запускать ракеты через боевые порядки своих войск.
