Бронированная самоходная артиллерия (Майор Зенгер-унд-Эттерлин)

(Западногерманский журнал "Зольдат унд техник", январь - февраль 1964 года)

В соответствии с принятой в 1959 году в вооруженных силах НАТО классификацией бронированные артиллерийские машины подразделяются на две категории:

- машины со слабой броневой защитой (самоходные гаубицы, самоходные пушки, самоходные минометы, одноствольные или многоствольные самоходные установки для запуска неуправляемых ракет);

- машины с мощной броневой защитой (штурмовые орудия непосредственной поддержки пехоты).

Самоходные артиллерийские установки включают довольно большое разнообразие систем и типов и подразделяются на следующие четыре группы:

группа "A" - самоходные гаубицы и пушки калибра 75 - 105 мм;

группа "B" - самоходные гаубицы калибра 122 - 155 мм;

группа "C" - самоходные пушки калибра 122 - 175 мм;

группа "D" - самоходные гаубицы калибра 203 - 240 мм.

По весу орудий эти группы разделяются на два семейства, которые характеризуются, как правило, однотипной базой: группы "A" и "B" образуют семейство легких машин, группы "C" и "D" - семейство тяжелых машин. Оба семейства машин в основном изготовлялись на базе танков. Обычные полевые орудия, поставленные на эти базы, становились образцами самоходной артиллерии.

Минометы калибра 81 - 120 мм в целом относятся к пехотному оружию. В моторизованных пехотных подразделениях они устанавливаются на бронетранспортерах и используются как самоходные минометы. Тяжелые минометы относятся к артиллерии, однако таких минометов немного.

Самоходные установки для запуска ракет появились в период второй мировой войны, когда на самоходной базе размещали полевые многоствольные установки для запуска ракет.

Калибр самоходных установок достигает 80 - 400 мм. В последнее время к этой группе отнесены самоходные установки для запуска крупнокалиберных ракет. Примером могут служить американские ракеты тактического и оперативно-тактического назначения. Так, начиная примерно с 1962 года в войска стали поступать управляемые ракеты "Першинг", а в последнее время к этой группе отнесена новая ракета "Ланс".

Штурмовые орудия непосредственной поддержки пехоты в настоящее время относят к отмирающему виду бронированных артиллерийских машин. Возможно, что они возродятся с появлением бронированных машин, на которых будут применены орудия, стреляющие ядерными боеприпасами малой мощности. Они будут использоваться в качестве средства поддержки пехотных подразделений на поле боя. На это, в частности, указывает появление в американской армии орудий "Деви Крокет".

Самоходные артиллерийские установки являются важнейшим средством сопровождения танков. Учитывая их тактико-технические данные и последовательность появления, их можно подразделить на четыре поколения. Однако это деление нельзя считать строгим.

Первое поколение самоходных артиллерийских установок было создано примерно в 1942 году в ходе оснащения немецких танковых дивизий; второе поколение этих машин появилось после войны в Корее, которая привела к созданию в 1954 году новых образцов оружия; третье и четвертое поколения последовали одно за другим спустя примерно 10 лет.

Характерным для первого поколения является установка полевых орудий на базе танка. Орудие и база не были предназначены друг для друга. В результате такого объединения разнородных элементов самоходные орудия были весьма несовершенными и не имели броневой защиты сверху.

В армии США большое семейство самоходных артиллерийских установок возникло в 1942 году на базе танка "Шерман". Эта база допускала применение как легких, так и тяжелых орудий. На ней монтировалась либо 105-, либо 203,2-мм гаубица. Опыт показал, что при использовании тяжелого орудия на время ведения огня машину необходимо было закреплять на грунте специальным упором-сошником. В конце войны в качестве базы для легких самоходных орудий использовался танк "Чаффи".

В Германии легкие полевые орудия, прежде всего 105-мм полевая гаубица, устанавливались на различные базы. Стандартной машиной для артиллерии танковых дивизий была 105-мм самоходная гаубица "Веспа" на базе танка T-II. Это же орудие монтировалось и на трофейных машинах, главным образом на базе французских танков.

Стандартным орудием в тяжелых артиллерийских дивизионах танковых соединений была 150-мм самоходная гаубица "Гуммель" на шасси танка TIV.

К группе "В" относились также немецкие тяжелые пехотные орудия на самоходном лафете. Эти орудия имели небольшую дальность стрельбы (около 4,7 км) и служили для непосредственной поддержки пехоты.

Образцом группы "В" является американская самоходная гаубица M44 на базе разведывательного танка M41, которая до сих пор используется армиями ряда стран НАТО. К первому поколению можно отнести орудие T92, которое было самым тяжелым самоходным орудием. Речь идет о 240-мм гаубице на усовершенствованной базе американского танка T30. Это орудие не имело каких-либо особых преимуществ по сравнению с 203,2-мм самоходной гаубицей M43, поэтому производство его было ограничено малой серией.

Война в Корее дала танкостроению новый толчок, особенно в США. Одновременно с танками разрабатывались и новые самоходные установки. В это время родилось второе поколение самоходных орудий, характерной особенностью которых являлась сплошная броневая защита, прикрывавшая экипаж от воздействия обычного и ядерного оружия. На самоходную базу продолжали устанавливаться полевые орудия с небольшими конструктивными изменениями, которые вызывались условиями размещения орудия на машине. Хотя круговое вращение башни еще не было обеспечено, все же удалось достигнуть поворота орудия вместе с боевым отделением в обе стороны на угол около 60°.

Среди орудий группы "A" второго поколения прежде всего следует назвать французскую самоходную установку AMX-105, орудие которой впервые было установлено в закрытом боевом отделении. Американская самоходная гаубица M52, являющаяся до сих пор стандартным образцом западногерманских и американских дивизионов самоходной артиллерии, отличается поворачивающейся на некоторый угол башней, которая может вмещать свыше 100 снарядов.

В группе "B" пока еще имеются только опытные образцы, такие, как французская 155-мм самоходная пушка и английская 149-мм самоходная гаубица "Центурион".

К группе "C" относилась бы немецкая самоходная установка образца 1944 года "Грилле" 17/21, на которой применялась 170-мм пушка или 210-мм гаубица. В настоящее время к этой группе относится американская самоходная пушка M53. Более поздним образцом этого поколения самоходных орудий является шведская 155-мм самоходная пушка "Бофорс" с автоматическим заряжанием (рис. 24), которая прошла войсковые испытания в 1962 году.

Рис. 24. Шведская 155-мм самоходная пушка 'Бофорс'

К группе "D" относится только 203,2-мм самоходная гаубица M55 (рис. 25), которая может вести стрельбу обычными и ядерными боеприпасами и состоит на вооружении дивизионной артиллерии в армиях стран НАТО.

Примерно в 1962 году появились образцы самоходных орудий третьего поколения, которые по сравнению с предыдущими поколениями обладали тремя преимуществами: они имели вращающуюся башню, увеличенную дальность стрельбы и меньший вес.

Опытные образцы самоходных установок группы "А" этого поколения были созданы еще во время второй мировой войны. 105-мм самоходная гаубица T88 уже имела вращающуюся башню. Однако эта установка скорее относилась не к артиллерии, а к танкам непосредственной поддержки пехоты, которые в то время должны были иметь орудие с настильной траекторией стрельбы. Вторым опытным образцом с вращающейся башней была немецкая самоходная гаубица "Хойшрекке". Это была машина, конструкция которой характерна для четвертого поколения. В то время эту конструкцию не приняли, и самоходная артиллерийская установка "Хойшрекке" была изготовлена в небольшом количестве.

Рис. 25. Американская 203,2-мм самоходная гаубица M55

К группе "A" относится новая французская 105-мм самоходная гаубица AMX-105В (рис. 26) с вращающейся башней. Вес этой установки не был уменьшен, дальность стрельбы увеличилась, а вращающаяся башня сделала машину пригодной для борьбы с танками. Эту гаубицу напоминает английская пушка "Аббот" на шасси бронетранспортера "Троуджен". Ее дальность стрельбы несколько увеличена, а сама установка является плавающей. Плавающей является также новая американская 105-мм самоходная гаубица M108 на базе семейства машин с броневой защитой из легких сплавов. Вес этих машин значительно снижен, но дальность стрельбы осталась такой же, как у самоходной гаубицы M52.

К группе "В" относится самоходная гаубица M109 с увеличенной дальностью стрельбы, которая должна заменить самоходную гаубицу M44. Это поколение не имеет машин группы "С" и "D", поскольку тяжелые орудия во вращающиеся башни не устанавливаются.

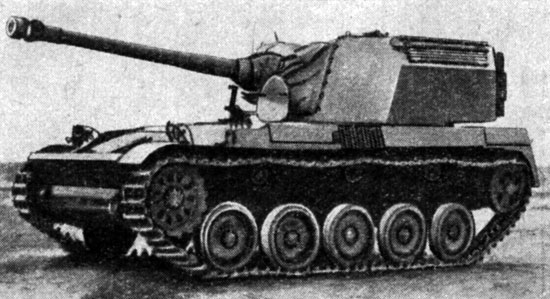

Рис. 26. Французская 105-мм самоходная гаубица AMX-105B

В четвертом поколении наблюдается возврат к использованию самоходной базы для установки на ней орудий. При создании машин этого поколения на первое место ставится не броневая защита расчета, а маневренность орудия.

В последнее время во Франции изготовлена весьма легкая опытная самоходная база AMX для установки на ней 155-мм полевой гаубицы. На машине броневую защиту имеет только механик-водитель.

К группам "C" и "D" этого поколения относятся новые американские 175-мм самоходная пушка M107 (рис. 27) и 203,2-мм самоходная гаубица M110. У них расчет орудия также не имеет броневой защиты. Гидропневматическая подвеска этих машин на огневой позиции выключается.

Сравнительные данные веса и дальности стрельбы самоходных установок даны в помещенной ниже таблице.

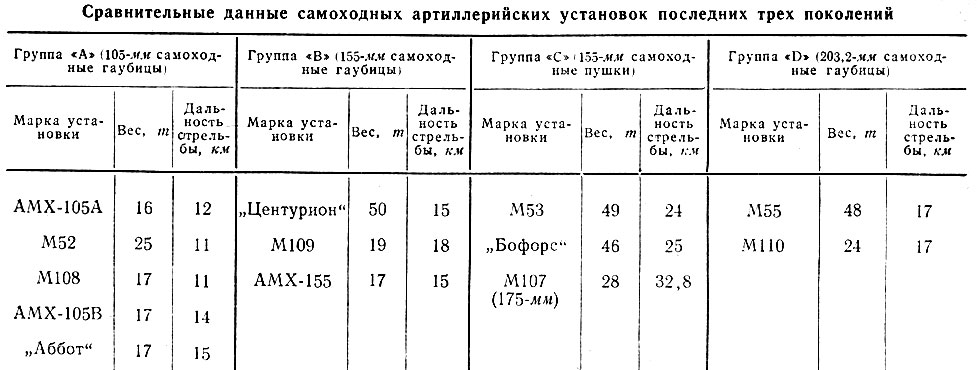

Сравнительные данные самоходных артиллерийских установок последних трех поколений

Штурмовые орудия непосредственной поддержки пехоты. Название этих орудий вытекает из характера выполняемых ими боевых задач: им не ставятся задачи по борьбе с танками. Они применяются главным образом для поражения так называемых пехотных целей, находящихся в укрытиях или за укрытиями, поэтому они приспособлены для ведения навесного огня. Они могут вести стрельбу и прямой наводкой. Штурмовые орудия постоянно сопровождали в бою танки, усиливая их огонь. Иногда штурмовые орудия поддержки пехоты рассматриваются как тяжелое оружие танковых войск.

Первые дивизионы штурмовых орудий непосредственной поддержки пехоты и танков входили в состав артиллерии; затем эти орудия были превращены в противотанковые. Более поздние образцы были оснащены 105-мм гаубицей. Англичане и американцы ориентировались на создание штурмовых орудий непосредственной поддержки пехоты с вращающейся башней. Ранним образцом такого штурмового орудия, которое позднее рассматривалось как танк, была 75-мм горная гаубица M8, устанавливаемая во вращающейся башне на базе легкого танка "Стюарт". Созданная в 1943 году, немецкая установка "Бруммбер" была оснащена 152-мм орудием. Слабая лобовая броня установки не давала ей возможности сопровождать танки на поле боя. Наиболее тяжелой машиной этого типа была немецкая установка "Штурмтигер", оснащенная 380-мм орудием.

Штурмовые орудия непосредственной поддержки пехоты в послевоенные годы дальнейшего развития не получили. Их задачи стали частично выполнять самоходные минометы и самоходные установки для запуска ракет.

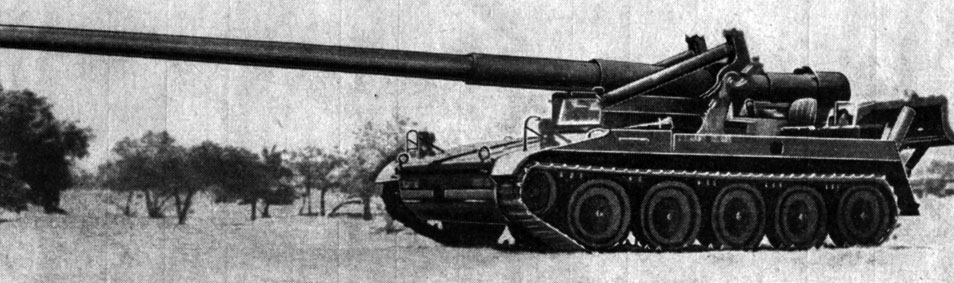

Рис. 27. Американская 175-мм самоходная пушка M107

Самоходные минометы. Самоходные минометы относятся к тяжелому оружию мотопехотных подразделений. История их развития является частью истории развития бронетранспортеров, на базе которых они создавались. Здесь заслуживают внимания лишь два образца самоходных минометов, ставшие из-за своего большого калибра оружием артиллерии. На базе танка "Шерман" во время второй мировой войны был создан английский 254-мм самоходный миномет. Музейным образцом был японский 300-мм самоходный миномет на базе танка.

Самоходные установки для запуска ракет. В настоящее время подобные установки используются и для целей противотанковой обороны. Новейшие разработки направлены на то, чтобы вооружить танки противотанковыми управляемыми ракетами, как, например, американская управляемая ракета "Шиллела". Мы остановимся здесь только на самоходных реактивных пусковых установках.

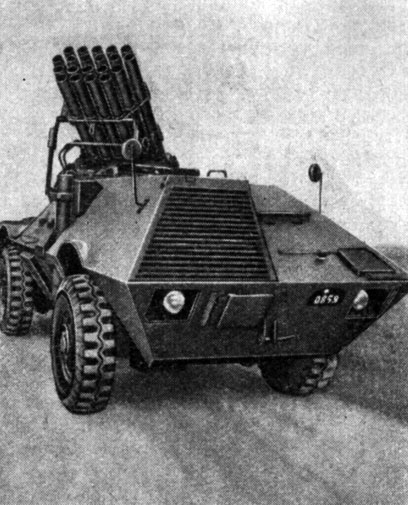

Рис. 28. 145-мм двадцатиствольная самоходная установка на бронетранспортере 'Моваг'

Многоствольные самоходные пусковые ракетные установки появились еще во время второй мировой войны, а одноствольные - в послевоенный период. Примерами первого вида являются американская пятидесятишестиствольная 114-мм установка на базе танка "Шерман" и немецкая десятиствольная 150-мм самоходная пусковая установка "SWS". Новейшим примером является двадцатиствольная 145-мм самоходная пусковая установка на шасси швейцарского разведывательного колесного бронетранспортера "Моваг" (рис. 28). На этой же базе разработан опытный образец спаренной 80-мм самоходной пусковой установки "Эрликон" (рис. 29), которая имеет автоматическое заряжание, благодаря чему обладает довольно высокой скорострельностью и по эффективности стрельбы по площадям не уступает многоствольным самоходным пусковым установкам.

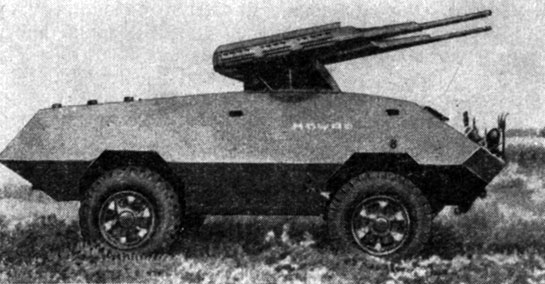

Рис. 29. 80-мм спаренная самоходная установка 'Эрликон'

Одноствольные самоходные пусковые установки представлены довольно большой группой современных образцов. Сюда относится американская управляемая ракета "Першинг". Самым поздним опытным образцом является американская управляемая ракета "Ланс". В качестве базы предусматриваемся применение плавающего гусеничного бронетранспортера M113. Пусковая установка может сниматься с бронетранспортера, а запуск ракеты можно производить с земли. Ракета "Ланс", двигатель которой работает на жидком топливе, должна заменить неуправляемые ракеты "Онест Джон", "Литтл Джон" и управляемую ракету "Лакросс". Вся ракетная система "Ланс", включая самоходную пусковую установку, аэротранспортабельна.
