§ 2. Организационная структура системы ПВО США. Силы и средства

Ответственность за противовоздушную, противоракетную и противокосмическую оборону Североамериканского континента (включающего территорию США и Канады) несет Объединенное командование "Норад", штаб которого находится в боевом оперативном центре в г. Колорадо-Спрингс (шт. Колорадо). Командованию "Норад" по линии противовоздушной обороны подчиняются все нижестоящие подразделения противовоздушной обороны с их оперативными центрами и штабами, а также все силы и средства ПВО обеих стран.

Континентальная противовоздушная оборона США и Канады построена по районному принципу. Территория обеих стран разделена на восемь районов, оборона каждого из которых обеспечивается соответствующей дивизией ПВО (по американской терминологии - авиадивизией). Из восьми районов ПВО шесть, расположенных на основной территории США, именуются по номерам авиадивизий, которые их обороняют, а два других - по месту их расположения: Аляска и Северный (охватывающий северную часть Канады). Ниже даются наименования районов ПВО и местонахождение их штабов (рис. 1.1):

- 25-й район, авиабаза Мак-Корд (шт. Вашингтон);

- 26-й район, Хэнском-Филд (г. Сиракузы, шт. Нью-Йорк); - 28-й район, авиабаза Гамильтон (шт. Калифорния);

- 29-й район, авиабаза Ричардс-Гебор (шт. Миссури);

- 30-й район, авиабаза Транс-Филд (шт. Висконсин);

- 32-й район, станция ВВС Оклахома-Сити (шт. Оклахома);

- Аляскинский район, авиабаза Элмендорф (в районе Анкеридж);

- Северный район, станция ВВС Канады Сент-Хьюберт (в районе Монреаля).

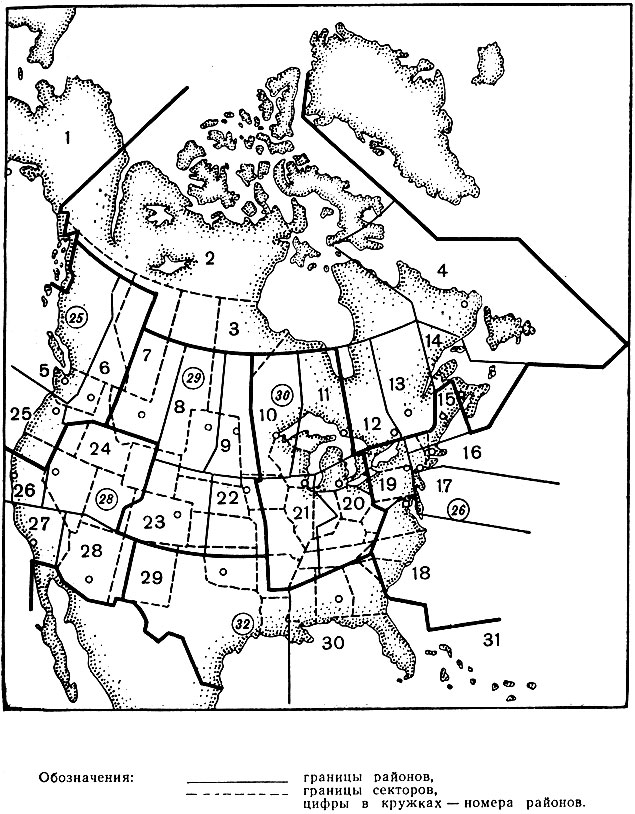

Рис. 1.1. Схема расположения районов и секторов ПВО в системе 'Сейдж'

Два последних района обслуживаются 73-й и 64-й дивизиями ПВО и тремя эскадрильями канадских истребителей-перехватчиков.

В состав района ПВО входят несколько (три - пять) секторов ПВО, которые являются низшими и в то же время основными тактическими подразделениями ПВО. Всего в системе "Сейдж" в настоящее время имеется 22 сектора ПВО: 21 сектор на территории США и один сектор в Канаде. Каждый сектор охватывает несколько административных штатов.

В каждом секторе ПВО имеется свой оперативный центр - центр наведения, который оборудован вычислительной машиной AN/FSQ-7, необходимой аппаратурой отображения воздушной обстановки и состояния всех боевых средств сектора и другими средствами, при помощи которых ведется непосредственное управление боевыми действиями ПВО. Оперативный центр сектора связан с большим количеством радиолокационных средств, являющихся основными источниками информации о воздушной обстановке в секторе и за его пределами. (Радиолокационные источники информации подробно описаны в гл. 2.) В распоряжении оперативного центра в качестве активных средств ПВО, предназначенных для непосредственного отражения налета противника, имеются истребители-перехватчики, беспилотные перехватчики "Бомарк" и ЗУРС типа "Найк-Аякс" и "Найк-Геркулес"^*. Командир сектора, находящийся на командном пункте своего оперативного центра, управляет действиями по отражению налета (подробно о боевой работе оперативного центра сектора см. гл. 6).

^*(На вооружении частей ПВО до сих пор еще имеется зенитная артиллерия, которая при проектировании системы "Сейдж" считалась еще достаточно эффективным средством ПВО. В настоящее время она потеряла свое значение и почти полностью вытесняется ЗУРС.)

Все оперативные центры наведения, расположенные на территории США (21 центр), размещаются в наземных четырехэтажных зданиях, живучесть которых в условиях термоядерной войны совершенно не обеспечена (рис. 1.2). Самый крупный 22-й оперативный центр в Канаде (г. Норт-Бей) размещается в подземном трехэтажном здании внутри холма высотой 300 м. Этот центр должен обеспечить оборону северного района ПВО, охватывающего канадские провинции Онтарио, Квебек, Меритайм и американские территории штата Нью-Ингленд, района Гудзонова залива и северо-западной части страны. В этом оперативном центре также установлена вычислительная машина AN/FSQ-7.

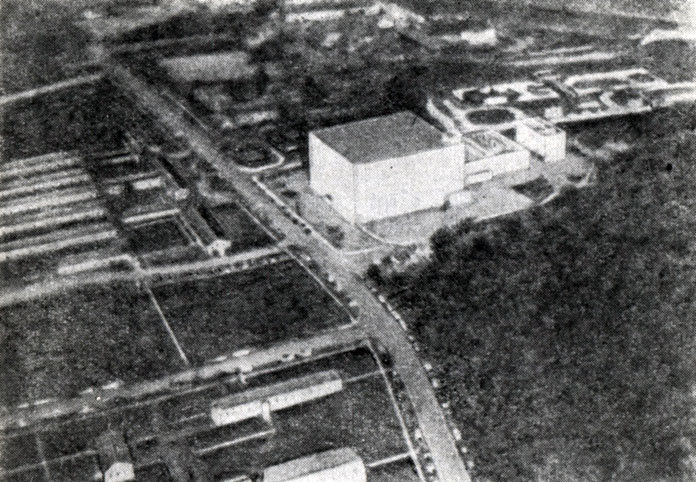

Рис. 1.2. Оперативный центр наведения сектора ПВО

Оперативные центры секторов подчиняются своему вышестоящему оперативному центру - центру управления боевыми действиями дивизии ПВО. В эти центры боевого управления каждый оперативный центр сектора передает обобщенную информацию о воздушной обстановке в своем секторе. Центр боевого управления района руководит боевой работой оперативных центров нескольких секторов, входящих в состав данного района. По первоначальным проектам системы "Сейдж" каждый центр боевого управления района должен был иметь отдельное здание и оборудоваться несколько другими техническими средствами, в частности вычислительной машиной AN/FSQ-8. Однако в связи с пересмотром планов строительства системы "Сейдж" практически получилось иначе: каждый центр боевого управления района совмещается с каким-нибудь одним оперативным центром сектора своего района. При этом три центра боевого управления (25, 26 и 30-го районов) оборудованы вычислительными машинами AN/FSQ-8, два центра (28-го и 29-го районов) будут использовать вычислительную машину AN/FSQ-7 совместно с одним из оперативных центров, а в одном центре (32-го района) операции управления боевыми действиями района ПВО будут производиться как вручную, так и полуавтоматически, но с помощью автоматической аппаратуры отображения данных.

В подземном центре в Канаде (г. Норт-Бей) совмещаются оперативные центры сектора ПВО, Северного района ПВО и штаб-квартира северного участка североамериканского командования ПВО "Норад".

Следует также отметить, что районы городов Денвер и Солт-Мексико системой "Сейдж" не обеспечиваются и в них предполагается использовать свои автономнее радиолокационные средства наблюдения и ручные средства управления.

Активные средства ПВО, находящиеся в распоряжении дивизии ПВО, как правило, распределены по секторам, но часть из них предназначена обеспечивать оборону нескольких секторов. Командир района ПВО может перераспределять эти средства и использовать по своему усмотрению.

Все центры боевого управления районов ПВО подчиняются штабу Объединенного командования "Норад", находящемуся на центральном командном пункте боевого оперативного центра в г. Колорадо-Спрингс (рис. 1.3).

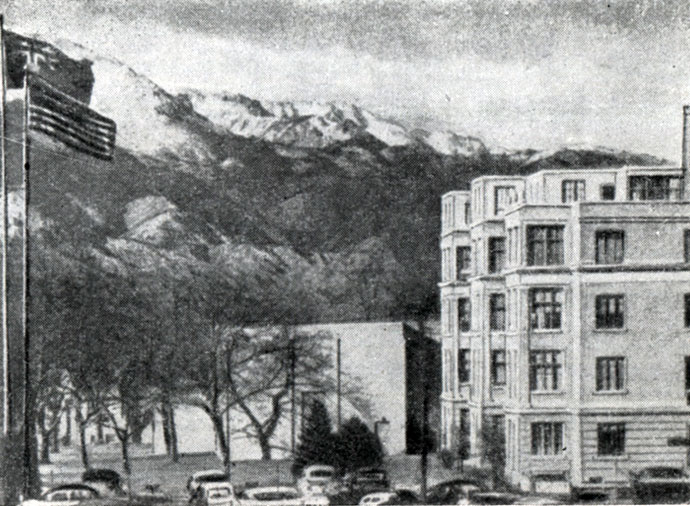

Рис. 1.3. Боевой оперативный центр 'Норад'

Объединенное командование "Норад" осуществляет координацию действий всех боевых средств ПВО, находящихся в его распоряжении. Однако подразделения ПВО, оснащенные ядерным оружием, подчиняются только командованию "Конад", штаб которого формально подчинен командованию "Норад", но укомплектован только американским персоналом из числа офицеров штаба "Норад". В боевой оперативный центр командования "Норад" поступает информация о воздушной обстановке от всех средств обнаружения системы ПВО, находящихся как на территории США и Канады, так и за их пределами. Оперативный центр "Норад" имеет непосредственную связь с такими системами обнаружения, как BMEWS (системы ПРО), "Спадатс", и другими связанными с ней системами обнаружения (системы ПКО) и получает от них дополнительную, более раннюю информацию о налете.

Для обработки всей поступившей информации в до сих пор действовавшем оперативном центре "Норад" установлена вычислительная машина AN/FSQ-7 (такая же, как машина оперативного центра сектора). Центр связан с различными источниками информации, другими центрами управления и объектами ПВО обширной сетью линий связи различного типа, насчитывающей в общем около 60 каналомиль.

Аппаратура отображения в этом центре представляет собой большой экран системы "Иконорама", на котором немедленно отображается положение всех объектов, обнаруженных сетью радиолокационных станций, как над территорией США и Канады, так и на большом удалении от них (рис. 1.4). В центре быстро оценивается вся сосредоточенная здесь информация и в случае обнаружения налета противника объявляется боевая тревога, устанавливается соответствующая боеготовность для частей и средств ПВО, организуется оповещение всей страны о воздушной угрозе и принимаются решения о способах и средствах отражения налета.

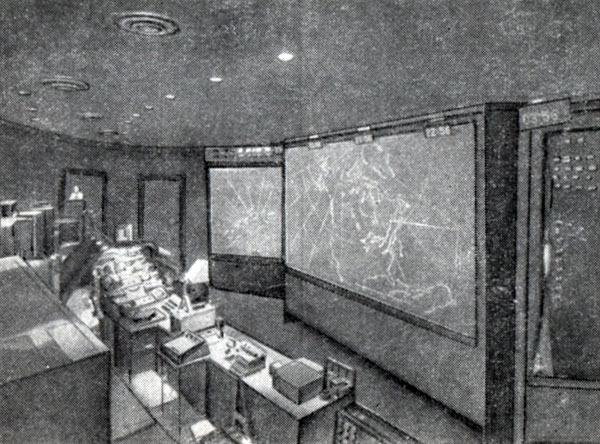

Рис. 1.4. Внутренний вид командного пункта 'Норад'

Основная идея, положенная в организацию ПВО, заключается в том, чтобы непрерывно атаковать средства противника на максимально большей части их маршрута полета. На пути к цели бомбардировщики противника подвергаются атаке пилотируемых истребителей-перехватчиков большой дальности действия, затем против них применяются беспилотные перехватчики "Бомарк". Если они еще не будут сбиты, то попадут в зону действия ЗУРС "Найк".

Командование "Норад" будет также иметь непосредственную связь с командованием стратегической авиации США, ответственным за нанесение ядерных ударов по противнику, и с командованием всеми вооруженными силами США, основной командный пункт которого намечено иметь в Пентагоне. (В 1962 г. принято решение создать единую автоматизированную систему управления вооруженными силами США - НМКС.)

Действовавший до настоящего времени боевой оперативный центр размещен в наземном четырехэтажном здании, которое легко уязвимо при атомном нападении. С учетом этого обстоятельства новый боевой оперативный центр "Норад" решено сделать укрытым и разместить под землей в горах Шайенн, близ г. Колорадо-Спрингс (рис. 1.5). В настоящее время почти закончено строительство этого центра, который будет размещен на глубине 700 м (рис. 1.6). Общая площадь подземных сооружений превысит 16000 м². Восемь наиболее крупных помещений будут иметь три этажа общей высотой 18 м. Здесь расположатся рабочие места для одновременной работы одной смены из 250 человек, а в случае бессменной работы во время войны в них предполагается организовать спальни, столовые и госпитали на 750 человек (три смены). Входы в убежище будут закрываться массивными взрывоустойчивыми бронированными дверями весом до 14 т каждая. Специальные фильтры будут задерживать радиоактивную пыль, отравляющие вещества и бактерии. В центре будут собственные системы водоснабжения, энергопитания, отопления и кондиционирования воздуха.

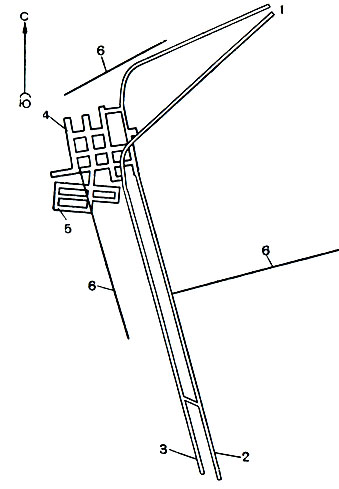

Рис. 1.5. План расположения сооружений подземного оперативного центра 'Норад': 1 - северный входной туннель; 2 - южный входной туннель; 3 - вентиляционный туннель; 4 - основные помещения оперативного центра; 5 - подземные резервуары для запасов воды; 6 - коммуникации коммунально-бытового назначения

Подземный центр спроектирован якобы с таким расчетом, чтобы обслуживающий персонал мог находиться в нем безвыходно в течение пяти суток независимо от условий на поверхности земли, возникших в результате применения оружия массового поражения. Для устранения ударного воздействия атомного взрыва и обеспечения нормальной работы радиоэлектронного оборудования здания центра не будут непосредственно соприкасаться со стенами и потолком подземных помещений и будут установлены на 936 мощных спиральных пружинах, каждая из которых весит более 400 кг. Стальные укрытия помещений обеспечат надежную защиту от электромагнитного излучения. Помещения оперативного центра будут связаны между собой подземными путепроводами с двухсторонним автомобильным движением и тротуарами для пешеходов. В узле связи намечено иметь шесть независимых выходов на линии связи. Прямые линии связи будут установлены со штабом стратегической авиации США, Пентагоном и Белым домом, а с оперативными центрами континента - радио- и радиорелейная связь.

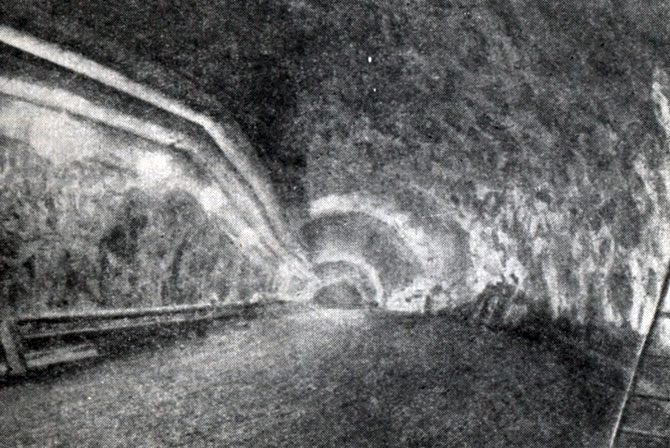

Рис. 1.6. Подземный центр 'Норад' в процессе строительства

Окончание строительства планировалось на конец 1965 г.

В новом центре планировалась установка вычислительного комплекса, состоящего из двух машин "Филко-2000/212" (одна рабочая, другая резервная) и одной машины "Филко-1000", предназначенной для сортировки, передачи и печати данных, а также для переноса данных с перфокарты на магнитную ленту.

Входная информация, поступающая в центр от 17 различного рода источников, проходит сначала внешнее контрольное устройство входных и выходных данных IODC, преобразующее последовательные сообщения в параллельный код, удобный для обработки вычислительными машинами.

Каждая ЭВМ "Филко-2000/212" имеет основную память на магнитных сердечниках и вспомогательную на магнитных барабанах. Емкость памяти 32000 слов. Кроме того, ЭВМ снабжена 11 устройствами записи на магнитных лентах, которые могут обеспечить четыре операции записи или считывания со скоростью 90000 знаков в секунду. В новом центре будет применена система отображения, состоящая из 15 индикаторных устройств на характронах (с трубкой 19 дюймов) и с телевизионными экранами, и большого настенного экрана размером 3,6x4,8 м. Каждое индикаторное устройство оборудовано пишущей машинкой IBM-12, на которой может быть отпечатана необходимая информация.

Все это оборудование до размещения его в новом центре было смонтировано и прошло предварительные испытания вблизи старого командного пункта "Норад". Дополнительные испытания, оценка и модификация всего оборудования будут продолжены после перенесения его в помещение нового центра.

Ввод в эксплуатацию нового центра "Норад" предполагалось осуществить в течение 1966 г.

В распоряжении центра "Норад" в настоящее время в качестве источников информации имеются 190 основных радиолокационных станций обнаружения и 200 вспомогательных (маловысотных постов), расположенных на территории США и Канады, а также многочисленные радиолокационные станции кораблей, самолетов и дирижаблей радиолокационного дозора, "Техасских вышек".

Из боевых средств ПВО командование "Норад" имеет в своем распоряжении 69 (по другим, более поздним данным - более 50) эскадрилий пилотируемых истребителей-перехватчиков ВВС США и Канады, расположенных в стратегически важных районах континентальной части США, Аляски и Канады; восемь баз (стартовых позиций) беспилотных перехватчиков типа "Бомарк" с обычной или ядерной боевой головкой (пять позиций для модификации "Бомарк А", три - для "Бомарк В") на территории США и две базы перехватчиков "Бомарк В" на территории Канады (командование ПВО Канады не имеет в своем распоряжении ядерных боевых головок для этих перехватчиков); 61 батарею (к началу 1960 г.) ЗУРС типа "Найк" с обычной и атомной боевой головкой (двух модификаций "Найк-Аякс" и "Найк-Геркулес"), наводимых с помощью своей системы управления "Миссайл Мастер". По низколетящим целям предполагается использовать ЗУРС "Хоук" (рис. 1.7).

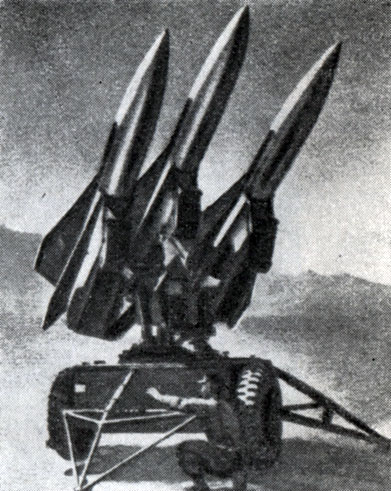

Рис. 1.7. ЗУРС 'Хоук', предназначенный для поражения низколетящих целей

Эскадрильи истребителей-перехватчиков укомплектованы следующими самолетами: тяжелыми всепогодными истребителями F-101B "Буду" (которых в 1963 г. имелось около 1200 единиц), легкими всепогодными истребителями F-102A "Дельта Деггер", всепогодными истребителями F-106A "Дельта Дарт" (рис. 1.8), истребителями F-40 "Скайрей", истребителями F-104 "Старфайтер" (ранее снятыми с вооружения, а теперь вновь поступающими), а также канадскими истребителями CF-100 (по другим данным - CF-101B) и CF-105 "Эрроу".

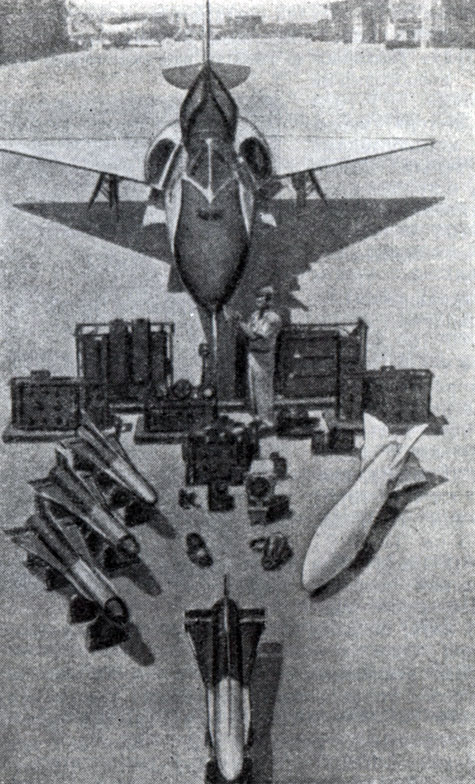

Рис. 1.8. Всепогодный истребитель-перехватчик F-106 'Дельта Дарт' и его вооружение: четыре управляемых снаряда 'Фолкон', один снаряд 'Джини' (с атомной боеголовкой) и электронное оборудование (навигационное и управление огнем)

Лучшие из этих истребителей имеют дальность полета 2000 км (F-102A) и 4800 км (F-101B), скорость 1900 км/ч (F-101B) и 2200 км/ч (F-104A), потолок 19 км (F-101B) и 20 км (F-102A). Новый канадский истребитель CF-105 имеет скорость 2500 км/ч, потолок 21 км при дальности 1500 км. Все эти самолеты вооружены управляемыми снарядами класса "воздух - воздух" "Фолкон", "Сайдуиндер" (с инфракрасной системой наведения) и неуправляемыми ракетами МВ-1 "Джини" с ядерными боевыми головками. В 1962 г. истребители F-101B, F-102A, F-106A были оборудованы специальной системой наведения TDDL (прежнее наименование TIDDL), позволяющей по командам оперативного центра автоматически выводить перехватчик в район цели. В дальнейшем предусматривается замена устаревших истребителей новыми типами.

Представители командования ПВО "Норад" высказали предположение, что для успешного решения задач противовоздушной обороны Североамериканского континента необходимо иметь высокоскоростные истребители-перехватчики, способные уничтожать пилотируемые бомбардировщики и управляемые снаряды класса "воздух - земля" на высотах порядка 20-25 км и на значительном удалении от своих баз. Истребители должны действовать так же эффективно и на малых высотах. Предполагалось, что дальность действующих бортовых РЛС должна быть не менее 320 км. В связи с этим была высказана идея о необходимости создания более совершенного истребителя-перехватчика со скоростью полета 3200 км/ч и радиусом действия 2400 км.

К началу 1963 г. на вооружении системы ПВО имелось 300 беспилотных перехватчиков "Бомарк" обеих модификаций (рис. 1.9). "Бомарк В" имеет более совершенные характеристики: дальность действия 640 км, скорость М = 3 и высоту 23 100 м по сравнению с 360 км, М=2,5 и 19 800 м соответственно для "Бомарк А". После выпуска более 800 перехватчиков производство их в 1962 г. прекращено. Однако на вооружении они будут оставаться еще в течение нескольких лет.

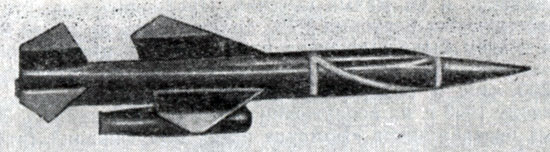

Рис. 1.9. Беспилотный перехватчик 'Бомарк' IM-99A

ЗУРС "Найк-Аякс" более ранней конструкции уже устарел и заменяется более совершенным снарядом "Найк-Геркулес" (рис. 1.10), имеющим большую дальность действия (130 км вместо 40 км), большую высоту (30 км вместо 20 км) и большую скорость (980 м/сек вместо 700 м/сек).

Рис. 1.10. ЗУРС 'Найк-Аяко и 'Найк-Геркулес' (слева)

ЗУРС "Хоук" имеет дальность действия около 35 км, оперативную высоту от 30 до 15000 м и скорость полета М > 2.

В случае воздушного нападения объединенное командование "Норад" будет иметь возможность использовать и другие средства ПВО. В частности, ему будут переданы многие эскадрильи ВВС и ВМФ.
