§ 3. Система оповещения и принцип действия системы "Сейдж"

Как уже указывалось, система "Сейдж" представляет собой полуавтоматическую систему управления активными средствами ПВО и призвана обеспечить противовоздушную оборону Североамериканского континента. В соответствии с организационной структурой построения системы она состоит из определенного количества взаимосвязанных и соподчиненных оперативных центров и имеет централизованное управление всеми ее элементами.

Все радиолокационные станции системы обнаружения ПВО (и связанных с ней других систем обнаружения) работают круглосуточно. Вся информация о воздушной обстановке передается по линиям связи по инстанции в боевой оперативный центр "Норад", на его центральный командный пункт, где отображается. Все обнаруженные воздушные объекты должны быть немедленно опознаны. Если обнаруженный объект не дает сигнала опознавания, не предусмотрен планами полетов своих самолетов и в течение определенного короткого времени не опознан, по стране объявляется предупреждение противовоздушной обороны, а на опознавание объекта визуальным способом поднимаются по тревоге истребители-перехватчики.

В зависимости от предполагаемой опасности может быть объявлено три степени предупреждения: "белое", "желтое" и "красное", которые соответственно означают: атака не является непосредственно вероятной, атака вероятна, момент атаки непосредственно предстоит или она уже совершается. Если будет получено подтверждение о налете противника, то для военных и гражданских инстанций объявляется высшая степень боевой готовности, при которой все силы и средства переводятся в состояние полной боевой готовности, а активные средства изготовляются для немедленного боевого применения. Степени боевой готовности объявляются не обязательно в указанной последовательности. Командование "Норад" может объявить немедленный переход от обычной боевой готовности к состоянию высшей (чрезвычайной) боевой готовности.

Если командование "Норад" объявляет об изменении в степени боевой готовности или предупреждении противовоздушной обороны, то об этом немедленно оповещаются все военные и основные гражданские ведомства США и Канады. Гражданские учреждения в зависимости от обстановки могут передавать предупреждение дальше. Управление гражданской обороны (МПВО) располагает круглосуточно действующей системой оповещения, насчитывающей более 375 пунктов в США, которая менее чем за две минуты может объявить в стране воздушную тревогу и получить из каждого штата подтверждение о принятии сигнала тревоги.

При объявлении высшей степени боевой готовности для соблюдения секретности в воздушном движении и работе радиостанций федеральное авиационное агентство США в соответствии с планом "Скейтер" в США (в Канаде по плану "Искет") приостанавливает все гражданское воздушное сообщение, а федеральная комиссия связи в соответствии с планом "Конелрад" прекращает работу всех радиостанций и телевизионных передатчиков (различные указания органам гражданской обороны согласно этому плану передаются в двух диапазонах волн - 640 и 1240 кгц). В этом случае призываются и приводятся в готовность и другие силы: национальная гвардия ВВС и войска резерва.

ЦКП боевого оперативного центра "Норад" дает необходимые инструкции оперативным центрам боевого управления районов ПВО, а те своим подчиненным центрам наведения секторов ПВО. Штаб и боевой расчет командного пункта центра наведения сектора, получив соответствующие распоряжения, управляют боевыми действиями ПВО в своем секторе. В распоряжении центра наведения каждого сектора находятся следующие боевые средства:

- радиолокационные станции обнаружения и опознавания воздушных целей;

- аппаратура съема радиолокационных данных с РЛС воздушного обнаружения;

- оборудование самого центра наведения (вычислительная машина AN/FSQ-7, пульты управления с индикаторными устройствами, устройства для ручного ввода данных в машину и др.);

- аппаратура и линии передачи данных от источников информации к центру, от центра к потребителям информации и к другим оперативным центрам;

- активные средства ПВО (истребители-перехватчики, беспилотные перехватчики, ЗУРС и др.).

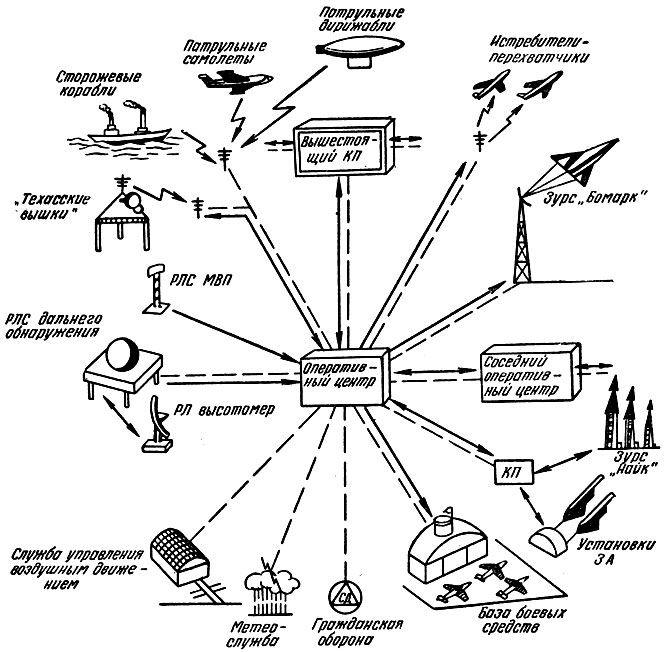

Примерная схема связей оперативного центра наведения с источниками информации, активными средствами ПВО сектора и другими оперативными центрами показана на рис. 1.11.

Рис. 1.11. Схема связей оперативного центра сектора ПВО с источниками информации, боевыми средствами и другими командными пунктами. Обозначения: __________ линии передачи данных, --------- линии телефонной и буквопечатающей связи

Работа центра наведения сектора в соответствии с его назначением сводится к следующему.

Сигналы о воздушных целях, обнаруженных радиолокационными станциями сектора, обрабатываются и кодируются аппаратурой съема на радиолокационных узлах и передаются по линии связи в оперативный центр на вход вычислительной машины, куда поступает также многочисленная информация от других источников. Радиолокационная информация предварительно проходит дополнительную обработку (фильтрацию) в специальном контрольном устройстве для исключения ложных сигналов. В вычислительной машине сигналы расшифровываются и подаются для отображения на индикаторы воздушной обстановки. Так как в машину поступают сигналы от многих неопознанных объектов, в оперативном центре операторами производится опознавание целей путем сравнения их курсов с курсами запланированных полетов своих самолетов. Окончательное решение о принадлежности самолета принимается офицером опознавания.

После этого для каждой цели противника и неопознанной цели машина разрабатывает варианты решений о действии по ним своих активных средств. Эти данные поступают к оператору выбора и распределения боевых средств ПВО, который принимает определенное решение и передает его через машину оператору наведения. Оператор наведения контролирует процесс наведения перехватчиков (ЗУРС и истребителей), если он осуществляется автоматически, или голосом по радио передает команды наведения на истребитель-перехватчик, если автоматическое наведение отсутствует. После окончания перехвата машина начинает вырабатывать оптимальный курс возвращения истребителей на свой аэродром.

Таковы вкратце операции, выполняемые различными устройствами, вычислительной машиной и операторами в оперативном центре сектора. Командир оперативного центра наблюдает и контролирует работу командного пункта по ведению боевых действий ПВО в случае воздушного нападения.

Описание схемы дает только общее представление о принципе работы низшего звена современной американской системы ПВО. В последующих главах более детально описаны отдельные элементы системы "Сейдж" и их работа.
