§ 3. Система управления огнем батарей ЗУРС "Миссайл Мастер"

Система "Миссайл Мастер" (рис. 8.7) предназначена для управления огнем ЗУРС "Найк-Аякс", "Найк-Геркулес" и "Хоук". Она должна обеспечивать противовоздушную оборону отдельных объектов, вследствие чего ее называют пунктовой или местной системой ПВО.

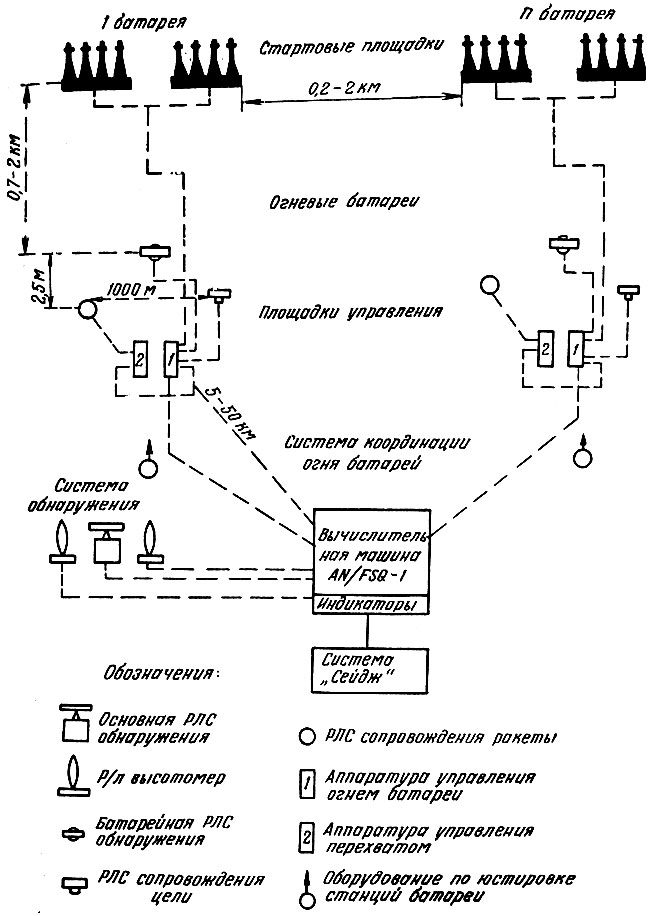

Рис. 8.7. Схема управления комплексом ЗУРС 'Найк' с помощью системы 'Миссайл Мастер'

В декабре 1957 г. вступил в строй первый промышленный образец системы, установленный в форте Мид (шт. Мериленд) и предназначенный для обороны района Балтимора-Вашингтон, Последующие образцы системы устанавливались в других важнейших стратегических, промышленных и густонаселенных центрах США.

Система "Миссайл Мастер" может работать как в комбинации с системой "Сейдж", так и независимо от нее. По существу эта система полностью автономна. Она охватывает все этапы противовоздушной обороны от обнаружения цели до ее уничтожения, являясь как бы миниатюрным вариантом системы "Сейдж".

Система "Миссайл Мастер" обеспечивает оборону значительно меньшей площади, чем сектор системы "Сейдж". Управляемые ею батареи ЗУРС "Найк" и "Хоук" располагаются, как правило, по кольцу, окружающему обороняемый объект, на расстоянии от центра объекта 50-60 км.

Батарея ЗУРС "Найк" состоит обычно из двух стартовых площадок, на каждой из которых размещаются четыре пусковые установки (рис. 8.8), и площадки управления, на которой размещаются средства управления огнем. Батареи объединяются в дивизионы. В каждом дивизионе 6 батарей (48 пусковых установок). Каждая система "Миссайл Мастер" может координировать огонь до 90 пусковых установок (на каждой пусковой установке один снаряд).

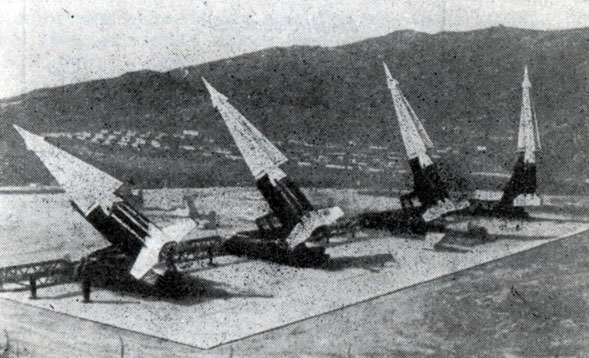

Рис. 8.8. Батарея ЗУРС 'Найк-Геркулес'

Система "Миссайл Мастер" непосредственно не управляет наведением ЗУРС на цель. Она предназначена для выполнения следующих функций:

- получать информацию о воздушной обстановке от системы "Сейдж" или от своих радиолокационных станций;

- обеспечивать командира и офицеров управления необходимыми данными для принятия боевых решений;

- координировать огонь батарей при сохранении права за батареями самостоятельно выбирать цели для обстрела.

Система "Миссайл Мастер" состоит из следующих основных элементов: радиолокационных средств для сбора данных о воздушных целях противника, командного пункта с оборудованием для автоматической обработки данных и отображения, средств управления огнем батарей, системы автоматической передачи данных от командного пункта системы на батареи и обратно.

Собственными источниками информации о воздушной обстановке в системе "Миссайл Мастер" являются основная радиолокационная станция обнаружения и два радиолокационных высотомера, расположенные в непосредственной близости от КП системы, и радиолокационные станции обнаружения, установленные в районе каждой батареи и обеспечивающие обнаружение целей, попадающих в "мертвую" зону основной РЛС системы. Информация о более раннем обнаружении целей поступает от системы "Сейдж".

Вся информация о воздушной обстановке поступает на обработку в установленную на КП системы электронную цифровую вычислительную машину типа AN/FSQ-1. С помощью этой машины все операции по обработке информации, распределению целей по батареям, выдаче информации для отображения на индикаторы операторов, выполняющих различные задачи, осуществляются автоматически, как правило, без участия человека. Ведение огня по целям на батареях производится также автоматически. Операторы командного пункта системы и офицеры батареи с помощью индикаторов только контролируют ход операций, корректируя работу аппаратуры в случае необходимости.

В системе "Миссайл Мастер" для отображения необходимой информации наряду с радиолокационными индикаторами кругового обзора применяется система индикации "Диджитрон", которая для обеспечения знаковой индикации использует не характрон, а электроннолучевую трубку, подобную телевизионной с диаметром экрана 50 см. Характерной особенностью этой системы индикаций является то, что воспроизведение необходимых знаков достигается в ней путем перемещения электронного луча в нужном месте экрана по запрограммированной траектории, соответствующей конфигурации требуемого знака, и что механизм формирования знаков в ней не встроен в трубку, а находится вне ее и является частью общего оборудования, обслуживающего трубки всех индикаторов этого типа. Управление формированием символов осуществляется вычислительной машиной. Управление положением символа цели или ее формуляра на экране индикатора производится электромагнитной отклоняющей системой, роспись знака и фиксация положения его в формуляре осуществляется электростатической системой отклонения. В отношении формирования различных видов символов система является достаточно гибкой, позволяя получить буквы, цифры и многие геометрические фигуры.

Информация о воздушной обстановке, полученная от любых источников, накапливается в вычислительной машине, обрабатывается и распределяется по всем индикаторам командного пункта, с помощью которых ведется непрерывное наблюдение за воздушной обстановкой и за боевыми действиями батарей. Часть этой информации поступает также на индикаторы батарей.

На командном пункте системы "Миссайл Мастер", размещающемся в двухэтажном здании размером в плане 63x63 м, кроме командира, осуществляющего общее руководство, имеется три группы основных операторов:

- операторы наблюдения и сопровождения целей;

- операторы управления огнем батарей;

- операторы опознавания.

В распоряжении операторов сопровождения имеются радиолокационные индикаторы кругового обзора и индикаторы "дальность - высота" для отображения воздушной обстановки, получаемой от центральной РЛС обнаружения и двух высотомеров, а также данных, получаемых от батарейных станций обнаружения. На экранах этих индикаторов отображаются данные о местонахождении цели в любой момент времени, ее скорости, принадлежности, о количестве самолетов в групповой цели и о важности цели, если она определена. Операторы наблюдают воздушную обстановку и осуществляют индентификацию. всех целей в данном районе, сведения о которых получены от различных источников информации, в том числе и от системы "Сейдж" (рис. 8.9).

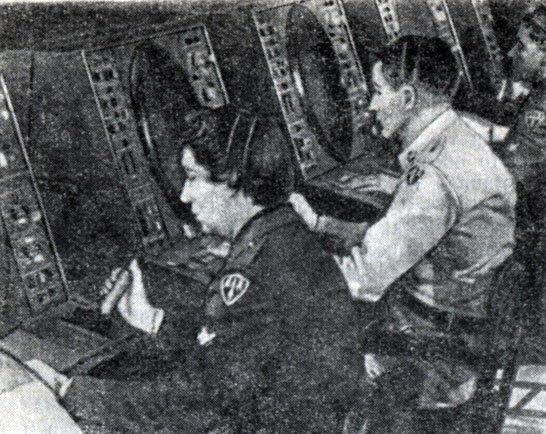

Рис. 8.9. Операторы обнаружения и сопровождения целей системы 'Миссайл Мастер'

Для работы операторов управления огнем батарей используются индикаторы знаковой индикации типа "Диджитрон". На них с помощью цифр, букв и других знаков отображаются все необходимые данные о целях противника и огневом воздействии по ним. Эти операторы оценивают обстановку в ходе боя и контролируют распределение целей между батареями. Следя за выбором целей отдельными командирами батарей, операторы могут вмешиваться в действия этих командиров и назначить батареям другие, наиболее важные цели для их скорейшего уничтожения. Они же следят за тем, чтобы исключить излишнее дублирование огня, когда по отдельным целям сосредоточивается огонь нескольких батарей.

Операторы опознавания получают всю необходимую информацию о государственной принадлежности всех целей и, наблюдая за положением всех своих опознанных самолетов, сравнивают их с данными обстреливаемых батареями целей. Эти операторы имеют возможность в любой момент приостановить ведение огня по самолетам, в последнюю минуту опознанным как свои.

Общий вид зала, в котором размещены операторы с индикаторами, показан на рис. 8.10.

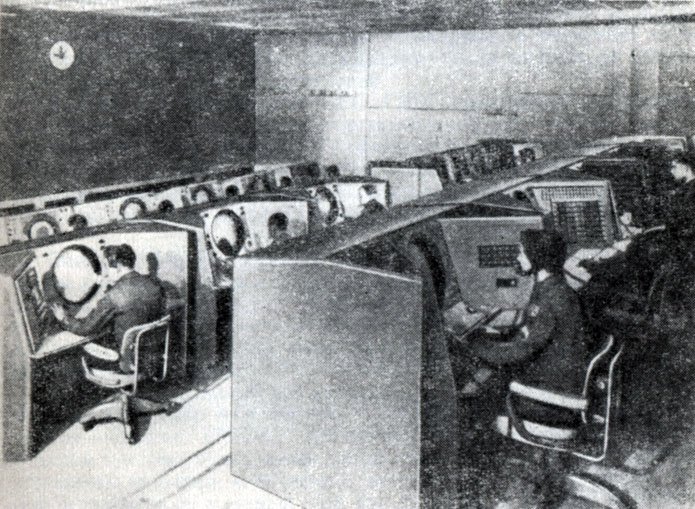

Рис. 8.10. Общий вид поста управления с индикаторными устройствами системы 'Миссайл Мастер'

В обязанность командира батареи входит наблюдать на экране индикатора кругового обзора за воздушной обстановкой в районе своей батареи и контролировать ведение огня батарей. Поступающая из КП системы информация о целях, находящихся в секторе данной батареи, накладывается на изображение воздушной обстановки, получаемое от батарейной РЛС. На этом индикаторе отображаются также цели, обстреливаемые соседними батареями системы. Это обеспечивает командиров батарей достаточно полной информацией, необходимой им для правильного выбора целей для обстрела с учетом взаимодействия с другими батареями.

В системе "Миссайл Мастер" предусмотрено два режима работы батарей при выполнении своих задач: свободный выбор цели для обстрела или действия в соответствии с целеуказанием из командного пункта системы.

В печати сообщалось, что в настоящее время на территории США имеется восемь (по другим данным - девять) комплектов системы "Миссайл Мастер", которые установлены в районах расположения важнейших центров США.

Сообщалось также, что армия США предполагала объявить конкурс на лучший проект системы управления огнем батарей ЗУРС типа "Найк", которая имела бы большую компактность и меньшую стоимость по сравнению с "Миссайл Мастер" и могла бы ее заменить. Дальнейших сведений по этому вопросу не имеется.
