7. Неконтактные взрыватели торпед

Неконтактный взрыватель - автоматическое устройство, производящее взрыв ВВ торпеды при ее прохождении вблизи корабля-цели. Его основное назначение - повышение вероятности поражения цели.

Электромагнитные и магнитные НВ нашли практическое применение в торпедах почти всех флотов мира и использовались во второй мировой войне.

Структурная схема аппаратуры НВ представлена на рис. 32, а размещение агрегатов в торпеде - на рис. 33.

Аппаратура активного электромагнитного НВ состоит из кормовой обмотки 8, двух катушек 1, усилительного устройства 3, запального устройства 2, преобразователя 5, распределительной коробки 6, пневматического выключателя 7 и источника питания постоянного тока 4.

Принцип действия электромагнитного НВ торпеды САЭТ-50 заключается в следующем. При протекании через кормовую обмотку 8 переменного тока рабочей частоты вокруг торпеды создается переменное электромагнитное поле той же частоты. Вследствие сносности кормовой обмотки и торпеды, а также однородности окружающей среды электромагнитное поле торпеды является симметричным относительно ее осевой линии.

Переменное электромагнитное поле торпеды воспринимается двумя идентичными (верхняя и нижняя) приемными катушками 1, симметрично расположенными по отношению к осевой линии торпеды.

Под воздействием вертикальной составляющей переменного магнитного поля в обмотках обеих приемных катушек индуктируются переменные электродвижущие силы.

Во время прохождения торпеды под кораблем-целью нарушается однородность среды, что вызывает нарушение симметрии электромагнитного поля торпеды. Искажение поля приводит к появлению в обмотках приемных катушек переменных электродвижущих сил, различных по величине. В результате в цепи приемных катушек возникает разностная электродвижущая сила, частота которой равна частоте создаваемого кормовой обмоткой электромагнитного поля, а фаза находится в определенном соотношении с фазой тока.

Горизонтально расположенные приемные катушки воспринимают только вертикальную составляющую переменного электромагнитного поля. Их обмотки соединены между собой таким образом, что при восприятии неискаженного (симметричного относительно осевой линии торпеды) переменного электромагнитного поля индуктивные э. д. с. в каждой из катушек сдвинуты по фазе на 180° и равны по величине, вследствие чего результирующая э. д. с. на выходе приемных катушек равна нулю. При восприятии же искаженного кораблем-целью (несимметричного относительно осевой линии торпеды) переменного электромагнитного поля э. д. с. в каждой из Приемных катушек сдвинуты по фазе на 180°, но не равны по величине, в результате чего результирующая (разностная) э. д. с. на выходе приемных катушек не равна нулю.

Приемные катушки и входная цепь усилительного устройства составляют приемный контур. Под воздействием разностной э. д. с. этих катушек на элементах входного контура возникает напряжение, которое усиливается в усилительном устройстве и преобразуется в импульс постоянного тока, необходимого для срабатывания исполнительного реле, замыкающего цепь электрозапала или электромагнитов запального устройства. Усилительное устройство обеспечивает также помехоустойчивость НВ.

При выходе торпеды из торпедного аппарата пневматический выключатель замыкает цепь питания постоянного тока, который через распределительную коробку поступает в усилительное устройство для питания цепи взрывателя В-181 и в преобразователь. Из преобразователя переменный ток заданной (рабочей) частоты через распределительную коробку подается в кормовую обмотку и усилительное устройство. На структурной схеме 1 (см. рис. 32) направления воздействия отдельных узлов схемы друг на друга показаны стрелками, а цепи постоянного и переменного тока обозначены соответственно " = " и "~".

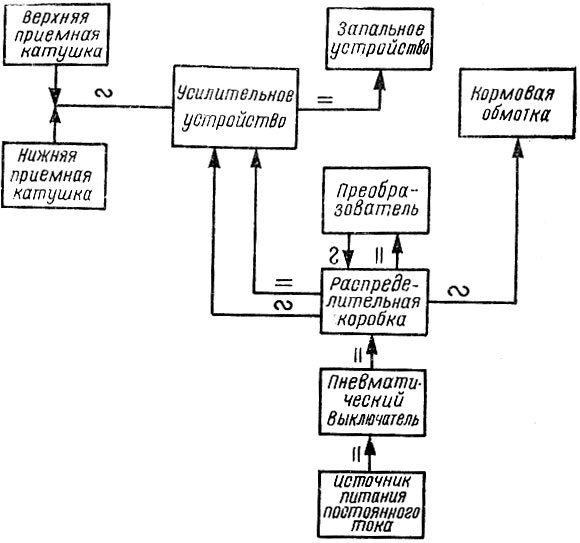

Рис. 32. Структурная схема аппаратуры неконтактного взрывателя
Рис. 32. Структурная схема аппаратуры неконтактного взрывателя

Неконтактный взрыватель торпеды САЭТ-50 производит взрыв боевого зарядного отделения под днищем металлического корабля-цели при прохождении торпеды на всех глубинах до 5 м практически независимо от магнитного состояния корпуса корабля-цели. Он, срабатывает на всех рекомендованных для торпеды САЭТ-50 глубинах хода, приходит в боевое состояние после прохождения торпедой 350...400 м по выходе из торпедного аппарата, что соответствует времени 30...40 с, и не срабатывает от измерений элементов движения (скорость, крен и т. д.) и при нахождении торпеды в трубе аппарата.

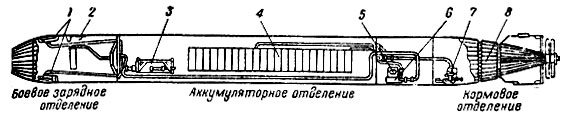

Рис. 33. Размещение агрегатов неконтактного взрывателя в торпеде САЭТ-50
Рис. 33. Размещение агрегатов неконтактного взрывателя в торпеде САЭТ-50
